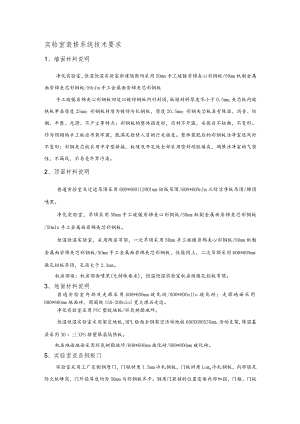

实验室装修系统技术要求.docx

实验室装修系统技术要求1、墙面材料说明净化实验室、恒温恒湿实验室新建隔断均采用50mm手工玻镁岩棉夹心彩钢板/50mm机制金属面岩棉夹芯彩钢板/5OnIm手工金属面岩棉夹芯彩钢板手工玻镁岩棉夹心彩钢板四边以镀锌钢板内衬封闭，板框材料厚度不小于0.5mm,夹芯板内玻铁板单层厚度25mm；彩钢板材质为镀锌冷轧钢板，厚度20.5mm；彩钢夹芯板具有保温、消音、防潮、平整、光滑、不产尘等特点；彩钢板的整体强度好，芯材不外露，安装后不扭曲，不变形。作为顶棚的手工板应吊装牢固，能满足检修人员的行走强度。整体装配后的彩钢板洁净室送风时不变形；彩钢夹芯板采用中字型拼接，板缝及开孔处全部采用密封硅胶填实，确保洁净室的气密性，不漏风，不易受外界污染。2、顶面材料说明普通实验室及过道吊顶采用600*600(1200)mm铝板吊顶/600*60OnIm三防洁净板吊顶/裸顶喷黑。净化实验室，吊顶采用50mm手工玻镁岩棉夹心彩钢板/50mm机制金属面岩棉夹芯彩钢板/5OmIn手工金属面岩棉夹芯彩钢板。恒温恒湿实验室，采用两层吊顶，一次吊顶采用50mm手工玻镁岩棉夹心彩钢板/50mm机制金属面岩棉夹芯彩钢板/5Omm手工金属面岩棉夹芯彩钢板，性能同上，二次吊顶采用600*60Omm微孔铝板吊顶，孔径大于2.3mm。机房顶面：机房顶面喷黑(无特殊要求)，恒温恒湿实验室机房做微孔铝板吊顶。3、地面材料说明普通实验室内部及走廊采用600*60Omm玻化砖/800*80Onlln玻化砖；走廊地面采用800*80Omm地面砖，周圈做150-20OnInI宽大理石走边。净化实验室采用PVC塑胶地板/环氧树脂地坪。恒温恒湿实验室采用架空地板，HPL贴面全钢架空活动地板600X600X35mm,活动支架,保温基层采用30三XPS挤塑保温隔热板。机房地面地面采用环氧树脂地坪/600*60Omm玻化砖/800*80Omm玻化砖。5、实验室成品钢板门实验室采用工厂定制钢质门，门框材质1.5mm冷轧钢板，门板材质Lomm冷轧钢板，内部填充防火纸蜂窝，门外径厚度均为50mm与彩钢板齐平。钢质门装锁的位置需要内部加强，门框、门板装锁体、锁舌的位置必须数控加工，焊接打磨。门锁采用防火门锁。成品钢质门安装完成后，门框，门板与墙板齐平符合净化不积尘要求并方便清洁的要求。门表面涂层为静电喷涂工艺颜色可以根据要求定做。门上合页为304不锈钢合页。门底部带有升降密封条，门打开时密闭条自动升起，当门关闭时升降扫地条自动回落以起到密闭作用。6、实验室成品观察窗材质说明采用双层5+1239+5mm玻璃钢化玻璃，四周黑色丝印，窗料为喷塑铝合金。玻璃窗应具有内充惰性气体加干燥剂，密封效果好，不起雾的特点。观察窗安装完成后，玻璃应与墙板齐平符合净化不积尘要求并方便清洁的要求。传递窗材质说明：(1)、采用内、外304不锈钢材质，表面平整光洁，外形美观、使用寿命长。(2)、两则门带有电子互锁使两侧门不能同时打开。(3)、箱体两则装有开门信号指示灯，可知道对面门的开启情况。(4)、传递窗上装有专用密封条，确保气密性。(5)、带3*8W紫外杀菌灯。7、彩钢板墙面辅材要求(1)、彩钢夹芯板与地面连接采用槽铝与地面固定。(2)、顶棚板与隔断立板连接处、隔断立板间转角及与地面连接处全部采用净化专用R50内圆弧铝型材修饰，不留死角。(3)、接角处装内三通，所有外角采用铝合金型材外圆柱包裹，与内圆弧相接处装外三通，内圆弧逢门断头处装门封头；(4)、铝合金型材采用电泳或喷塑铝材；(5)、隔断立板天轨采用铝合金，50mm宽，25mm高，厚0.6mm,隔断立板地轨：铝合金，50mm宽，25mm高,厚1.0mm；(6)、吊顶吊装采用于10全牙螺杆，吊杆需配少IOC型花篮调节螺丝，吊杆中距横向小于等于120Onlnb纵向小于等于2500mm。8、其他辅材材质说明(窗帘要求明确)(1)、东、南、西三面的普通实验室靠外墙位置窗户需设置窗帘盒及窗帘，窗帘盒：3*4木方做主框架，彩钢板做窗帘盒，打水平线，挂线，膨胀螺丝固定拉杆吊巾，使木彷格水平，窗帘采用园轴加厚铝合金下杆,PVC、优质涤纶化纤面料。(2)、东、南、西三面的洁净实验室靠外墙位置窗户采用内置百叶双层观察窗，确保洁净室的洁净度，百叶可机械开关。
