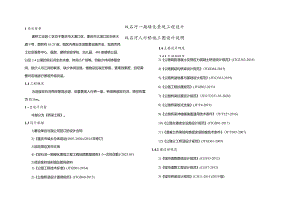

双石河人行桥施工图设计说明.docx

双石河一期绿化景观工程设计双石河人行桥施工图设计说明L4主要设计规范1.4.1交通部规范1项目背景建桥工业园C区位于重庆市大渡口区，重庆市大渡口区石林大道9号，面积约65.25亩。园区内商业生活配套设施齐全，包括农民工社区服务中心、医院、建桥实验学校、幼儿园、480亩德桥公园、以及2.4公里的双石河生态水廊、休闲小广场等。但缺少休闲停留空间，缺少人与江岸的联系，缺少休闲设施，植物杂乱缺乏修剪，景观效果差，迫切需要对区域进行景观升级改造。1.1工程概况为连接双石河两岸景观步道，设置景观人行桥一座，桥梁跨越双石河，跨径布置为IX16m。12设计内容本部分为桥梁工程。1.3设计依据1)篡设单位与我公司签订的设计合同2)重庆市城乡总体规划(2007-2020»(2014年修订)3)项目周边发件红线4)双石河一期绿化景观工程工程地质勘察报告(一次性详勘)(2023.05)5)项目现状地形图及管网资料1)公路工程技术标准(JTGB01-2014)2)公路桥涵设计通用规范(JTGD60-2015)3)公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018)4)公路钢结构桥梁设计规范(JTGD64-2015)5)公路桥涵地基与基础设计规范(JTG3363-2019)6)公路工程抗震规范(JTGB02-2013)7)公路桥梁抗震设计规范(JTG/T2231-01-2020)8)公路桥梁板式支座(JT/T4-2019)9)公路桥梁伸缩缝装置通用技术条件(JT/T327-2016)10)公路交通安全设施设计规范(JTGD81-2017)11)混凝土桥梁结构表面涂层防腐技术条件(JT/T695-2007)12)公路分工桥涵设计规范(JTGD61-2005)1.4.2建设部规范1)城市道路路线设计规范(CJJ193-2012)2)城市道路工程设计规范(CJJ37-2012)3)城市桥梁设计规范(CJJ11-2011)(2019版)2.1 自然地理2.Ll气象与水文1）气象建设场地属亚热带温湿季风气候区，具雨量充沛、夜雨多、空气湿度大、云雾多、日照偏少等特点。根据重庆市气象局的气象观测资料，调查区内的气象特征具有空气湿润，春早夏长、冬暖多雾、秋雨连绵的特点，年无霜期349天左右。气温：多年平均气温18.3C,月平均最高气温是8月为28.1C,月平均最低气温在1月为5.7C,极端最高气温43C（2006年8月15日），极端最低气温为-1.8C（1975年12月15日）。湿度：年蒸发量1079.2mm；最大年蒸发量1347.3mm；年平均相对湿度79%；年平均绝对湿度17.7hPa;多年平均相对湿度79%左右，绝对湿度17.7hPa左右，最热月份相对湿度70%左右，最冷月份相对湿度81%左右。降水量：多年平均降水量1082.6mm左右，降雨多集中在59月，其降雨最高达746.Imm左右，日降雨量大于25mm以上的大暴雨日数占全年降雨日数的62%左右，小时最大降雨量可达62.lmm°1998年为降水量最多年，年降水量1615.80mm,2001年为降水量少，年降水量813.90mm。多年平均最大日降雨量约90mmo2007年7月17日，百年不遇的特大暴雨，日降雨量达266.7mm。风：全年主导风向为北，频率13%左右，夏季主导风向为北西，频率10%左右，年平均风速为L3ms左右，最大风速为26.7ms°2）水文4)城市桥梁抗震设计规范(CJJ166-2011)5)城市桥梁桥面防水工程技术规程(CJJ139-2010)6)城市桥梁工程质量检验评定标准(CJJ2-2008)7)城镇桥梁钢结构防腐蚀涂装工程技术规程(CJJ/T235-2015)8)公路桥梁钢结构防腐涂装技术条件(JT/T722-2008)1.4.3国家标准及地方规范1)城市道路交通工程项目设计规范(GB55011-2021)2)混凝土结构设计规范(GB50010-2010)(2015版)3)市政公用工程设计文件编制深度规定(2013年)4)钢结构设计标准(GB50017-2017)5)碳素结构钢(GB/T700-2006)6)低合金高强度结构钢(GB/T1591-2018)7)重庆市城市桥梁工程施工质量验收规范(DBJ50/T-086-2016)8)重庆市市政工程施工图设计文件编制技术规定(重庆市城乡要设委员会2017)1.4.4规范强制性条文执行情况本项目不存在违反行业现行规范强制性条文的情形。2工程建设条件250un°松散，稍湿，压缩性较大，未被污染，为场平时随意抛填，未进行分层碾压，填龄不超过三个月，为新近填土。最大揭露厚度14.8Onl(ZK4),主要分布于整个场地。侏罗系中统沙溪庙组(J?s)1、泥岩(Jzs-Ms)：灰紫红色，主要矿物成分为粘土矿物，薄中厚层状构造，砂泥质结构，砂质含量较高且不均匀，见砂质条带或团块，局部呈透镜体状砂岩。岩质较软，具软化特性，岩芯失水后即干裂破碎。岩体破碎，强风化带岩芯多呈碎块状、角砾状，质软，手易折断；中等风化带岩芯较完整，岩芯呈短柱状、柱状，局部碎块状。分布于整个场地，最大揭露厚度9.60m(ZKl)02、砂岩(JaTs):灰色、灰褐色；主要成分为长石、石英，夹岩屑、云母，细中粒结构；中厚厚层状构造；钙泥质胶结，胶结程度一般，岩性致密坚硬；其中局部钻孔含泥质较重，局部过度为泥质砂岩，岩质较软。强风化带岩体破碎，岩芯多呈碎块状，质软，手易折断；中等风化带岩芯较完整，岩芯呈短柱状、柱状，少量饼状。该层在场地内大部分有揭露，最大揭露摩度6.7Onl(ZK2)o场地内基岩为泥岩与砂岩互层，岩层层位分布较复杂，岩相变化较大，局部存在岩性过渡段，往往出现含砂量不均衡的现象，造成岩体物理力学性质出现一定程度的变异和离散，施工时可能在局部地段岩石抗压强度实测值略低或高于标准值的情况，建议设计时予以考虑低值并预留调整措施。2.L4场地和地基地震效应、地震稳定性建设场地位于重庆市大渡口区，根据中国地震动参数区划图(GB18306-2015)及建筑抗震设计规范GB50011-2010(2016年版)、建筑与市政工程抗拟建景观桥横跨双石河。此段河道已进行硬化处理，此次勘察期间处于枯水期，水流缓慢，根据转孔揭露双石河对本场地影晌较小。2.1.2地质构造根据重庆市构造纲要图，拟建场地位于观音峡冲断背斜南东翼。岩层倾角较陡，岩层呈单斜产出，岩层产状84108°/5275°,优势产状100°/60°,层面平直光滑，偶有起伏，间距一般0.3LOnI,张开度03mm,多为钙、泥质充填，结构面结合很差，属软弱结构面。产状稳定，未发现有断裂构造通过，地质构造稳定。在附近岩石露头上测得2组优势裂隙：裂隙L1：产状2030/65°,裂隙面平直，宽度13mm,有泥质充填，裂隙间距13m不等，延伸35m,结构面贯通性好，结合程度差，属硬性结构面。裂隙L2：产状305°N75°,裂隙面平直，宽13mm,有泥质充填，裂隙间距12m不等，延伸13m,结合程度差，属硬性结构面。根据本次钻探，场地内未见断层构造及构造破碎带。综上所述：场地裂隙发育程度为较发育2.1. 3地层岩性据地面调查及钻探揭露，场地内出露地层有第四系全新统人工填土层（Q4ml）素填土，下伏基岩为侏罗系中统沙溪庙组（J2s）砂岩、泥岩互层，现将其岩性由上至下分述如下：第四系土层（QJ素填土（Q；1）:杂色，主要成份以粘性土夹砂、泥岩块碎石组成，大小混杂,颗粒组成杂乱，分布不均，母岩岩性为砂泥岩，含量约占520%,粒径一般约10根据钻孔揭示，场地内素填土层厚度为2.601480,其分布不均匀，厚度变化极大，均匀性差。强风化基岩分布于整个场地，钻孔揭露强风化层厚度为0.501.40m,其厚度变化较大，岩芯破碎，局部呈碎块状，均匀性一般。场地中风化基岩分布于整个场地，岩芯较完整，呈柱状、短柱状，其最大揭露厚度为12.8m,层位稳定，均匀性较好。按设计场平后，场地内基岩为砂、泥岩互层，上覆土层与下伏基岩不整合接触，砂、泥岩岩层层位分布较复杂，岩相变化较大，且二者承载力和变形模量均相差较大。综合评价，场地岩土均匀性一般。场地内地下水贫乏，水文地质条件简单，场地周围无污染源存在，该场地地下水和土对混凝土有微腐蚀性，对混凝土中的铜筋有微腐蚀性，土对钢结构有微腐蚀性。场地内未见“河道、沟浜、墓穴、防空洞等对工程不利的埋藏物J拟建场地自然状态下整体稳定。2.2. 2岩土参数选用及建议表2.2岩土工程参数建议值表型参数类型岩土体人工素填土强风化泥岩强风化砂岩中等风化泥岩中等风化砂岩重度(kNm3)天然20.0*24.3*23.9*饱和21.0*24.724.6*内摩擦角C)天然28.0饱和25.0*震通用规范(GB55002-2021),建设场地抗震设防烈度为6度，基本地震动峰值加速度值为0.05g,设计地宸分组为第一组。场地按初步设计方案平场后，场地内覆盖层厚度为0.0m14.80m,下伏侏罗系中统沙溪庙组(J2s)砂、泥岩互层。根据初勘波速试脸结果结合地区经验，素填土为软弱土,剪切波速值取120ms;强风化岩石为极软岩，剪切波速不小于500ms；中风化岩石为极软岩较软岩，剪切波速不小于650ms°场地按照设计方案场地平后，拟建建筑场地场平后场地类别按建筑物具体评价为：景观桥与公共卫生间场地均为II类，设计特征周期为0.35s,该场地属可进行建设的一般场地。勘察区地震基本烈度6度，经历过2008年5月12日地震，现状稳定。场据钻探揭示，建设场地内无粉细砂土分布，不存在砂土液化问题。场地内土层为素填土,素填土属结构稍密，地震时可能存在沉降和变形，建议进行夯实处理。除素填土有震陷可能外，场地其余岩土不会发生地基土液化、震陷和整体失稳等岩土稳定问题；强风化基岩岩体较破碎，抗宸性能一般。中等风化基岩岩体较完整，层位稳定，抗震性能良好。综上所诉场地地震稳定性较好，对素填土进行压实处理后，场地岩土体稳定。根据城市桥梁抗震设计规范CJJ166-2011表3.L1和3.1.4条规定，拟建桥梁抗震设防类别为丁类。2.2岩土体物理力学性质指标2.2.1 桥梁段工程地质评价场地地基岩土层从上到下依次为素填土、和砂、泥岩互层。3.3钢材上部主体钢梁采用Q355B钢材，护栏采用Q235B钢。Q355B钢材：钢板厚度W16mm:抗拉、抗压和抗弯fd=285MPa,抗剪fvd=160MPa,端面承压（刨平顶紧）fcd=355MPa。16mm钢板厚度W40mm:抗拉、抗压和抗弯fll=275MPa,抗剪&=155MPa,端面承压（刨平顶紧）fcd=355MPao40mm钢板厚度W63mm:抗拉、抗压和抗弯A=270MPa,抗剪鼠产150MPa,端面承压（刨平顶紧）fcd=355MPao63mm钢板厚度W80mm:抗拉、抗压和抗弯fd=260MPa,抗剪品=145MPa,端面承压（刨平顶紧）fcd=355MPa。4主要技术标准1）设计荷载：人群荷载：4.7kPa;2）安全等级：一级；3）设计基准期：100年；4）设计使用年限：30年；5）地震烈度：动峰值加速度为ax=0.05g,桥梁按照抗震设防分类丁
