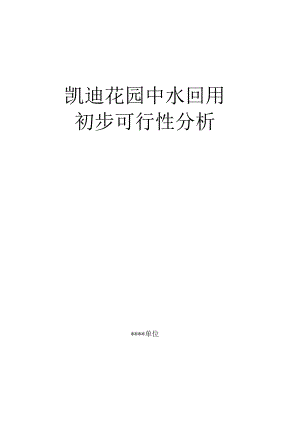

凯迪花园中水回用初步可行性研究.docx

凯迪花园中水回用初步可行性分析*单位2008年12月目录一、中水系统简介2二、中水处理基本工艺选择2三、中水规模及主要设备3四、设备投资OooOOOlLooo6五、经济分析0000000000oO7六、总结和建议OOOOOoo11一、中水系统简介：“中水”的概念源于日本，主要指生活和部分工业用水经一定工艺处理后，回用于对水质要求不高的农业灌溉、市政园林绿化、车辆冲洗、建筑内部冲厕、景观用水及工业冷却水等方面的水，由于其介于上水（自来水）和下水（污水）之间，故称为中水。我国是一个严重缺水的国家，有效进行中水回用是缓解城市水资源紧缺的有效途径。二、中水处理基本工艺选择：1中水水源中水的水源较广，但对建筑中水而言，其水源一般包括盥洗排水、沐浴排水、洗衣排水、厨房排水和厕所排水等。若考虑到处理费用和处理的难易程度，对其选用的先后顺序一般为：沐浴排水f盥洗排水f洗衣排水f厨房排水f厕所排水。根据实际情况，集流一种或多种排水作为中水水源，常见组合有以下几种情况：空调系统排水、盥洗排水和沐浴排水等，其污染程度较轻，称为优质杂排水，在设计时应优先选择其作为中水水源；冲厕以外的生活排水组合，其污染程度中等，称为杂排水；所有生活排水的总称，其污染程度最重，称为生活污水，由于其处理费用较高，且难处理，一般不采用其作为中水水源。对本工程而言，由于紧邻汤逊湖，利用湖水作为中水水源是一个得天独厚的优势，湖水水质优于优质杂排水，处理工艺简单，处理费用低廉，投资低，是中水水源的首选。目前应用较多的中水处理工艺非常之多，目前比较流行的生化处理工艺有SBR、氧化沟、曝气生物滤池、AB法和生物接触氧化法等工艺。其中最常用，应用最广泛的处理工艺为生物接触氧化法生物接触氧化法是一种介于活性污泥法与生物滤池两者之间的生物处理技术，其实质是在池内布置填料，微生物附着生长在填料上，当污水流经填料表面时，其中的污染物质被微生物吸附降解。它兼具活性污泥法和生物滤池两者的优点。它在运行上具有以下特征：1）对冲击负荷有较强的适应能力，在间歇运行条件下，仍能保持良好的处理效果；2）操作简单、运行方便、易于维护管理，无需污泥回流，不产生污泥膨胀现象；3）污泥生成量少，污泥颗粒较大，易于沉淀。根据原水的不同，我们采用不同的工艺。工艺一：原水为湖水湖水一DA863过滤器过滤一二氧化氯消毒一中水池一水泵提升一中水用水点工艺二：原水为优质杂排水优质杂排水一格栅一调节池一水泵提升一接触氧化沉淀一体池(DA-EH)-集水池一DA863过滤器过滤一二氧化氯消毒一中水池一水泵提升一中水用水点三、中水回用规模及主要设备中水用水量：1 .冲厕用水：200Ld*3.5人*3661户*02=5125m3d2 .道路浇洒用水：2Lm2d*1620001000=324m3/d3 ,绿化浇洒用水：2Lm2d*2700001000=540m3/d中水用水量为：512.5+324+540=1376.5m3d工艺一主要设备及材料如下:主要构筑物一览表序号构筑物名称尺寸数量备注1集水池3.9m×3.7m×3.8m1座钢碎2消毒池7.2m×3.7m×3.8m1座钢研3设备房11.0m×4.OmX3.5m1座窿砌4加药间4.Om×4.Om×3.5m1座砖砌主要设备材料表序号设备材料名称规格及型号数量备注1提升泵150WQ120-10-5.52台功率5.5kw（1用1备）2过滤装置过滤器DA863-20001台自动控制原水增压泵SB150-2501台功率18.5kw管道混合器DN2001台反洗水泵SB80-100(I)1台5.5kw3设备房控制系统1套控制系统反洗风机CRB-1251台功率22kw4加药间二氧化氯发生器H2000-20001功率2.Okw动力水泵SB40-1601台功率2.2kw盐酸储罐100OL1个PE氯酸钠储罐100OL1个PE轴流风机T355管道及配件1套工艺二主要设备及材料如下:主要构筑物一览表序号构筑物名称尺寸数量备注1格栅渠1.7m×0.8m×1.2m1座钢碎2集水池13.2m×3.2m×2.5m1座钢碎3DA-EH系统曝气段17.7m×6.Om×3.8m2座钢碎沉淀段14.6m×4.Om×3.8m2座钢碎4集水池23.9m×3.7m×3.8m1座钢碎5消毒池7.2m×3.7m×3.8m1座钢碎6污泥池2. 9m×3.7m×3. 8m1座钢碎7设备房11.Om×4.Om×3.5m1座砖砌8加药间4.Om×4.Om×3.5m1座砖砌9污泥脱水机房8.Om×4.OmX4.Om1座砖砌主要设备材料表序号设备材料名称规格及型号数量备注1格栅1.2m×0.8m1个栅隙IOmm2提升泵150W0120-10-5.52台功率5.5kw（1用1备）3DA-EH系统生物填料DAT2#420m3旋混曝气器PD3560个高效微生物菌团28.Okg污泥泵25WQ7-8-0.554台功率0.55KW4过滤装置过滤器DA863-20001台自动控制原水增压泵SB150-2501台功率18.5kw管道混合器DN2001台反洗水泵SB80-100(I>1台5.5kw5设备房鼓风机BK50063台功率15kw（二用一备）反洗风机CRB-1251台功率22kw控制系统1套6加药间PAC加药桶PT-100OI1个自带搅拌PAC计量泵JJM-100/1.01台功率0.18kw二氧化氯发生器H2000-20001套功率2.Okw动力水泵SB40-1601台功率2.2kw盐酸储罐100OL1个PE氯酸钠储罐100OL1个PE卸酸泵103-4B1台轴流风机T357污泥脱水机房带式浓缩压滤机处理能力2228m3/h1台功率12.85kw电动葫芦CD15-6D1台功率8.3kw8管道及配件1套四：设备投资:工艺一：1 土建投资:45万元2 .设备投资：35万元3 .管道投资：550万元工艺一总投资：45+35+550=630万元按平方米造价：8.5元/平方米工艺二：1 土建投资：75万元2 .设备投资：140万元3 .管道投资：废水收集管道550万元中水布水管道550万元工艺二总投资：75+140+550+550=1315万元按平方米造价：17.8元/平方米五.经济分析:工艺一:电耗:序设备名数单机功总功运行时电耗号称量率率间(kw.h/d（台(KW)(KW)(hd)1提升泵15.55.524132反洗水2泵15.55.50.251.38原水3增压泵118.518.520370反洗风3机122220.173.74絮凝剂4计量泵10.180.18203.6二氧化5氯发生12.02.02040器动力水6泵12.22.22044合594.7计运行费用序号项目数量单位费用费用阮/吨污水）1电耗594.7KW.h/d0.6元KW.h0.1282消毒剂（有效氯）28kgd3.5元Ag0.0353人工费2人1500元/人月0.034设备折旧费15年折旧0.0465土建及管道折旧费30年折旧0.388合计0.625工艺二：电耗：(由于污泥泵运行时间很短，故本方案中污泥泵运行费用可忽略不计)序号设备名称数旦里(台)单机功率(KW)总功率(KW)运行时间(hd)电耗(kw.h/d)1提升泵15.55.5241322鼓风机2153082403原水增压泵118.518.5203704反洗水泵15.55.50.251.385反洗风机122220.173.746絮凝剂计量泵10.180.18203.67二氧化氯发生器12.02.020408动力水12.22.22044泵8带式浓缩压滤机112.8512.850.759.64合计844.36运行费用序号项目数量单位费用费用(元/吨污水)1电耗844.36KW.h/d0.6元KW.h0.1812絮凝剂(PAC)28kgd4元kg0.043消毒剂(有效氯)28kgd3.5元Ag0.0354絮凝剂(PAM)lkgd8元kg0.0035人工费2人1500元/人月0.03设备折15年折旧0.1836旧费7土建及管道折旧费30年折旧0.77八计1.24以上两种方案中水制水成本均低于L9元的自来水水价，经济上是可行的，且收益较高.六,总结和建议：凯迪花园位于光谷中心，定位于高档小区，采用中水回用系统，一次性投资相对于房价很小，既能很大程度上提升楼盘价值，树立环保楼盘的形象，又有很
