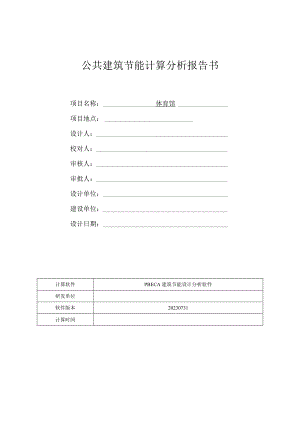

公共建筑节能计算分析报告书项目名称：体育馆项目地点：设计人：校对人：审核人：审批人：设计单位：建设单位：设计日期：计算软件PBECA建筑节能设计分析软件研发单位软件版本20230731计算时间体育馆公共建筑节能计算分析报告书一、标准依据1.建筑节能与可再生能源利用通用规范GB55015-20212.民用建筑热工设计规范GB50176-20163.建筑外门窗包密、水密、抗风压性能检测方法GB/T7106-20194.建筑幕墙、门窗通用技术条件GB/T31433-2015二、建筑概况1项目基本信息表I项目基本信息表工程名称体育馆工程地点地理位置北纬：28.50东经：108.50海拔:664.00气候分区夏热冬冷B区建筑类型体育馆建筑分类甲类建筑结构形式框架结构建筑朝向南指北针角度北建筑面积（计算）总面积12265.63m2地上：12265.63n?地下：OOOn?建筑体积（计算）总体积：196387.06m3地上：196387.06n?地下：0.00m3外表面积和体形系数总外表面积：20233.51m?（体形系数：0.10）建筑层数地上：4层地下：0层建筑高度36.50m2标准层及窗墙比信息表2建筑标准层信息表标准层实际楼层层高（m）建筑面积（?）标准层1地上1层5.001680.68标准层2地上2层5.607666.04标准层3地上3层3.002411.38标准层4地上4层22.90507.53表3各朝向窗墙面积比信息表朝向外窗面积(包括透明幕墙)(m2)朝向面积(m2)朝向窗墙比东381.824102.380.09南94.201789.310.05西419.014099.460.10北277.441397.550.20izril1172.4811388.700.10三、建筑材料选用依据1非透明材料热工参数依据表4非透明材料热工参数依据材料名称干密度(Kgm3)导热系数W(mK)蓄热系数W(m2K)修正系数选用依据a使用部位岩棉板(平行纤维)1400.0400.70墙体:1.20外墙重庆市公共建筑节能(绿色建筑)设计标准(DBJ50-052-2020)、重庆市工程建设标准居住建筑节能65%(绿色建筑)设计标准(DBJ50-071-2020)难燃型挤塑聚苯板350.0300.27屋顶:1.20屋面重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）岩棉板（平行纤维）1400.0400.70屋顶:1.30屋面重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）增强型改性发泡水泥保温板A型1800.0550.90墙体:1.25热桥过梁重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）增强型改性发泡水泥保温板A型1800.0550.90墙体:1.25热桥柱/热桥梁/热桥楼板重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）难燃型挤塑聚苯板350.0300.27楼板:1.20周边地面重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）难燃型挤塑聚苯板350.0300.27墙体:1.20供暖、空调地下室外墙重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）2透明材料热工参数依据表5透明材料热工参数依据门窗类型传热系数W(m2K)玻璃太阳得热系数应用部位气密性等级选用依据穿条式隔热铝合金多腔型材（24mmW隔热条高度v30mmm）6中透光单专艮LOWE+12A+6透明2.500.46外窗6重庆市建筑门窗幕墙热工参数目录（2023版）穿条式隔热铝合金多腔型材（24mmW隔热条高度30mmm）6中透光三银LOW-E+12Ar+6透明（全自动化封装暖边条）2.200.22天窗6重庆市建筑门窗幕墙热工参数目录（2023版）四、围护结构构造做法屋面类型1(由外至内)：第1层：碎石、卵石混凝土2300(40.0mm)第2层：难燃型挤塑聚苯板(80.Omm)第3层：水泥砂浆(20.0mm)第4层：钢筋混凝土(120.0mm)屋面类型2(由外至内)：第1层：建筑钢材(1.0mm)第2层：岩棉板(平行纤维)(125.0mm)第3层：建筑钢材(1.Omm)外墙类型(由外至内)I:第1层：水泥砂浆(20.0mm)第2层：蒸压加气混凝土砌块526625(外墙灰缝3mm)(250.0mm)第3层：水泥砂浆(20.0mm)外墙类型(由外至内)2：第1层:建筑钢材(LOmm)第2层：岩棉板(平行纤维)(125.0mm)第3层：建筑钢材(LOmm)外窗类型：构造：穿条式隔热铝合金多腔型材(24mm隔热条高度v30mmm)(6中透光单银LoW-E+12A+6透明)热工性能：传热系数2.50W(m2K),夏季玻璃太阳得热系数0.46/冬季玻璃太阳得热系数：0.46,夏季玻璃遮阳系数0.53/冬季玻璃遮阳系数：0.53,气密性为6级，可见光透射比0.62天窗类型：构造：穿条式隔热铝合金多腔型材(24mm隔热条高度<30mmm)(6中透光三银LOW-E+12Ar+6透明(全自动化封装暖边条)热工性能：传热系数2.20W(m2K),夏季玻璃太阳得热系数0.22佟季玻璃太阳得热系数：0.22,夏季玻璃遮阳系数0.25/冬季玻璃遮阳系数：0.25,气密性为6级，可见光透射比0.47五、规定性指标判定1建筑设计指标1.1屋顶透光面积比表6屋顶透光部分面积占屋顶面积比判定表屋顶透光部分窗框屋顶透光部分玻璃屋顶透光部分面积(11?)屋顶面积(it?)屋顶透光部分面积占屋顶面积比屋顶透光部分面积占屋顶面积比限值穿条式隔热铝合金多腔型材(24mmW隔热条高度<30mmm)6中透光三银Low-E+12Ar+6透明(全自动化封装暖边条)1725.008844.830.200.20标准条目建筑节能与可再生能源利用通用规范GB55015-2021第3.1.6条甲类公共建筑屋顶透光部分面积不应大于屋顶总面积的20%。结论满足2围护结构热工性能2.1 屋面屋面构造类型1：碎石、卵石混凝土2300(40.Omm)+难燃型挤塑聚苯板(80.0mm)+水泥砂浆(20.0mm)+钢筋混凝dL(120.0mm)表7屋面热工性能判定屋面1每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2-K)热阻值(m2K)W热情性指标D=RS修正系数Q碎石、卵石混凝土230040.01.51015.3600.0260.411.00难燃型挤塑聚苯板80.00.0300.2702.2220.721.20水泥砂浆20.00.93011.3700.0220.241.00钢筋混凝土120.01.74017.2000.0691.191.00屋面1各层之和260.02.342.56屋面1热阻Ro=Ri+R+Re=2.49(m2K)WRi=0.11(m2K)/W;Re=0.04(m2K)W屋面1传热系数K=lRo=0.40W(m2-K)l太阳辐射吸收系数P=0.70屋面构造类型2：建筑钢材（Lomm）+岩棉板（平行纤维）（125.0mm）+建筑钢材（LOmm）表8屋面热工性能判定屋面2每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2K)热阻值(m2K)W热情性指标D=RS修正系数建筑钢材1.058.200126.0000.0000.001.00岩棉板（平行纤维）125.00.0400.7002.4042.191.30建筑钢材1.058.200126.0000.0000.001.00屋面2各层之和127.02.402.19屋面2热阻Ro=Ri+R+Re=2.55(m2K)WRi=0.11(m2K)/W;Re=0.04f(m2K)W屋面2传热系数K=lRo=0.39lW(m2K)太阳辐射吸收系数P=0.70表9屋面平均传热系数计算表屋面构造类型传热系数W(m2-K)热惰性指标太阳辐射吸收系数应用面积（it?）钢筋混凝土（120.00）+难燃0.402.560.705285.00型挤塑聚苯板（80.00）建筑钢材（1.00）+岩棉板（平行纤维）（125.00）0.392.190.701259.83屋顶全楼加权平均传热系数0.40lW(m2K)(D=2.49)标准条目建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条夏热冬冷地区甲类公共建筑屋顶传热系数的要求。结论0.40(限值:0.40),满足2.2 外墙外墙构造类型1:水泥砂浆（20.Omm）+蒸压加气混凝土砌块526625（外墙灰缝3mm）（250.0mm）+水泥砂浆（20.Omm）表10外墙热工性能判定外墙1每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2-K)热阻值(m2K)W热惰性指标D=RS修正系数Q水泥砂浆20.00.93011.3700.0220.241.00蒸压加气混凝土砌块526625（外墙灰缝3mm）250.00.2403.0101.0423.141.00水泥砂浆20.00.93011.370
