体育馆公共建筑围护结构结露计算分析报告书.docx

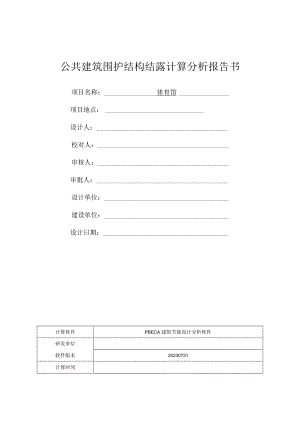

公共建筑围护结构结露计算分析报告书项目名称：体育馆项目地点：设计人：校对人：审核人：审批人：设计单位：建设单位：设计日期：计算软件PBECA建筑节能设计分析软件研发单位软件版本20230731计算时间体育馆一、计算依据1 .建筑环境通用规范GB55016-20212 .民用建筑热工设计规范GB50176-20163 .绿色建筑评价标准GB/T50378-20194 .建筑外门窗气密、水密、抗风压性能检测方法GBZT7106-20195 .建筑幕墙GB/T21086-2007二、规范要求及计算方法1规范要求1、建筑环境通用规范GB550162021要求和规定：4.2.2非透光围护结构内表面温度与室内空气温度的差值应符合表4.2.2的规定。2、民用建筑热工设计规范GB501762016的要求和规定：4.2.1 建筑外围护结构应具有抵御冬季室外气温作用和气温波动的能力，非透光外围护结构内表面温度与室内空气温度的温差应控制在本规范允许的范围内。4.2.11 围护结构中的热桥部位应进行表面结露验算，并应采取保温措施，确保热桥内表面温度高于房间空气露点温度。4.2.12 围护结构热桥部位的表面结露验算应符合本规范第7.2节的规定。3、绿色建筑评价标准GB/T50378-2019的要求和规定：5.1.7 在室内设计温度、湿度条件下，建筑非透光围护结构内表面不得结露。2计算方法及工具1、建筑的地面、地下室外墙应按热工规范第5.4节和第5.5节的要求进行保温验算。2、用护结构平壁部分的内表面温度应按热工规范第3.4.16条计算。热桥部分的内表面温度应采用符合本规范附录第C.2.4条规定的软件计算，或通过其他符合本规范附录第C25条规定的二维或三维稳态传热软件计算得到。3、PKPM热桥线传热系数计算模块是对围护结构热桥问题开发了专门的二维温度场计算软件，作为节能设计标准配套的热桥计算的分析工具。本软件用ViSUaIC+6.0开发而成。可以模拟多达20万个温度节点的二维空间温度分布，可以获取所模拟围护结构的温度分布、边界热流和露点温度等信息，并给出包含热桥部位的线传热系数，能够很好地处理建筑围护结构的热传导问题。三、结露分析1采暖房间热桥楼板结露分析1.1 规范要求墙体的内表面温度与室内空气温度的温差tw应符合表4.2.2的规定。表1空调房间热桥楼板的内表面温度与室内空气温度温差的限值房间设计要求防结露基本热舒适允许温差4tg(K)ti-td3注：Adw=ti-i*g1.2 计算条件1、计算地点：酉阳2、室内计算温度ti(空调房间)：18C3、室外计算温度te：-1.624、冬季室内相对湿度：60%5、露点温度td：10.141.3 采暖房间热桥楼板围护结构做法材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2K)热阻值(m2K)W热惰性指标D=R-S导热系数修正系数水泥砂浆5.000.9311.370.010.061.00增强型改性发泡水泥保温板A型50.000.060.900.730.821.25水泥砂浆15.000.9311.370.020.181.00钢筋混凝土200.001.7417.200.111.981.00传热系数0.99保温层热阻0.73围护结构传热阻0.86（传热阻LOl）1.4 采暖房间热桥楼板结露判定未考虑密度和温差修正的外墙内表面温度可按下式计算:i*w=ti-(RiROw)*(ti-te)式中：i*w墙体内表面温度(C)te室外计算温度()Ri内表面换热阻(n?K)WROw墙体传热阻(?K)W带入上述公式计算，本项目最不利热桥内表面温度为：i*w=18-0.110.86*(18-1.62)=15.50表2空调房间热桥楼板的内表面温度与室内空气温度温差的限值房间设计要求防结露基本热舒适允许温差Atw(K)ti-tdW3tg=2.507.863结论满足要求满足要求2采暖房间屋面结露分析2.1 规范要求屋面的内表面温度与室内空气温度的温差(!应符合表5.2.1的规定。表3空调房间屋面的内表面温度与室内空气温度温差的限值房间设计要求防结露基本热舒适允许温差(K)ti-td4注：tr=ti-i*r2.2 计算条件1、计算地点：酉阳2、室内计算温度ti(空调房间)：183室外计算温度te：-1.624、冬季室内相对湿度：60%5、露点温度td：10.142.3 采暖房间屋面围护结构做法材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2K)热阻值(m2K)W热惰性指标D=RS导热系数修正系数碎石、卵石混凝±230040.001.5115.360.030.411.00难燃型挤塑聚苯板80.000.030.272.220.721.20水泥砂浆20.000.9311.370.020.241.00钢筋混凝土120.001.7417.200.071.191.00传热系数0.40保温层热阻2.22围护结构传热阻2.34(传热阻2.49)2.4 采暖房间屋面结露判定未考虑密度和温差修正的屋面内表面温度可按F式计算：i*r=ti-(RiR0r)*(ti-te)式中：0i*r屋面内表面温度(°C)te一室外计算温度(C)Ri内表面换热阻(11?K)AVROr屋面传热阻(nK)W带入上述公式计算，本项目屋面内表面温度为:0i*w=18-0.11/2.34*(18-1.62)=17.08表4空调房间屋面的内表面温度与室内空气温度温差的限值房间设计要求防结露基本热舒适允许温差(K)ti-td4tr=0.927.864结论满足要求满足要求3采暖地面结露分析3.1 规范要求建筑中与土体接触的地面内表面温度与室内空气温度的温差Atg应符合表5.4的规定。表5空调房间地面的内表面温度与室内空气温度温差的限值房间设计要求防结露基本热舒适允许温差Aig(K)ti-td2注：tg=ti-i*g3.2 计算条件1、计算地点：酉阳2、室内计算温度ti(空调房间)：183、地面层与土体接触面的温度(最冷月平均温度)e:4.704、冬季室内相对湿度：60%5、露点温度td：10.143.3 采暖地面围护结构做法材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2K)热阻值(m2K)W热惰性指标D=RS导热系数修正系数碎石、卵石混凝±230040.001.5115.360.030.411.00难燃型挤塑聚苯板50.000.030.271.390.451.20钢筋混凝土100.001.7417.200.060.991.00传热系数0.63保温层热阻1.39围护结构传热阻1.47（传热阻1.58）3.4 采暖地面结露判定地面内表面温度可按下式计算：i*g=(ti×Rg+Oe×Ri)(Rg+Ri)式中：Oi*g地面内表面温度(C)Rg地面热阻(ri?K)WOe地面层与土体接触面的温度(C),应取热工规范附录A表AOl中的最冷月平均温度。带入上述公式计算，本项目地面内表面温度为：0i*w=(l8*1.47+(4.70)*0.11)÷(1.47+0.11)=17.08表6空调房间地面的内表面温度与室内空气温度温差的限值房间设计要求防结露基本热舒适允许温差Atg(K)ti-td2tg=0.927.862结论满足要求满足要求4空调采暖房间门窗、幕墙结露分析4.1 规范要求门窗或幕墙的各个部件(如框、面板中部及面板边缘区域)超过90%的面积的内表面温度应满足下式要求：。Ii-(Ii-Ie)/(R*ai)2Id式中：R一门窗、幕墙框或面板的热阻(n?K)Wai门窗、幕墙框或面板内表面换热系数(n?K)Wti室内设计温度(°C)；te室外设计温度(C)；td室内露点温度(C)O4.2 计算条件1、计算地点：酉阳2、室内计算温度ti(空调房间)：183、室外计算温度te：4.704、冬季室内相对湿度：60%5、露点温度td：10.144.3 采暖房间外窗围护结构做法外窗1：窗框：穿条式隔热铝合金多腔型材(24mmW隔热条高度30mmm),玻璃：6中透光单银LOW-E+12A+6透明，传热系数2.50,玻璃太阳得热系数0.46,窗框系数0.75,气密性为6级，可见光透射比0.62其中，窗框整体传热系数为4.0W(m-K),则其热阻值为0.25(m2K)W4.4 外窗、幕墙的结露判定外窗、幕墙内表面温度应满足下式要求：ti-(ti-te)(R*ai)td式中：R门窗、幕墙框或面板的热阻(in?K)Wti室内设计温度(C)；Ie室外设计温度()；td室内露点温度()。带入上述公式计算，本项目外窗、幕墙内表面温度为:oi*w=18-(18-(4.70)÷(0.25*8.7)=11.89表7空调采暖房间外窗的内表面温度与室内空气温度温差的限值房间设计要求外窗、幕墙内表面温度露点温度空调房间11.8910.14结论满足要求
