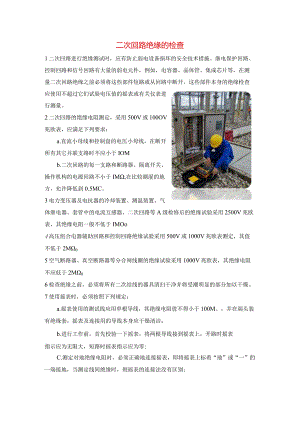

二次回路绝缘的检查1二次回路进行绝缘测试时，应有防止弱电设备损坏的安全技术措施。继电保护回路、控制回路和信号回路有大量的弱电元件，例如，电容器、晶体管、集成芯片等，在测量二次回路绝缘之前必须将这些部件短路或从回路中断开。这些部件本身的绝缘检查应使用不超过它们试验电压值的摇表或有关仪表进行测量。2二次回路的绝缘电阻测定，采用500V或100OV兆欧表，应满足下列要求：a.直流小母线和控制盘的电压小母线，在断开所有其它并联支路时不应小于IOMb.二次回路的每一支路和断路器、隔离开关、操作机构的电源回路不小于IM,在比较潮湿的地方，允许降低到0.5MC。3电力变压器及电抗器的冷却装置、测温装置、气体继电器、套管中的电流互感器、二次回路等A级检修后的绝缘试验采用2500V兆欧表，其绝缘电阻一般不低于IMOo4高压组合电器辅助回路和控制回路绝缘试验采用500V或1000V兆欧表测定，其值不低于2M05空气断路器、真空断路器等分合闸线圈的绝缘试验采用1000V兆欧表，其绝缘电阻不应低于2M06检查绝缘之前，必须将所有二次结线的器具清扫干净并将受潮明显的部分加以干燥。7使用摇表时，必须按照下列规定：a.摇表使用的测试线应用单根导线，其绝缘电阻值不得小于100M。，并在端头装有绝缘套，摇表及连接用的导线本身应干燥清洁；b.进行工作前，首先校验一下摇表，将两根导线接到摇表上，开路时摇表指示应为无限大，短路时摇表指示应为零;C.测定对地绝缘电阻时，必须正确地连接摇表，即将摇表上标着“地”或“一”的一端接地，当测定线间绝缘时，则摇表的连接法没有区别；d.检查绝缘时，摇表转柄的速度应在每分钟120转左右，使用电摇表时则无此规定。当摇表用于通路检验时，与转柄速度快慢无关；e.摇表检验长度超过200300米的电缆绝缘时，如果电缆有可能分成几段的则应将电缆分成每段不超过200300米来进行检查。否则所使用的摇表必须用示波器检查其波形，其交流电压分量不超过额定电压的1015%。8绝缘降低的情况下，必须查明绝缘劣化的原因，待处理后再重测绝缘。为改善绝缘的降低，可采用下列办法：a.改善继电器和辅助器械等的绝缘，可以在具有强力通风烘箱内干燥，如果没有烘箱，允许置于电炉或吹风机近处进行烘干；b.改善盘上导线的绝缘，可以使用吹风机吹热空气干燥；c.小的绝缘不好的安装零件，如接线端子，各种绝缘垫、绝缘管等则应进行更换；d.一般干式仪表变压器电磁线圈及小型变压器应在烘箱内进行干燥，然后浸以绝缘漆再进行烘干；e.电缆绝缘不好时,可将有电缆头的部位将绝缘物拆开，检查电缆头部位是否有受潮或脏污现象。处理后再重新测量绝缘。如果不是电缆头部位绝缘劣化,应检查电缆外皮是否有损坏的痕迹，如果是这种情况，应进行处理，重要的电缆应更换。9电缆的橡皮绝缘被油浸坏时，应当进行更换。如果因为某些原因不能更换全部电缆时，可以只更换损坏的部分，换上去的一段与其余部分的连接，应当使用端子板连接。在条件不许可的情况下，也可将浸坏的橡皮绝缘完全割去，在电缆的每一芯上，重新包上数层绝缘带，然后再刷上防油漆。10新装置投入运行时,应对全部连接回路用交流1000V进行Imin的耐压试验。运行的设备及其回路每5年应进行一次耐压试验，当绝缘电阻高于IMQ时，允许暂用250OV摇表测试绝缘电阻的方法代替。11二次回路交流耐压试验程序如下：a.试验前应将回路中的弱电元件短路或断开;b.全部二次回路耐压时，应将交流电压、电流回路全部连在一起；c.100O伏摇表测量绝缘电阻,其数值如不符合规定，则不得做耐压试验；d.耐压试验结束后，再用摇表检查回路绝缘。如果摇表测量的绝缘电阻，较试验前未有降低，则绝缘试验认为合格，如果试验绝缘结果不合格时，则必须对损坏部件进行处理后再进行试验；e.试验结束，所有结线系统在完全放电后，结线系统中因试验而变更的部分完全恢复到正常情况。12二次回路及设备需做交流耐压试验时由有资质的单位负责进行。每次试验后应提出试验报告。13二次回路及设备交流耐压试验时，应做好相应的安全措施。
