xx有限公司应急指挥中心系统建设规划设计方案.docx

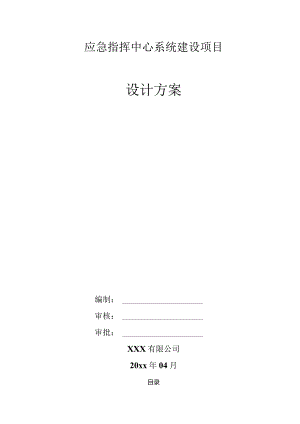

应急指挥中心系统建设项目设计方案编制：审核：审批：XXX有限公司20xx年04月目录1项目总体概述42项目总体设计思路52.1 设计思想52.2 系统适用标准、规范52.3 系统设计原则63现状与需求分析73.1 现状73.2 需求分析74项目总体规划设计94.1 系统总体架构设计94.2 总体设计概述说明95各子系统功能介绍105.1 机房装修工程105.1.1 机房装修工程的范围.105.2 应急指挥中心的办公桌椅摆放及综合布线装修105.2.1 应急指挥中心的设计要求.105.2.2 应急指挥中心的布局说明.115.3 机房设备间的装修工程125.3.1 机房装修设计概述.125.3.2 机柜系统.145.3.3 配电系统.155.3.4 机房防雷及接地系统工程.195.3.5 机房综合布线系统.215.3.6 消防系统.215.3.7 环境监控.245.4 大屏显示子系统275.4.1 系统概述.275.4.2 系统设计原则.285.4.3 大屏显示系统设计.295.5 视频会议子系统395.5.1 视频会议和监控子系统主要功能.415.5.2 终端点对点会议415.5.3 多点会议415.5.4 多组会议425.5.5 混合的会议425.5.6 双流会议425.5.7 会议召开方式.435.5.8 会议控制.435.6 中控子系统495.6.1 系统概述.495.6.2 中控子系统架构.505.6.3 中控子系统工作原理.505.6.4 中控子系统主要功能.515.6.5 中控子系统主要组成515.6.6 中控系统的特点.525.6.7 信号切换系统.545.7 会议扩声子系统585.7.1 主要功能585.7.2 会议扩声子系统构造图.585.7.3 主要设备595.8 3D视听子系统（需求待定）595.8.1 主要功能605.8.2 主要设备605.8.3 管理拓扑图.605.9 数字监控子系统616成功案例621项目总体概述XX有限公司应急指挥中心需实现所辖企业应急系统实时接入、生产数据实时监控、应急指挥调度等功能，为决策层提供数据驾驶舱管理模式，公司可准确及时地掌握所辖作业区的生产调度、应急资源管理、重大危险源信息、安全环保等信息，以便及时发现问题，制定相关应急措施。应急指挥中心作为处理应急事件的直接领导单位，在防止事件扩大、防止事件产生严重后果和组织调动当地资源中具有不可替代的作用。对于所辖作业单位现场发生的应急事件和管辖范围的各类突发事件负有直接管理控制权。因而应急指挥中心的建设需紧紧围绕“统一指挥、反应灵敏、协调有序、运转高效”的应急管理方针，实现整体规划、设备先进、综合配套、互联互通、安全可靠的应急要求。结合使用需求及指挥中心房间大小，对应急指挥中心进行整体统筹规划，以先进、安全、可扩展为原则，配备先进的硬件设施，拟建设如下内容： 机房装修工程 大屏幕显示子系统 视频会议子系统 中央控制子系统 会议扩声子系统 3D视听子系统 数字监控子系统2项目总体设计思路2.1 设计思想根据XX有限公司的业务要求，系统的总体设计思路是采用国际流行的分层设计：自顶向下进行结构化设计，自底向上实现各种业务。根据系统的业务特性，我们认为本系统的设计方案和产品选型应具有如下特性：前瞻性：即所采用的技术应是业界公认的主流技术，具有持续发展的潜力。兼容性：保证各种技术、设备和平台良好的兼容性是业务扩展的重要前提之一。在对系统特性进行深入分析的基础上，我们充分参考国际上的规范、标准，借鉴国内外目前主流的产品和国际上成熟的运作模式，汲取国内外各种信息系统的建设经验，从业务的实际要求出发进行设计。在总体设计时充分考虑系统的可行性、稳定性、智能化和可扩展性，确保技术的先进性和实用性，使系统能适应技术的迅猛发展趋势，既满足当前需求，又照顾未来建设发展的需要。2.2 系统适用标准、规范电视会议系统符合ITU-TH.323标准视频监控系统视频编解码标准：MPEG-4或H.264,建议用MPEG-4语音编解码标准：ITU-TG.729支持卫星信道视频传输；支持384K以上的视频传输；网络系统符合Q/HS5001-2002计算机网络建设技术规范其他标准中国海洋石油总公司应急指挥中心建设指南XX有限公司应急指挥中心及应用平台探讨报告。国务院国办200624号文关于全面加强应急管理工作的意见公安部公通字200466号文关于信息安全等级保护工作的实施意见国家安全生产监督总局安监总应急2006211号文国家安全生产应急平台体系建设指导意见会议系统电及音频的性能要求GB/T15381-94会议电视系统进网技术要求GB/T15839-19952.3系统设计原则各种进口设备除要符合上述国际及国家标准外，同时要符合以下安全标准：UL（美国）、CE（欧洲）、符合ISO（国际标准化组织）和CIE（国际照明协会）制定的国际通行标准规范。进口设备要提供该设备通过上述检测的证明文件，设备选型及配置参照以下原则：A先进性：要求高起点高标准设计，确保系统在未来一定时期内保持先进；同时也要考虑到技术适用性，即实用程度。科学性：要求系统的设计要从多功能厅的使用功能出发，在满足各项使用功能的前提下，系统做到简洁，不夸张；在线路工艺设计及系统设备选型上充分考虑其扩展能力。可靠性：要求系统运行安全可靠。追求先进性的同时考虑新技术的风险以及技术的成熟性，在关键环节采用冗余备份设计。3现状与需求分析3.1 现状XX有限公司目前新建行政办公楼，之前电厂厂区与行政楼之间存在不同区域，相隔很远，根据目前业务分布状况，电厂厂区已有监控和业务应急监控系统，但暂时新建行政楼与厂区之间，还未建立远程应急指挥控制平台。XX有限公司应急指挥中心目前未实现所辖企业应急系统实时接入、生产数据实时监控、应急指挥调度等功能，为决策层提供数据驾驶舱管理模式，公司还不能准确及时地掌握所辖作业区的生产调度、应急资源管理、重大危险源信息、安全环保等信息，以便及时发现问题制定相关应急措施。目前嘉明电厂已经配置一套宝利通的视频会议系统，主要用于上连总部海油集团;3.2 需求分析XX公司根据XX有限公司目前对应急指挥中的现状进行分析，并结合前期与用户售前支持与沟通交流，现将本次系统建设需求分析如下：建立一套单位内部应急指挥系统平台，满足对生产系统业务监控与管理系统接入,实现远程应急指挥功能。该平台需考虑治安监控视频、生产视频等接入；及新建厂区监控系统的接入。该平台要求能够准确及时掌握所辖作业区的生产调度、应急资源管理、重大危险源信息、安全环保等信息，以便及时发现问题，制定相关应急措施。该平台实现远程视频会议和远程统一调度控制，对重大事故及时应急处理，以及远程视频会议与应急指挥功能，其中包括： 机房装修工程 大屏幕显示子系统 视频会议子系统 中央控制子系统 会议扩声子系统 3D视听子系统 数字监控子系统4项目总体规划设计4.1 系统总体架构设计4.2 总体设计概述说明XX有限公司应急指挥中心需实现所辖企业应急系统实时接入、生产数据实时监控、应急指挥调度等功能，为决策层提供数据驾驶舱管理模式，公司可准确及时地掌握所辖作业区的生产调度、应急资源管理、重大危险源信息、安全环保等信息，以便及时发现问题，制定相关应急措施。主会场通过专线连接电厂分会场和其它分会场，实现高速网络互连。实现视频会议、视频监控、3D视听传输。本系统设计充分考虑未来应用扩展，系统支持Internet网络分会场接入，大大提高应用范围，一般采用VPN方式接入。视频会议和视频监控。5各子系统功能介绍5. 5.1机房装修工程6. 1.1机房装修工程的范围应急指挥中心机房的是各类信息的中枢，包括机房装修工程和会议室装修工程，需要保证网络和计算机等高级设备能长期可靠的运行，同时为工作人员提供一个舒适而良好的工作环境。应急指挥中心的装修工程通过提供规模化的建设方式，集建筑、电气、装潢、网络等多个专业技术于一体，为整体信息通讯提供畅通无阻的基础环境。5.2应急指挥中心的办公桌椅摆放及综合布线装修5.2.1 应急指挥中心的设计要求应急指挥中心设计的关键环境就是会议室的摆放和布局，充分考虑实地环境进行合理的布局摆放是未来应急指挥中心的运行和管理的基本保障，应急指挥中心能方便的召开会议与上级公司的日常视频会议、远程培训、应急汇报和应急指挥。应急指挥中心会议室布局图中山嘉叨电厂视频会议系统会议定存局小意图2M会议室布线示意图1、标准防火门尺寸2.由第校SM线质宙接买6米左右3、大屏 的“ 到到II.wsvm 留钱懵 孔4、天花 上面需 要留 洋线冶5. J½ 内清M 水管濡 要制城6、机房 窗户Je 妥以闭5. 2.2应急指挥中心的布局说明会议室的范围主要包括会议室桌椅、会议桌升降台、可升降窗帘、会议室地面要铺设地毯、预留好电源插孔、网线插孔和电话线插孔以及跟机房设备连接的综合布线工程。同时考虑到会议办公的需要配置1部传真机、2台服务器、2台交换机、1台PC、4个文件柜。（注：会议室天花、灯光、墙面装修不在本次项目范围。）家具参考（整体家具选择要与装修风格相配套）5.3机房设备间的装修工程生产调度应急指挥中心的设备均需安装在机房，机房要具备防尘、防水、恒温、UPS供电等要求并配置独立的交换机和路由器实现网络独立管理。主要涉及以下几个模块：机房装修设计机柜系统UPS配电系统；空调新风系统（本项目采用大楼中央空调）；防雷与接地系统；综合布线系统；消防系统。5. 3.1机房装修设计概述本次机房其装饰效果是：淡雅稳定、简洁明快、线条流畅分明。色彩大面协调小部分用以对比、点缀。机房取宜选用上轻下重的色彩反搭配，使机房有稳定、平衡和安全感。吊顶采用浅色，地面用比吊顶稍深的色调，即体现美观大方、经济实用。机房装修既要满足计算机设备使用要求，又能通过精良、独特的设计构思，真正体现“现代、高雅、美观、适用”的整体形象。本方案装修设计遵循四条基本原则：1、体现特点一一体现出高科技部门的室内装潢特点；2、突出重点一一在充分考虑计算机、网络设备、空调、UPS等设备的安全性、可靠性、先进性的前提下，达到高雅、大方、简朴的风格；3、格调淡雅一一机房室内装潢基本格调为淡雅；4、宜于健康一一在材料的选用方面，要充分考虑环保因素。设计理念：突出现代的设计风格，体现人性化、现代化的环境氛围、并融入企业文化的内涵。设计理念具有前瞻性，在满足现代管理的同时，力求实现功能与形式的协调统一。5.3.LI地面的设计活动地板在计算机房中是必不可少的。除了它的抗静电功能外，利用它可在计算机机房内组成一个地下空间的建筑结构。在抗静电架高地板上安装各类电子设备，而抗静电架高地板下的空间则可用来敷设联接设备的各种电源和信号管线，并可作为空调的送风风库，空调系统的冷气可通过活动地板上所设置的风口，把冷气送至机房。此次设计计算机机房铺设防静电地板，地板面距楼板面30Omm。防静
