(示范街区)基础设施提升改造项目施工图设计说明.docx

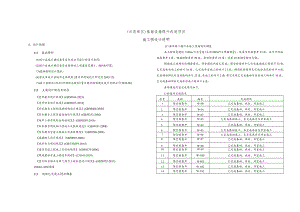

(示范街区)基础设施提升改造项目施工图设计说明1、设计依据1.1 基础费料(1)城口县城乡建设委员会与我公司签订的设计合同；(2)城口县城乡建设委员会提供的工程建设范围1：500地形图。(3)道路提供设计图纸：(4)重庆市城口县城市总体规划(重庆市规划设计研究院2003.12)(5)城口县排水(雨水)防涝综合规划(重庆同济规划建筑设计有限公司2014.06)1.2 主要设计规范及标准室外排水设计标准(GB50014-2021)室外给水设计标准(GB50013-2018)给水排水工程构筑物结构设计规范(GB50069-2002)给水排水工程管道结构设计规范(GB50332-2002)城市工程管线综合规划规范(GB50289-2016)给水排水构筑物工程施工及脸收规范(GB50141-2008)给水排水管道工程施工及监收规范(GB50268-2008)城镇燃气设计规范(GB50028-2006)城市电力规划规范(GB/T50293-2014)通信管道工程施工及验收规范(GB50374-2006)埋地塑料管道工程技术规程(CJJ143-2010)室外给水排水及燃气热力工程抗震设计规范(GB50322-2011)02J401-铜梯图集1.3 现场巳完花工情况调查(1)南岸路二期污水施工现场情况调查本工程共需建设1109m污水管道(采用D826*12焊接钢管)；设置污水检查井53座，其中方形砌块检查井3座，钢筋硬检查井29座，架空检查井21座；设置22座钢管架空支墩。根据施工现场实际调套情况，部分建设内容已实施：架空检查井中已完成基础施工的共计21座，巳完成承台施工的共计16座，已完成井室施工的共计13座；钢筋杜检查井巳完成验浇筑的共计4座，完成钢筋绑扎未浇筑睑的共计23座，未施工的共计2座；架空支墩已完成基础及承台施工的共计16座，巳完成基础但未完成承台施工的共计6座。各项建设内容完成情况如下:1)检查并完成情况序号类别编号完成情况1架空检查并W-90已完成基础、承台、井室施工2架空检查井W-91已完成基础、承台、井室施工3架空检杳井W-92已完成基础、承台、井室施工4架空检查井W-93已完成甚础施工，未完成承台及井室施工5架空检查井W-94已完成基础、承台、井室施工6架空检杳井W-95已完成基础施工，未完成承台及井室施工7架空检查井W-96已完成其础施工，未完成承台及井室施工8架空检查并W-97已完成基础、承台、井室施工9架空检查井W-98已完成基础、承台、井室施工10架空检杳井W-99已完成基础、承台、井室施工11架空检查并W-100已完成基础、承台、井室施工12架空检查井W-IOl已完成基础、承台、井室施工13架空检杳井W-102已完成基础、承台、井室施工14架空检查井W-103已完成基础、承台、井室施工44钢筋碎检查井W-133已完成钢筋绑扎，钢筋生锈严重45钢筋睑检杳井W-134碎现浇完毕46钢筋碎检查井W-135校现浇完毕47钢筋险检查井W-136碎现浇完毕48钢筋碎检杳井W-137岭现浇完毕49钢筋碎检奁井W-138工人临时房屋，未施工50钢筋碎检查井W-139工人临时房屋，未施工51方形砌块检查井W-139-1未施工52方形砌块检杳井W-126-1未施工53方形砌块检查井W-I16-1未施工2）钢管架空支城完成情况序号完成情况对应位置对应数量（座）1已完成基础及承台施工W-1O5-W-74段162已完成基础施工，未完成承台施工W-UlWTO5段63）1109m污水管道（采用D826*12焊接钢管）均未实施。巳施工排水设施（2）任河大桥任河大桥由招商局重庆交通科研设计院有限公司设计，桥梁全长163.6m,为下承式拱桥，桥面全宽16m,为双向两车道，两侧人行道宽4m。现已施工完毕。任河大桥现状（3）沱溪河大桥桥头挡墙沱溟河大桥桥头挡墙，现状已水毁，为保证该段路基稳定，对该段70m挡墙拆迁重建。采用C25片石混凝土，墙商12m,现状挡墙15架空检查井W-104已完成基础、承台、井室施工16架空检查井W-105已完成基础、承台、井室施工17架空检查井W-106已完成基础，承台及井室未施工18架空检查井W-107已完成基础及承台施工，未完成井室施工19架空检查井W-108已完成基础及承台施工，未完成井室施工20架空检查井W-109已完成基础及承台施工，未完成井室施工21架空检查井W-IlO已完成基础施工，未完成承台及井室施工22钢筋碎检查井W-Hl已完成钢筋绑扎，钢筋生锈严重23钢筋碎检杳井W-112已完成钢筋绑扎，钢筋生锈严重24钢筋酷检查并W-113已完成钢筋绑扎，钢筋生锈严重25钢筋般检查井W-114已完成钢筋绑扎，钢筋生锈严重26钢筋碎检杳井W-115已完成钢筋绑扎，钢筋生锈严重27钢筋碎检查井W-116已完成钢筋绑扎,钢筋生锈严重28钢筋险检查井W-117已完成钢筋绑扎，钢筋生锈严重29钢筋碎检杳井W-118已完成钢筋绑扎，钢筋生锈严重30钢筋碎检查井W-119已完成钢筋绑扎.钢筋生锈严重31钢筋较检查井W-120已完成钢筋绑扎，钢筋生锈严重32钢筋腔检查并W-121已完成钢筋绑扎，钢筋生锈严重33钢筋碎检查井W-122已完成钢筋绑扎，钢筋生锈严重34钢筋皎检查井W-123已完成钢筋绑扎，钢筋生锈严重35钢筋险检查井W-124已完成钢筋绑扎，钢筋生锈严重36钢筋险检杳井W-125已完成钢筋绑扎，钢筋生锈严重37钢筋碎检查井W-126已完成钢筋绑扎，钢筋生锈严重38钢筋除检查井W-127已完成钢筋绑扎，钢筋生锈严重39钢筋&检查并W-128已完成钢筋绑扎，钢筋生锈严重40钢筋碎检杳井W-129已完成钢筋绑扎，钢筋生锈严重41钢筋险检查井W-130已完成钢筋绑扎，钢筋生锈严重42钢筋碎检查井W-131已完成钢筋绑扎，钢筋生锈严重43钢筋碎检杳井W-132已完成钢筋绑扎，钢筋生锈严重2、管线布置采用先人行道后车行道；检查检修频繁的管道优先布置于人行道上；3、所有管线符合各管线设置的规范及埋深要求，相互间在平面及竖向不发生碰撞，与道路构筑物不发生矛盾；4、根据设计道路坡度，设计雨水、污水管道沿道路向道路最低处排放。4、雨水系统本次设计的排水系统采用雨、污分流制。由于道路有一侧临江，在有结杓段(一半为路基，一半为结构框架)部分雨水采用雨水口收集后经雨水口连接管直接沿路基接入框架部分下部，直接排入河内。本段道路雨水排放由其它项目实施，本工程不涉及。5、污水系统5.1污水量计算污水管的容量以最不利容量考虑，人口密度根据重庆市城口县城市总体规划结合城口县实际情况，全城区规划面积4.18平方公里，规划总人口26.08万人，用水量标准为400Lcapd,污水量按用水量的90%计算。本区内工业、企业医疔污水由各个单位自行采取相应措施进行处理，达到国家排放标准后才准排放；生活污水须进行生物无害处理后才能排入本系统。分流制污水管道设计流量计算公式：Qmax=QavcXl.l×Kz(L/S)式中Qmax:设计污水流量(L/S)一一最高日最高时污水秒流量。Qave:最高日平均时污水流量(L/S),根据综合污水量标准q计算QaVe=ClX流域计算人口数(人)/(24×3600)(L/S)q=平均日踪合用水量义85%(L/Cap.d)10%：地下水渗入量系数(4)安全防护太和二路(桥头至三叉路口段)房屋多为居民自建房，房屋外立面风格多样，屋面年久失修，部分房屋表面磁砖脱落，存在安全隐患。屋顶存在大量违章建筑，为改善城市风貌，树立城市良好形象，针对外立面标准化统一改造，对屋顶违建统一拆除，按统一风格搭建天棚。现状房屋外立面及顶棚(5)后南街亮化工程后南街亮化工程位于后南街沿线，主要为后南街沿线的照明设计。2、设计范围及设计概况本次设计范围包括：(1)南岸路K3+220-K4+200段污水设计，污水管道采用焊接D826*12,长1109m,设置检查井53座，其中方形砌块检查并3座，钢筋硅检查井29座，架空检查井21座。(2)河岸防护：巳建任河大桥桥台设置导流堤，防止回水冲刷堤岸基础，河岸防护长123.5m,采用C25片石混凝土。(3)道路防护：沱溪河大桥桥头道路防护采用衡重式挡土墙，C25片石混凝土，挡墙长70m,墙高12m。(4)安全防护：安全防护位于太和二路(桥头至三叉路口)段房屋外立面及屋顶改造。外立面改造：原外墙面砖拆除。外墙面挂网(满挂钢丝网)水泥砂浆抹灰。外墙挂腋子2层，面层挂外墙涂料2遍。屋顶改造：寻违建拆除后屋顶进行钢结构铝塑瓦风貌防水改造，对屋顶檐口采用GRC装饰线条。(5)亮化工程亮化工位于后南街沿线共计15栋房屋的亮化工程设计。3、设计原则1、在设计范围内，利用新建区的优势地位，排水系统采用雨、污分流制系统；5.4 污水管网纵断面设计本次设计污水管的纵断面坡向的设计与道路坡向设计基本一致为1.5%o30%。，污水管道设计流速控制在0.6ms到5ms之间。为防止管壁被外部车辙压坏，同时考虑出户管的埋深及管顶上部覆土厚度预留的其他综合管线的穿行空间，本次设计污水系统覆土厚度取值2.53.Om,管道连接采用管顶平接方式。5.5 架空钢管5.5.1 建设场地地形、地质条件5.5.1.1地形地貌本次架空管道设计范围为典型的构造侵蚀低山河谷地貌，主要由任河水流的强烈侵蚀穿凿形成曲状的中谷，两岸谷坡多呈“V”字型。区内地形起伏较大，总体地势北东高南西低，最高点地面高程777.9Im,最低点地面高程718.55m,相对高差59.35m。区内地形坡角一般5°20°。在场地内部有局部陡坎地段为条石挡墙支挡。5.5.1.2地层岩性拟建场地出露地层有第四系全新统(Q4)和寒武系下统水井沱组(els)o主要为人工素填土(Q4ml)、冲洪积卵石土(Q4cl+dl)及水井沱组(Wls)的炭质页岩。5.5. 1.3不良地质现象及地震经地表地质调绘结合1:20万区域地质调查报告，路线未发现大型采空区、泥石流等不良地质灾害，历史上无大的地震灾害记载，也无明显的新构造活动。据走访调查及钻探揭露，场地未发现地下埋藏物。据现场走访调查，已建河堤现状稳定，河堤外部无明显变形迹象。已建河堤现状稳定，工作区区域地质整体稳定。工作区内不存在不良地质现象。5.5.1.4地震效应评价据中国地震动参数区划图(GB18306-2001)场区地震动峰值加速度O.05g,地震动反应谱特征周期0.35s。根据详勘波速测试成果，素填土剪切波速(Vs)为134m
