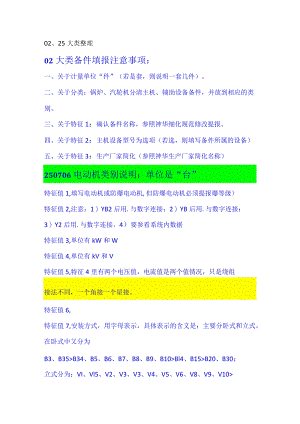

02、25类别规范说明.docx
02、25大类整理02大类备件填报注意事项：一、关于计量单位“件”（若是套，则说明一套几件）。二、关于分类：锅炉、汽轮机分清主机、辅助设备备件，并放到相应的类别。三、关于特征1：确认备件名称，参照神华细化规范修改提报。四、关于特征2：主机设备型号为选项（若选，则填写备件所属的设备）五、关于特征3：生产厂家简化（参照神华生产厂家简化名称）250706电动机类别说明：单位是“台”特征值1,填写电动机或防爆电动机,但防爆电动机必须提报爆等级）特征值2,注意：1）YB2后用.与数字连接；2）YB后用.与数字连接；3）Y2后用.与数字连接。4）要参看系统内数据特征值3,单位有kW和W特征值4,单位有kV和V特征值5,特征4里有两个电压值，电流值是两个值情况，只是绕组接法不同，一个角接一个星接。特征值6,特征值7,安装方式，用字母表示，具体表示的含义是：主要分卧式和立式。在卧式中又分为B3、B35>B34、B5、B6、B7、B8、B9、B10>Bl4、B15>B20、B30；立式分为：VI、Vl5、V2、V3、V3、V4、V5、V6、V8、V9、V10>Vl4、VI6、V18>Vl9、V21、V30、V31；但最主要的、最常用的就是B3（一般卧式）、B5（带凸缘没底脚）B35（带底脚带凸缘）的安装方式。特征值8,绝缘等级用字母表示。不要有“级”字，具体意义是：绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。特征值9,选项。特征值10,防爆电动机必须填写。关于252518类中的接触器：单位是“个”特征值1,名字规范为：接触器；特征值2,型号规格要求提供电压和电流参数，书写顺序是电压（标注AC或DC）参数电流参数。若确实需要品牌，品牌放到型号规格的后面，并用空格隔开。关于电压值，1000以下的用V,不能用kV；380V以下电压电压参标注AC或DCo关于02大类的生产厂家哈尔滨龙楷电站设备制造有限公司一一哈尔滨龙楷电站252902继电器单位：只特征1：建议规范为1.电流继电器2.电压继电器3.功率方向继电器4.阻抗继电器5.频率继电器6.气体（瓦斯）继电器，7、热继电器8、时间继电器9.中间继电器10.信号继电器等等。251506变频设备（器）单位是：台特征1:建议为：变频器特征2:用字母及数字表示特征3:按顺序填写输入电压/频率输出范围/输出功率填写特征4:品牌要填写品牌，不能填写厂家或销售商名称。（已经建议做选项）252502低压电路开关：按钮：特征1规范为：控制按钮，特征2型号规格栏填报：型号，电压值（AC或DC）,电流和钮的颜色。钮的颜色用一个字说明，如红。这四个参数用空格隔开。带灯按钮：特征1规范为：带灯控制按钮，特征2型号规格栏填报:型号，电压值（AC或DC）,电流和待定）。颜色用一个字说明，如红。这四个参数用空格隔开。关于电压值：1.380V以下要标注AC或DC。380V及以上的若不是直流就不用写了，若是直流的还是要标注DC的，比如DC440V2、电压等级单位有两个KV或V,1000以下写V,1000V及以上用KV；馈电开关的电压等级的书写以660/1140V为标准3、特征项中没有品牌特殊要求的，尽量不要提报品牌，除非很特殊；特征项，一定要写品牌（国内和国外），尽量不要填写生产厂家，绝对不能的填写销售商公司名称。4、关于设备的配件，要一层一层写主设备5、259916母线单位是：件母排有厚度X宽度X长度，单位件6、259914传感器单位是：个特征3：品牌是选项。要放品牌，不能放厂家，传感器包括编码器。不包括113514的机械量仪转换器7、259912防雷及接地装置单位：套不包含避雷器，配件也在此类，单位是件。8、259910电气绝缘子单位是：只（不包含黄腊管到可以170304里）。永久磁铁和电磁铁不同，各家各自查询9、2527防爆电器装置、附件及配件1）配电装置防爆部分：小类部分的名称按照厂家习惯填报。2）防爆开关名称不做具体要求3）防爆电器元件，最好填报防爆等级并填入规格型号后面。252726：各种附件等按各家的习惯来252506转换开小：只有万能转换开关，252510低压电路断路器单位是：个所有断路器统一名称就叫断路器，空气开关型号和断路器一样的修改为断路器，如果不一样的就尊重厂家名称：空气开关252514低压电路熔断器单位是：个玻璃管放在熔断器，书写：型号，规格（直径X长度）电流参数。名字叫玻璃管熔断器。252514低压电路熔断器备件单位是：个保险丝保险片放在配件及其他熔断器备件252556低压电器元件单位是：件没有具体分类的电气元件放入此类。备注：各种指示灯（要按：型号电压颜色（没有可不填）Jl褥填写三个参数填写。指示灯泡：名称、电压等级（AC或DC）、功率（W）三个参数。加热器：型号、电压值、功率251522稳定电源单位是：台非备件类的所有的稳定电源都放入此小类中，忽略中类说明（不一定是电力变流设备所属的稳定电源）251126移动变电站单位是：套特征1：采用小类名称：特征2：用字母及数字表示,型号中不含移变的容量电压等级等参数。特征3：单位采用数字+单位：kVA特征4：书写一次侧额定电压/二次侧额定电压。如：10L20.69kV251102电力变压器单位是：台特征1：名称采用I变，.器251120电源变压器单位是：台包含整流变压器、控制变压器、限流变压器、开关电源变压器等。6kV以下的自耦变压器放在此类。250102自带能源便携式电灯单位：个250104室内灯具单位：个一一改为：套250106公共照明灯具单位：个一一改为：套250108船用及水下照明灯具单位：个一一改为：套250110防爆灯具单位：个一一改为：套250114其他灯具单位：个一一改为：套250116灯泡/灯管单位：个252556低压电气元件中的指示灯单位是：件目前看分类错误很多，请大家仔细阅读【分类说明】。
