洁净空调设计说明书.docx

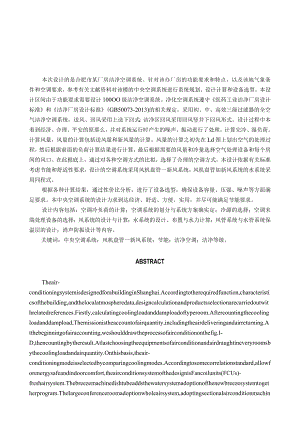

本次设计的是合肥市某厂房洁净空调系统。针对该办厂房的功能要求和特点，以及该地气象条件和空调要求，参考有关文献资料对该楼的中央空调系统进行系统规划、设计计算和设备选型。本设计区间由于功能要求需要设计100OO级洁净空调系统。净化空调系统遵守医药工业洁净厂房设计标准和洁净厂房设计标准(GB50073-2013)的相关规定，采用初、中、高效三级过滤器的全空气洁净空调系统，送风、回风采用上送下回式；洁净区回风采用回风竖井下回风形式。设计过程中本着到经济、合理、平安的原那么，并对系统运行时产生的噪声、振动进行了处理。计算完冷、湿负荷。计算风量，风量的计算包括送风量和新风量的计算。风量的计算之初先在Ld图上划出空气的处理过程，然后根据前面的负荷计算结果进行计算，最后根据需要的风量和冷量选择空气处理设备和每个房间的风口。在此根底上，通过对各种空调方式的比拟，选择了合理的空调方式。本设计依据有关标准考虑节能和舒适性要求，设计的空调系统采用风机盘管一新风系统，风机盘管加新风系统的水系统采用同程式。根据各种计算结果，通过性价比分析，进行了设备选型，确保设备容量、压强、噪声等方面满足要求。本中央空调系统的设计力求到达经济、舒适、方便、实用，并尽可能满足节能要求。设计内容包括：空调冷负荷的计算；空调系统的划分与系统方案确实定；冷源的选择；空调末端处理设备的选择；风系统的设计与计算；水系统的设计、布置与水力计算；风管系统与水管系统保温层的设计；消声防振设计等内容。关键词：中央空调系统；风机盘管一新风系统；节能；洁净空调；洁净等级。ABSTRACTTheair-conditioningsystemisdesignedforabuildinginShanghai.Accordingtotherequiredfunction,characteristicsofthebuilding,andthelocalatmospheredata,designcalculationandproductsselectionarecarriedoutwithrelatedreferences.Firstly,calculatingcoolingloadanddamploadoftyperoom.Aftercountingthecoolingloadanddampload,Themissionistheaccountofairquantity,includingtheairdeliveringandairreturning.Atthebeginningofairaccounting,weshoulddrawtheprocessofairconditiononthefig.I-D,thencountingbytheresult.Atlastchoosingtheequipmentsofairconditionandairdraughtineveryroomsbythecoolingloadandairquantity.Onthisbasis,theair-conditioningmodeisselectedbycomparingcoolingmodes.Accordingtosomecorrelationstandard,allowforenergysafeandindoorcomfort,theairconditionsystemofthedesignisFancoilunits(FCUs)-freshairsystem.Thebreezemachinedishtubeaddsthewatersystemadoptionofthenewbreezesystemtogetherprogram.TheIargeconferenceroomadoptionwholeairsystem,adoptingsectionalairconditionmachineset.Accordingtotheresults,thebestoptionsareselected.Andtheoptionscanassurethattheywouldmeettherequirementsofvolume,pressureandnoises,etc.Thisdesignaimstoaeconomic,comfortable,Convenientandpracticalair-conditioningsystem.Alsoitshouldmeettheenergy-savingrequirementaspossible.Itcontains:coolingloadcalculation;theestimationofsystemzoning;theselectionofrefrigerationunits;theselectionofairconditioningequipments;thedesignofairductsystemandcalculation;thedesignofwatersystemanditsresistanceanalysis;theinsulationofairductplantandchilledwaterpipes;noiseandvibrationcontrol;etc.Keywords:centerair-conditioningsystem；air-conditioningmode；Fancoilunits(FCUs)-freshairsystem;；economyenergy.绪论空气洁净的概念1.1.1 洁净空气与空气净化“空气洁净”可以从两个关联的方面来理解，一是空气净化，表示空气洁净的行为；二是指干净空气所处的洁净状态。空气洁净的目的是使受到污染的空气被净化到生产、生活所需要的状态，或到达某种洁净度。空气净化是采用某种手段、方法和设备使被污染的空气变为洁净的空气。由于空气净化对象不同，净化的内容、方法与衡量标准也各不相同。大气的污染净化的对象来看，有的要解决的是大气污染的问题，有的是以洁净室为对象。然而，对于电子、宇航、高精密度机械制造、某些医疗部门及制药一些对生产环境要求严格的工艺过程或房间，这种相比照拟干净的空气依然不符合要求，还需要进一步净化。1.1.2 洁净室及空气洁净技术洁净室（区）：是指空气悬浮粒子浓度、含菌浓度受控房间（限定的区域）。房间（区域）的建造和使用方式要尽可能减少引入、产生和滞留粒子包括尘粒和菌粒）等，房间（空间）内其他相关参数如温度相对湿度和压力按要求进行控制。洁净区可以是开放式和密闭式，可以位于或不位于洁净室内。空气洁净技术：Iaircleantechnology）：洁净室污染控制技术。空气洁净技术还包括为创造污染程度受控的工作环境所采取的所有方法，包括预防性措施。空气洁净技术的开展1.2.1空气洁净技术的开展洁净技术是一门新兴的技术。在科学实验和工业生产中，产品加工的精密化、等微型化、高纯度和可靠性要求具有一个受控的尘埃粒子污染的生产环境。早在20世纪20年代美国航空业陀螺仪制造过程最先提出了生产环境的净化要求，为消除空气中的尘埃粒子对航空仪器的污染。飞速开展的军事工业，要求防止放射性扩散，提高原材料纯度、零件加工与装配精度，提高元器件和整机的可靠性与使用寿命等，这些都要求有“一个洁净的生产环境”。洁净室在人们的尝试、实践中得到日益广泛的应用，工业生产技术、科学实验在应用洁净技术中获得了丰厚的回报。20世纪50年代初，高效空气粒子过滤器HEPA（HighEfficiencyParticulateAirFilter）在美国问世，是洁净技术的第一次飞跃。这一成就的取得，使美国在军事工业和人造卫星制造领域建立了一些洁净室；日本从20世纪50年代开始便在半导体制造工厂中应用空气洁净技术；前苏联也在同时编制了所谓的“密闭厂房”典型设计。从20世纪70年代初开始，诞生了现代的生物洁净室，如在制药工业、化装品工业、食品工业和医疗部门的手术室、特殊病室等方面的推广和应用。国内外空气洁净技术的开展都是随着科学技术的开展、工业产品的日新月异，特别是军事工业、航天、电子和生物医药等工业的开展而不断开展的。高纯度的产品如生产集成电路所需要的单晶硅材料,生产光纤所需要的四氯化硅、四氯化楮材等已由过去的高纯度进入“电子纯”、“超纯”，只有到达入戏高的纯度才能满足现代集成电路、电子元器件、光纤产品所需要的技术条件。m高效空气过滤器研制成功，为研制和生产创造了有利条件。20世纪80年代我国空气洁净技术和洁净厂房建设取得了明显成果，在建设大规模集成电路工厂、研究所、彩色显像管工厂以及制药工厂的洁净室工程、洁净手术室的同时，建成了一批5级（IoO级）、六级（100O级）的洁净室。为了适应洁净技术的开展，同时也为了使洁净技术健康地开展，为各行业在建设洁净室工程时有法可依，在总结我国开展洁净室技术的经验根底上，吸取消化国际有关洁净室建设的标准、标准的规定，于1984年编制了我国首部洁净厂房设计标准（GBJ73-84）o洁净室标准.1国际洁净室的开展1961年世界上最早的洁净室标准美国空军技术条令203问世，随后1963年底公布了第一个军用局部的联邦标准FS209,从此联邦标准“209”就成为国际上通行的著名的洁净室标准。之后，许多国家相继制定了有关洁净室的标准。20世纪60年代以来，随着科学技术的进步，医疗水平和人民生活水平的提高，来自药品、化装品等感染病症和不良反响的问题日益一起人们的关注。人们发现，要确保药品质量,除了应遵照药典规定的特定要求、配方外，还应具有符合要求的生产环境，以防止生产过程中的微粒和微生物的污染、交叉污染，为此需制定必要的标准、标准，以控制药品生产环境,确保药品质量。.2ISO洁净室标准简介ISO洁净室标准是由全球各标准化团体联合会的ISO/TC209洁净室及相关受控环境技术委员会编制的洁净室标准系列，据了解该系列包括如下局部：第一局部ISoI4644-1,空气洁净度等级划分。第二局部ISO14644-2,为认证与ISO14644-1连续的相符性的测试和监测技术要求。第三局部洁净室计量与测试方法。第四局部ISO14644-4洁净室设计与施工。第五局部洁净室运行。第六局部术语、定义及单位。第七局部隔离与屏障。第八局部悬浮分子污染分类。.3我国洁净室标准随着我国洁净技术的开展，为了统一洁净室设计、建造的标准及相关的技术措施，在20世纪6070年代国内一些应用洁净技术对工业产品生产环境空气中悬浮粒子进行控制的部门就开始尝试制定等级及相应的技术措施。在1978年由国家建委立项编写国家标准洁净厂房设计标准，随后由国家方案委员会批准洁净厂房设计标准GBJ73-84为国家标准并正式发布和实施。国家标准洁净厂房设计标准(GB50073-2001)中规定的洁净区内空气洁净度等级等同采用国际标准ISO14644-1中有关规定。随后相继公布以下标准：(1)洁净厂房施工及验收标准(JGJ71-90)由国家建设部发布的行业标准洁净厂房施工及验收标准是中国建筑科学研究院主编，自1991年实施以来，对统一洁净室的施工要求、严格进行工程验收是十分有效的，在统一检测方法、提高洁净室的建造质量等方面起了重要作用。(2)医药工业洁净厂房设计标准(1996年)由原国家医药管理局发布的行业标准医药工业洁净厂房设计标准(1996年)自1997年一月实施，它由上海医药设计院主编。医药工业洁净室和洁净区是以微粒和微生物为主要控制对象，同时还还应对其环境温度、湿度、新鲜空气量、压差、照度、噪声等做出规定。(3)兽药生产质量管理标准(试行)国家农业部在1989年12月发布了兽药生产质量管理标准(试行，规定了在我国兽药行业实施GMP管理的要求；为了加
