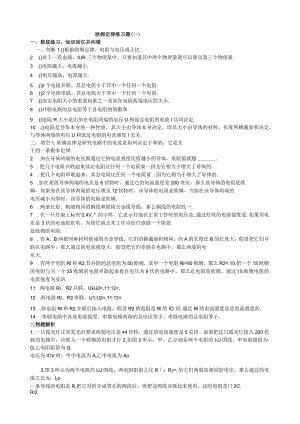

欧姆定律练习题.docx

欧姆定律练习题(一)一，根底练习，知识回忆并纠错一、判断1.()根据欧姆定律，电阻与电压成正比.2 .()对于一段电路，IUR三个物理量中，只要知道其中两个物理量就可以算出第三个物理量.3 .()电阻越大，电流越小.4 .()电压越高，电流越大.5 .()2个电阻并联，其总电阻小于其中一个任何一个电阻.6 .()2个电阻串联，其总电阻大于其中一个任何一个电阻.7 .()决定电阻大小的重要因素之一是加在电阻两端电压的大小.8 .()并联电路的总电阻等于各电阻的倒数和.9 .()电阻R大小是由加在电阻两端的电压U和流过电阻的电流I共同决定.10 .()电阻是导体本身的一种性质，其大小由导体本身决定，即其大小由导体的材料、长度和横截面积决定，与导体两端的电压U和流过电阻的电流强度I无关.二、填空1.欧姆定律是研究电路中的电流是如何决定于和的，它是关于的一条根本定律.2 .加在导体两端的电压跟通过它的电流强度比值越小的导体，电阻值就越.3 .把几个电阻并联起来其总电阻比任何一个电阻要因为它相当于增大了导体的.4 .把几个电阻串联起来，其总电阻比任何一个电阻要_,因为它相当于增大了导体的.5 .加在某段导体两端的电压是6伏特时，通过它的电流强度是200亳安，那么该导体的电阻是欧姆，如果加在该导体两端的电压增至12伏特时，该导体的电阻是欧姆，当加在该导体两端的电压减小为零时，该导体的电阻是欧姆.6 .两条长短、粗细相同的铜线和银铭合金线导线，那么铜线的电阻较一.7 .在一只灯泡上标有“2.4V,”的字样，它表示灯泡在正常工作时的电压是,通过灯丝的电流强度是.如果用电压是3伏的电池组供电，为使灯泡正常工作应给灯泡联一个阻值是欧姆的电阻.8 .有A、B两根同种材料制成的合金导线，它们的横截面积相同，但A的长度比B的长度大，假设把它们并联在电路中，那么通过的电流强度大，假设把它们串联在电路中，那么两端的电压大.9 .有两个电阻Rl和R2,其并联的总电阻为50欧姆，其中一个电阻Rl=80欧姆，那么R2=.10.把一个15欧姆的电阻与另一个25欧姆的电阻串联起来接在电压为6伏的电路中，那么总电阻是欧姆，通过15欧姆电阻的电流强度为安培.11 .两电阻Rl、R2并联，UkU2=,11:12=.12 .两电阻Rl、R2串联，U1:U2=,11:12=.13 .将电阻Rl和R2并联后接入电路，假设R2的电阻是Rl的IO倍,通过Rl的电流强度是总电流强度的.14 .串联电路中各处电流强度。串联电路两端的总电压等于。串联电路的总电阻等于。二例题解析1.一只弧光灯正常发光时要求两端电压是44伏特，通过的电流强度是5安培。如果把这只弧光灯接入220伏特的电路中，应联入一个欧姆的电阻才行2,如图2所示，甲、乙分别是两个电阻的I-U图线，甲电阻阻值为Q,乙电阻阻值为Q,电压为IOV时，甲中电流为A,乙中电流为Ao3.图3所示为两个电阻的UJ图线，两电阻阻值之比R：R2=,给它们两端加相同的电压，那么通过的电流之比h：I2o一条导线的电阻是R,把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是口2C.R/24今有三个电阻，它们的电阻值分别是a欧、b欧、C欧，其中a>b>c,当把它们并联相接，总电阻为R,它们的大小关系，以下哪个判断是正确的A.c<R<bB.b<R<aC.R可能等于bD.R<c5两个电阻值相等的电阻，每个电阻的电阻值为R。现将其中一个电阻增大，另一个电阻减小，那么并联后的总电阻将A.大于RB.小于RC.仍等于RD,无法判定6如果一段导体中通过的电流是2A时，它两端的电压为20V；假设要使通过该导体的电流变为1A,导体两端所加的电压应为;如果该导体两端所加的电压为0,该导体的电阻值为。三课后练习1.一段铜线的电阻为R,两端电压为U,通过电流强度为I,以下说法中正确的选项是A.R由铜线的长度和横截面积决定B.R的大小与U有关C.铜线的电阻对电流通过有阻碍作用D.R的大小与I无关2 .两个电阻值完全相等的电阻，假设并联后的总电阻是10欧姆，那么将它们串联的总电阻是A.5欧姆B.10欧姆C.20欧姆D.40欧姆3 .8.4个电阻，电阻值都是R,把它们并联起来，总电阻是A.4RB.R/4C.4/RD.2R4 .两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，那么粗电阻丝A.电流强度较大B.电流强度较小C.电压较大D.电压较小5 .下面四对并联电阻，总电阻最小的是A.两个4QB.一个4C,一个6QC.一个1Q,一个8CD.一个2Q,一个7C6 .有一条电阻线，在其两端加I伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为A.0.5欧姆B.5欧姆C.0.05欧姆D.20欧姆7 .电阻Rl的阻值比电阻R2小，把它们并联后，总电阻A.既小于Rl又小于R2B.既大于Rl又大于R2C.小于R2而大于RlD.等于Rl与R2之和8 .电路中有一段导体，给它加20mV的电压时，通过它的电流为5mA,可知这段导体的电阻为。，如给它加30mV的电压时，它的电阻为Q；如不给它加电压时，它的电阻为9 .用电器正常工作时所需的电压叫做,从欧姆定律可以看出，用电器两端所加的电压如果比额定电压高很多，通过的电流一，可能损坏用电器；用电器两端所加的电压如果比额定电压低很多，通过的电流,也可能损坏用电器。10 .由欧姆定律可以知道，电源两端如果直接用导线连接起来，通过的电流会,电源会损坏，还可能造成，电源短路是O11给某根电阻线两端加6伏电压时，电阻上通过的电流强度是O.4安培，如果电压增至9伏特时，通过它的电流强度将是多少？12电源电压一定，当电路里接25欧姆的电阻时，电流强度为1.2安培，当换成一个12欧姆的电阻时，电流强度又是多少？欧姆定律复习题（二）一、填空题1 .在电阻一定的情况下，导体的电流强度跟这段导体成O2 .一段导体两端电压是4伏特，导体中的电流强度是1安培，假设导体两端电压是2伏特，那么导体中的电流强度是安培。3 .一节干电池的电压为V,家庭电路的电压为V,对人体平安的电压是V4 .要在一段电路中产生电流，它的两端就要有,电源的作用就是给电路两端提供5 .某段导体两端电压为4V时，通过它的电流是0.5A；假设它两端电压升为8V时，通过它的电流是；假设要通过它的电流为，必须把导体两端电压调到。6 .在生活中我们常见到的电线芯都是用或制造的。铁在自然界很/O）/Oi丰富，价格也较廉价，却及少用铁来做电线芯，这其中的原因是,但是铁可2以制作其它的东西，比方（答复2种）L/7 .我们在电学实验中要用到电压表，经测定：电压表“0-3V”量程的内部电阻约I卜的乙-1在1KQ,通过电压表的电流是A,合A.囹2-28 .如图，R1=15>R2=10Q0当Rl增大到20C时，电压表示数将,假设将Rl除去，电压表示数将,电流表示数o（填增大、不变、减小）9 .滑动变阻器是靠改变来改变电阻，从而改变电路中的和10 .某导体两端的电压为6V时，通过的电流为2A,那么导体的电阻为Q,发热功率为w；当导体两端的电压为0时，导体的电阻为Q.11日光灯工作电流约为0.15A,合为mA。电流表使用前要先检查指针是否指在位置。12 .在图所示的电路中，电源电压为3.Ov,开关闭合后，电流表和电压表的读数分别是0.IoA和2.Ov,那么通过比的电流是A,Rz两端的电压是V,R的电阻是Q。13 .图5是某同学设计的实验电路图。电源电l/ry）pr压保持不变，闭合开关s,为使滑动变阻器连入r>1zr-LczjI一电路的阻值最小，应将滑片P移至最端（选填“左”或“右此,r-H-cJI_IIQJ时，电压表的示数为3V,电流表示数为，那么，（y）I定值电阻R的阻值为,电源电压为八）图Ve14 .如下图，是利用电压表和电流表测量电阻的实验装置.根据图甲所示的电路图把实物图乙连接完整，要求电流表、电压表均接低量程.图丙是某一次测量时电压表的数据，那么此时电压表的读数是，如果此时电流表的读数是，那么电阻是C15如以下图，当S闭合sI2时，电流表、电压表示数如下图，0OA示数是，B示数是,该导体电阻R=。XV06示数是,该导体电阻R=。 rtr -fc g一、地玮题1、在“伏安法测电阻”的实验中,滑动变阻器不能起到的作用是。A.改变电路中的电流B.改变被测电阻两端的电压C.改变被测电阻的阻值D.保护电路2 .现有一个水果电池和导线假设干，水果电池的正负极求知，选用以下哪一器材，可判断水果电池的正负极（）A.电压表B.电流表C.变阻器D.电灯3 .小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路.当闭合开关时所发生的现象是：（）A.灯泡亮、电压表有示数B.灯泡亮、电压表无示数备一匚鸟口一C.灯泡不亮、电压表有示数D.灯泡不亮、电压表无示数4 .关于导体的电阻，以下说法正确的选项是（）A.导体两端的电压增大，其电阻一定增大B.导体中的电流增大，其电阻一定减小C.假设导体不接入电路，其电阻为0D.导体的电阻与其两端电压及通过的电流无关。5 .图2所示的是小涛在测量一个电路时的电表示数，请你判断以下说法中正确的选项是()A.电流表的读数是6 .一只标有电阻值20Q的定值电阻，假设通过的电流是，那么电阻两端的电压是：()A.40VB.IOVC.0.025VD.条件缺乏7 .两只电阻组成串联电路，Rl与R?电阻值之比是4:1,这两只电阻两端电开关S 小数R2的阻B. 1； 3不变，压之比：()A.8 .如图4所示的电路中，闭合与断开时，电压表的之比为3：1,那么电阻R、值之比为()A.1：2C.2；1D.3；19 .如下图，电源电压保护当闭合开关后，滑动变阻器的滑片产向右移动的过程中A电流表示数变大，电压表示数不变B电流表示数变小，电压表示数不变C两表示数均变大D两表示数均变小10 .如图18(上图右)所示的电路中，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为3:1当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为A.2:1B.2:3C.3:1C.3:211 .物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。在以下研究实例中，运用了控制变量法的是A.研究电流的形成原因时，将电流与水流相比拟，从分析水流的形成人手来分析电流的形成B.研究电流的大小时，根据电流产生的效应大小来判断电流的大小C.研究多个电阻组成的电路时，求出电路的总电阻，用总电阻产生的效果来代替所有电阻产生的总效果D.研究电流与电压的大小关系时，保持电阻大小不变，改变电阻两端的电压值，观察电流如何随电压变化而变化三、实验1.如下图为用伏安法测电阻的电路图，电路中电流约为A,待测电阻为10C。(8分)(1)开关在闭合前，图中的滑动变阻器的滑片应位于变阻器的端(填a或b)。(2)电压表应选的量程，电流表应选量程。(3)根据电路图，将图172实物图用笔画线代替导线连接起来。(4)某同学在实验过程中发现：闭合开关前电流表的示数为0,电压表的示数为6V,闭合开关后电流表指针向左偏转，电压表的示数仍为6V,其原因是：和c(5)假设实验中
