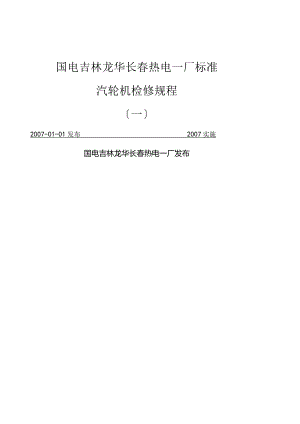

国电吉林龙华长春热电一厂标准汽轮机检修规程一2007-01-01发布2007实施国电吉林龙华长春热电一厂发布Q/CR汽轮机检修规程批准：审定：明耀东复审：刘家鹏标准化赵鸿雁初审：林树岐编写：崔利牟景锋孙志刚李震刘知海郭建斌前言1范围12引用标准13术语和定义14设备技术标准和简要特性14.1 总体概述14.2 汽轮机铭牌14.3 设备标准14.4 结构特性35检修前的准备35.1 检修前的准备工作35.2 大修开工应具备以下条件35.3 检修的平安与技术措施45.4 检修的分类、方案和准备工作46检修工艺及质量标准76.1 本体局部检修工艺及质量标准76.2 调速局部检修工艺与质量标准136.3 水泵局部检修工艺与质量标准236.4 管道的安装与检修346.5 阀门局部检修工艺及质量标准436.6 保温检修工艺及质量标准486.7 桥式起重机检修及质量标准507检修后质量验收628检修后的总结629系统常见故障与检修处理63-yz.>刖百一九九七年发布并实施的汽轮机检修工艺规程（一）自使用以来，为国电吉林龙华长春热电一厂的1、2、3号汽轮机所属设备的检修、维护及平安经济运行发挥了重要的指导作用。但近几年来对汽轮机的主辅设备的检修工艺及质量标准进行了更新。所以原规程已不适应汽轮机主辅设备的检修和实际操作要求，特制定此规程。本标准由国电吉林龙华长春热电一厂标准化委员会提出。本标准由国电吉林龙华长春热电一厂方案部归口.本标准由国电吉林龙华长春热电一厂生产技术部负责解释。本标准起草单位：国电吉林龙华长春热电一厂热动分场。本标准起草人：崔力1范围本规程规定了3112型、B635/10型汽轮机主、辅设备的检修工艺及质量标准。本规程适用于国电吉林龙华长春热电一厂1、2、3号汽轮机主辅设备检修工作。2引用标准以下文件中的条款通过本标准的引用而成为本标准的条款。但凡注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不使用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。电业平安工作规程热力和机械局部发电企业设备检修导那么DL/T838-2003制造厂家的设备资料及说明书参考同类厂的检修规程本厂有关图纸、资料和检修人员交待3术语和定义4设备技术标准和简要特性4.1总体概述国电吉林龙华长春热电一厂#1、#2机组是长春发电设备修造厂制造，型号为N3112型凝汽式汽轮机；#3机组是青岛汽轮机厂制造，型号为B635/10型背压汽轮机。汽轮机铭牌组类别1号机2号机3号机机组型号N3112型凝汽式3112型凝汽式B6-35/10型背压式额定功率12MW12MW6MW主蒸汽温度435C4354C435C主蒸汽压力额定转速3000rmin3000¼nin3000r½nin临界转速1800-2000min1800-2000rmin1850rin排气压力制造日期19581999安装日期19581970制造厂家长春发电设备修造厂长春发电设备修造厂青岛汽轮机厂4.3设备标准4.3.1主机设备标准工程1、2号机3号机级数9级3级上缸重量15t下缸重量17t转子重量配汽形式混合配汽混合配汽危急保安器形式偏心飞环式重锤离心式主油泵形式齿轮式离心式速度变动率5%5%缓慢率0.5%0.5%危急保安器动作转数3270-3300rmin3300-3360rmin汽轮机用油#46井464.3.2辅机设备标准(1)凝汽器设备标准a型式：双路外表式b冷却面积：1060mjc材质：，机：HSn70-lB吃机：H68d管子规格：20×lmme管子数量：3768根f流量：3000吨(2)高压加热器设备标准a型式：外表竖立式b加热面积：60m1e管子数量：140根f管子规格：¢16Xg制造厂：二道江发电厂(3)低压加热器设备标准：a型式：外表竖立式b加热面积:40m2e管子规格：¢15Xlmmf制造厂：二道江发电厂.除氧器设备标准：a型式：大气水膜式b出力：75吨/时c流量：20吨e温度：104108f制造厂：二道江发电厂冷油器设备标准b冷却面积：1、2号机371?；3号机12.5m2c管径规格：16×Inund制造厂：青岛汽轮机厂(6)主抽器设备标准a型号：大气式C级卧式b容量：14m2d铜管规格：20×l×1140H68174根e制造厂家：二道江发电厂4.3.2.2泵类设备标准a1号机名称型号流量(th)扬程(m)电机(kw)电流（八）电压(V)转数(rmin)泵厂1号循环水泵20sh-19201622215390380970沈阳水泵厂2号循环水泵20sh-19201622215390380970沈阳水泵厂1号凝结水泵15KM7570283801450上海水泵厂2号凝结水泵LNB6-690663802950九台宇岐水泵厂股球泵J/4QX9902613380980邯郸电力修造厂b2号机名称型号流量(th)扬程(m)电机(kw)电流（八）电压(V)转数(rmin)泵厂3号循环水泵20sh19201622215390380970沈阳水泵厂4号循环水泵20sh-19201622215390380970沈阳水泵厂1号凝结水泵8ND7×37075283801470上海水泵厂2号凝结水泵LNB6-69066283802950九台宇岐水泵厂胶球泵21PW9026153802950长春市春城水泵厂1号内冷水泵80FS-9-385438133802920沈阳塑料器材厂2号内冷水泵80FS-9-385438133802920沈阳塑料器材厂c3号机名称型号流量(th)扬程(ID)电机(kw)电流（八）电压(V)转数(rmin)泵厂1号冷水泵IOsh-1948614303801450博山水泵厂2号冷水泵IOsh-1948614303801450博山水泵厂3号冷水泵12sh13720263801470沈阳水泵二厂3号机排污泵B12113802900农安县哈拉海水泵厂d公用系统和供热系统名称型号出力(th)扬程(m)电机(kw)电流（八）电压(V)转数(rmin)泵厂老厂消防泵4B54904530503802900长春水泵厂排污泵3B5745571.529.43802930长春水泵厂生水泵BlOO-409032.51325.53802920沈阳水泵厂1、2号疏水泵B50404032.57.514.63802920沈阳水泵厂1-5号供热泵14sh-6B1100965005760001475沈阳水泵厂1、2号工业水泵100DX55443203801450长春水泵厂4.4结构特性4.4.13112型机组结构特性4.4.1.1本机共有九级：一个复速级，八个压力级；4.4.1.2汽轮机和发电机采用半挠性内正齿式联轴器联接；4.4.1.3汽缸分前后两局部，前汽缸用低碳钵钢铸成，后汽缸用钢板焊成；前汽缸与前轴承座，后汽缸与座架之间联接局部均有滑销，使汽缸在受热时自由膨胀，汽轮机后汽缸和后座架上水平销做纵向定位。4.4.1.4调速系统是用离心调速器调整转速,调速器位于前轴承座上，借主轴前端螺旋齿轮传动，当负荷增加而引起转速下降时，调速器转速下降，重锤向中心合拢，带动调速器芯杆向下移动，拉动错油门向下动作，使压力油经过错油门下油窗进入油动机，旋转油动机顺时针旋转，带动凸轮同向转动，使调速汽门错油门向下移动调速汽门油活塞下油室进油，把油活塞上顶，从而开大调速汽门，调整汽轮机恢复正常转速3000rmin,反之负荷减少，汽轮机转速升高那么动作与前相反，关小调速汽门，调整汽轮机恢复正常转速3000rmin;4.4.1.5调速汽门负荷分配情况：调速汽门门号负荷kwh流量t/h1600023000330004过负荷合计774.4.2B6-35/10型汽轮机结构特性4.4.2.1本机由一列双调节级和二个压力级组成；4.4.2.2主油泵为离心式，以螺丝和主轴相连接；4.4.2.3汽轮机与发电机采用刚性联轴器连接；4.4.2.4整机采用喷嘴调节，有六个调节汽门，一门为梨形阀，其余为球形阀，正常前四个调节汽门全开可带满负荷，五、六调节汽门供低参数，高背压使用。5检修前的准备5.1 检修前的准备工作5.1.1 根据年度检修方案、设备存在问题、运行状况一、上次大修总结、大修前一次小修的检查结果。以及决定采用的技术革新工程和先进经验等等进行现场查对，深人分析各项资料，做好必要的设计、试验和鉴定工作，落实检修工程，要对设备进行科学诊断，应修必修，防止盲目性；5.1.2 制定大修的控制制度，安排班组的施工制度5.1.3制定必要的技术措施和平安措施；准备好记录表格。确定应测绘和校核的备品。配件、图纸；做好物质准备(包括材料、备品、配件、平安用具、施工用具)及场地布置工作；组织讨论大修工程进度、措施及质量要求，学习本规程的有关局部。大修开工应具备以下条件5.2.1重大特殊工程的施工任务、技术措施已经批准；5.2.2检修工程、进度、技术措施和平安措施、质量要求已为职工掌握；5.2.3劳动力己经落实，主要材料备品配件己备齐或确已落实；专用工具、施工机具、平安用具已经检查，试验合格。检修的平安与技术措施5.3.1凡参加检修人员必须坚持“平安第一”的方针，认真执行“平安规程”及有关平安规定和本次检修所制定的各项措施；5.3.2各单位要严格执行“两票”制度，杜绝习惯性违章，强令冒险作业，对检修的重点部位、危险部位要挂醒目的警示牌，必要时设专人监护；5.3.3检修危险点控制措施执行公司下发(2001)第2号文作业危险点及控制措施；5.3.4做好检修设备和运行设备的隔离措施，设立明显标志，非运行人员不得无故进入运行现场，对检修现场临时孔洞围栏，要求用软围栏距孔洞边缘不少于1
