    桩基成孔检测规范.docx

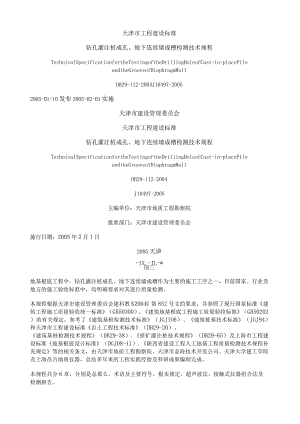

    天津市工程建设标准钻孔灌注桩成孔、地下连续墙成槽检测技术规程TechnicalSpecificationfortheTestingoftheDrillingHoleofCast-in-placePileandtheGrooveofDiaphragmWallDB29-112-2004J10497-20052005-01-10发布2005-02-01实施天津市建设管理委员会天津市工程建设标准钻孔灌注桩成孔、地下连续墙成槽检测技术规程TechnicalSpecificationfortheTestingoftheDrillingHoleofCast-in-placePileandtheGrooveofDiaphragmWallDB29-112-2004J10497-2005主编单位:天津市地质工程勘察院批准部门:天津市建设管理委员会施行日期:2005年2月1日2005天津-IX.-JL-*刖三地基根底工程中,钻孔灌注桩成孔、地下连续墙成槽作为主要的施工工序之一,目前国家、行业及地方的施工验收标准中,均明确要求对其进行质量检测。本规程根据天津市建设管理委员会建科教K2004U第852号文的要求,并参照了现行国家标准建筑工程施工质量验收统一标准(GB50300)、建筑地基根底工程施工质量验收标准(GB50202)的有关规定,参考了建筑基桩检测技术标准(JGJIO6)、建筑桩基技术标准(JGJ94)和天津市工程建设标准岩土工程技术标准(DB29-20)、建筑基桩检测技术规程(DB29-38).挤扩灌注桩技术规程(DB29-65)及上海市工程建设标准地基根底设计标准(DGJ08-11).陕西省建设工程人工地基工程质量检测技术规程补充规定等的相关条文,由天津市地质工程勘察院、天津市金海技术开发公司、天津大学建工学院及上海昌吉地质仪器,总结多年来的工程实践经验及科研成果编制完成。本规程共分6章,分别是总那么、术语及主要符号、根本规定、超声波法、接触式仪器组合法及检测报告。为提高规程质量,请各单位在执行本规程过程中,注意总结经验,积累资料,及时将使用过程中发现的问题和修改完善的意见及建议,反应给天津市地质工程勘察院(地址:天津市南开区红旗南路261号,邮政编码:300191),以便今后修订时参考。本规程的主编单位、参编单位、主要起草人名单如下:主编单位:天津市地质工程勘察院参编单位:天津市金海技术开发公司天津大学建工学院上海昌吉地质仪器主要起草人:王献敏戴斌陈福兴顾晓鲁张连存杨笑光(以下按姓氏笔画排序)高梓旺周相国张俊红张百鸣邹立春郑侬侬刘杰郝金山聂瑞平刘俊起徐超齐波徐品焕李永忠王士国赵存李风青赵福霞目次1总那么2术语及主要符号2.1 术语2.2 主要符号3根本规定3.1检测机构3.2检测仪器设备3.3检测数量3.4检测抽样原那么3. 5检测前准备3. 6重复检测与扩大检测4超声波法4. 1一般规定4. 2检测仪器设备4. 3检测前准备4. 4钻孔灌注桩成孔检测4. 5地下连续墙成槽检测4.6检测数据的处理5接触式仪器组合法5. 1一般规定5. 2检测仪器设备5. 3钻孔灌注桩成孔孔径检测5. 4钻孔灌注桩成孔垂直度检测5. 5沉渣厚度检测6检测报告附录A泥浆性能指标附录B伞形孔径仪标定方法附录C专用测斜仪标定方法附录D规程用词说明条文说明1总那么为标准我市工程建设中,钻孔灌注桩成孔、地下连续墙成槽检测的方法和技术,做到技术先进、平安适用、经济合理、有效控制质量,保护环境,制定本规程。本规程适用于本市建筑和市政工程中的钻孔灌注桩成孔及地下连续墙成槽检测。本规程涉及的成孔成槽检测内容为孔(槽)壁垂直度、孔径槽宽)、孔(槽)深及沉渣厚度。本规程涉及的检测方法为超声波法及接触式仪器组合法。在天津市范围内进行的钻孔灌注桩成孔、地下连续墙成槽检测工作,除应执行本规程外,尚应符合国家、行业和天津市现行标准中的有关规定。2术语及主要符号1.1 术语钻孔灌注桩Cast-in-placePile采用泥浆护壁钻进(包括旋挖、冲)成孔,吊入钢筋笼灌注混凝土形成的柱状构筑物。包括等直径钻孔灌注桩、挤扩灌注桩及扩底灌注桩。地下连续墙DiaphragmWall使用专用挖槽机具,在泥浆护壁的条件下,开挖具有一定长度、宽度与深度的槽段,安放钢筋笼,灌注混凝土,连接各槽段,形成一道连续的地下钢筋混凝土墙体。挤扩灌注桩CasLin-SitUPilewithExpandedBranchesandPlates也称支盘桩,是在等直径钻孔中下入挤扩设备,在桩身不同部位挤压出岔腔或近似圆锥盘状的扩大腔体后,安放钢筋笼灌注混凝土,形成由桩身与扩径体共同承载的灌注桩。导墙guide-wall地下连续墙施工前,沿拟建地下连续墙两侧修筑的,具有足够强度、刚度的,外型尺寸具有标准精度的,两道平行于连续墙中心轴线的临时构筑物。试成孔(槽)ExperimentalDrillingHoleofCast-i11-placePileorGrooveofDiaphragmWall钻孔灌注桩(地下连续墙)在施工前,为核对地层资料及检验所选设备、施工工艺及技术要求是否适宜而进行的试验性成孔成槽。沉渣Sediment钻孔灌注桩成孔或地下连续墙成槽后,淤积于孔(槽)底部的非原状沉淀物。超声波法成孔(槽)检测Ultrasonicmethod采用超声波探头垂直连续测量各深度不同方向的孔径(槽宽),根据由记录仪同步绘制出各方向孔(槽)壁形态的记录图,判定孔径(槽宽)、孔(槽)深、孔(槽)壁垂直度。接触式仪器组合法成孔检测instrumentsContactuallyinspectionmethod系用伞形孔径仪、专用测斜仪、沉渣测定仪或其他有效的沉渣检测工具来检测钻孔灌注桩成孔孔径、孔垂直度及沉渣厚度的检测方法2. 2主要符号一超声波在泥浆介质中传播的速度(ms);一伞形孔径仪起始孔径(m);一钻孔灌注桩实测孔径(地下连续墙实测槽宽)或钻具内径(廊);护筒直径或导墙宽度(In);一两方向相反换能器的发射(接收)面之间的距离(m);一桩孔(槽段)偏心距(m);一第段测斜点距Gn);一伞形孔径仪恒定电流源电流(八);一桩孔(槽段)垂直度;一伞形孔径仪仪器常数(mQ);一实测孔(槽)深度Gn);一超声波声时测量值(三);一测斜顶角(°);一测斜探头或扶正器外径(In);一伞形孔径仪信号电位差(V)。3根本规定2.1 检测机构检测机构应通过省级以上计量行政主管部门的计量认证。3. 2检测仪器设备检测仪器设备必须是具有计量器具生产许可证的厂家生产的合格产品,并在标定有效期内使用。检测仪器设备应具有良好的稳定性及绝缘性,且应具备检测工作所必须的防尘、防潮、防震等功能,并能在T0+40°C温度范围内正常工作。3.3检测数量等直径钻孔灌注桩的成孔检测数量应不少于总桩孔数的20%,且不少于10个桩孔,柱下三桩或三桩以下承台桩孔的成孔检测数量应不少于1个桩孔。挤扩灌注桩的成孔检测数量应不少于总桩孔数的30乐且不少于20个桩孔,柱下三桩或三桩以下承台桩孔的成孔检测应不少于1个桩孔,市政桥梁根底桩孔应100%检测。地下连续墙重要结构每槽段都应进行成槽检测,一般结构的成槽检测可抽测总槽段数的20%o试成孔(槽)及静载试验桩孔应全部进行成孔(槽)检测。3. 4检测抽样原那么检测孔(槽)位应按以下原那么确定:1对施工质量有疑问的孔(槽);2不同机台或采用不同工艺开始施工的2个孔(槽);3水平方向地层性质差异大或容易发生偏斜、坍塌、缩径等不利于施工区段内的孔槽);4设计认为重要结构部位的桩孔;5地下连续墙墙体转角处;6无自纠偏装置成槽机械施工的槽段;7随机抽样,根本均匀分布。3. 5检测前准备检测前应具备并熟悉以下资料:1委托方和设计方的检测要求;2岩土工程勘察资料、桩(墙)设计资料及桩(墙)平面布置图;3相关的成孔(槽)工艺资料。检测前,应踏勘施工现场,编制检测方案。3. 6重复检测与扩大检测现场每孔(槽)检测完后,应及时向有关部门提供检测结果。成孔(槽)质量检验标准,应符合建筑地基根底工程施工质量验收标准(GB50202)表5.6.4-2及现行各标准中的相关规定。当检测结果不满足检验标准规定时,应立即通知有关部门,经处理后进行重复检测,直至符合要求。等直径钻孔灌注桩成孔及一般结构的地下连续墙成槽检测出现连续3个孔(槽)复测,或在检测过程中有问题的孔(槽)数量大于已检测数量的30%时,应扩大检测,数量可根据实际情况确定。挤扩灌注桩及扩底灌注桩成孔检测,当出现3.6.2条中的情况时,除进行复测外,尚应按1:3的比例扩大检测。4超声波法3.1 一般规定本方法适用于检测泥浆护壁钻孔灌注桩孔及地下连续墙槽段的垂直度、孔径(槽宽)及孔(槽)深。被检测孔径(槽宽)应不小于0.5m,不大于5.0m。超声波法检测时,孔(槽)内泥浆性能应满足附录A的要求。检测中应采取有效手段,保证检测信号清晰有效。检测中探头升降速度不宜大于10mmi11o4. 2检测仪器设备超声波法检测仪器设备应符合以下规定:1孔径(槽宽)检测精度不底于02%;2孔(槽)深度检测精度不底于0.3%;3测量系统为超声波脉冲系统;4超声波工作频率应满足检测精度要求;5脉冲重复频率应满足检测精度要求;6检测通道应至少二通道;7记录方式为模拟式或数字式;8具有自校功能。4.3检测前准备超声波法检测仪器进入现场前应利用自校程序进行自校,每孔测试前应利用护筒直径或导墙的宽度作为标准距离标定仪器系统。标定应至少进行2次。标定完成后应及时锁定标定旋钮,在该孔(槽)的检测过程中不得变动。4. 4钻孔灌注桩成孔检测超声波法成孔检测,应在钻孔清孔完毕,孔中泥浆内气泡根本消散后进行。仪器探头宜对准护筒中心。检测宜自孔口至孔底或自孔底至孔口连续进行。应正交x-x'、y-y,二方向检测,直径大于4m的桩孔、支盘桩孔、试成孔及静载荷试桩孔应增加检测方位。应标明检测剖面-'、y-y,等走向与实际方位的关系。试成孔完成后24小时内等间隔检测不宜少于4次,每次应定向检测。挤扩灌注桩的试成孔或最初施工的2个工程桩孔,成孔后1小时内等间隔检测不宜少于3次,每次应定向检测。5. 5地下连续墙成槽检测地下连续墙成槽检测应在清槽完毕,相邻槽段接头拔出,泥浆内气泡根本消散后进行。仪器探头宜对准导墙中心轴线,用于检测的一组探头超声波发射面应与导墙平行。一般二方向检测,在两槽段端头连接部位可做三方向检测。检测宜自槽底至槽口连续进行。应标明检测断面X-X'在槽段平面图的具体位置。4.6检测数据的处理超声波在泥浆介质中传播速度可按下式计算:O式中:一超声波在泥浆介质中传播的速度(ms);一护筒直径或导墙宽度(m);一两方向相反换能器的发射(接收)面之间的距离5);一对称探头的实测声时(s)。孔径(槽宽)可按下式计算:()式中:一实测孔径或槽宽(m);一超声波在泥浆介质中传播的速度(m/s);一两方向相反换能器的发射(接收)面之间的距离5);一对称探头的实测声时(s)。孔(槽)垂直度可按下式计算:100%O式中:一孔(槽)的偏心距Gn);一实测孔(槽)深度(m)。现场检测记
