水利工程施工质量自检检测计划.docx

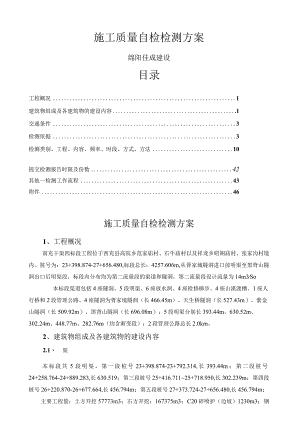

施工质量自检检测方案绵阳佳成建设目录工程概况1建筑物组成及各建筑物的建设内容.1交通条件3检测依据3检测类别、工程、内容、频率、时段、方式、方法10提交检测报告时限及份数42其他一检测工作流程43附件46施工质量自检检测方案1、工程概况南充干渠四标段工程位于西充县高院乡范家庙村、石牛庙村以及祥龙乡昭阁庙村、张家沟村境内。桩号为：23+398.874-27+656.480,标段总长：4257.606m,从胥家城隧洞进口前明渠至黑背山隧洞出口后明渠段，标段内分布均为第二流量段的渠道和隧洞，第二流量段设计流量为14m3So本标段渠道包括4座隧洞、5段明渠、6座放水洞、4座检修梯步、4座山溪渡槽、1座人行桥和2段管理公路。4座隧洞为胥家境隧洞（长466.45m）、天生桥隧洞（长527.43m）、紫金山隧洞（长509.92m）、黑背山隧洞（长696.08m）；5段明渠分别长393.44m、630.52m、302.24m、448.77m、282.76m（均含渐变段）；2段管理公路总长2.0km。2、建筑物组成及各建筑物的建设内容2.1、 渠本标段共5段明渠，第一段桩号23+398.874-23+792.314,长393.44m；第二段桩号24+258.764-24+889.283,长630.519；第三段桩号25+416.71125+718.950,长302.239m；第四段桩号26+220.870-26+677.664,长456.794m；第五段桩号27+373.724-27+656.480,长456.794m；主要工程量：土方开挖57773m3；石方开挖：167375m3；C20碎喷护（边坡）1230m3；钢筋网制作安装（边坡）：61t；砂浆锚杆（22,L=2.5m）（边坡）：2438根；土石填筑：52249m3；泥结石路面（厚30cm）：8240m2；C15碎梯形明渠底板：573.5m3；C20碎矩形明渠底板：199.13m3；C15碎梯形明渠边坡：2031.3m3；C20碎矩形明渠边墙：304.71m3；C15碎压顶：328m3；C20碎框格梁：327m3；钢筋制作安装：29.40t；聚硫密封5.1m3；复合土工膜：4914m2；高密度聚乙烯闭孔泡沫板：471m2；边坡PVC排水管（e75）：464m；M7.5浆砌卵石排水沟：1789m3;M7.5浆砌卵石渠堤:3421m32.2、 洞本标段共4座隧洞，胥家坡隧洞桩号23+792.31324+258.763,长：466.45m；天生桥隧洞桩号：24+889.28025+416.710,长527.428m,紫金山隧洞桩号25+718.94926+228.869,长：501.92m,：黑背山隧洞桩号26+677.64327+373.723,长：696.06m。一次支护：根据隧洞的围岩条件，要求洞挖爆破后，围岩条件差的洞段的临时支护需紧跟工作面进行，以确保围岩的稳定，隧洞的边顶拱部位均采用喷锚支护方式，局部软弱及破碎地段增加采用挂钢筋网、钢支撑，具体参数选定如下：In类围岩泥岩段对边顶拱部位喷碎厚5cm,随机锚杆，锚杆规格型号为622、L=3.Om；W类围岩采用喷锚支护加钢筋网方式，喷碎厚8cm,锚杆规格型号为622、L=3.0m、间排距1.5m,钢筋网规格型号为小6.520X20cm；V类围岩采用喷锚支护加钢筋网方式，局部增设114钢支撑（间距0.8m）,喷碎厚IoCnb锚杆规格22L=3m间排距L2m,钢筋网规格型号为6.520X20Cnb局部成洞困难段采用超前锚杆、小导管等超前支护。永久衬砌：对于HI类围岩的洞段采用底板和边墙别离的型式（别离式）衬砌，顶拱和边墙为25Cnl厚C20素碎，底板为C15素碎，厚20cm；IV类围岩洞段，采用全封闭式钢筋碎结构衬砌，衬砌厚度为35cm。V类围岩洞段采用全封闭式钢筋碎结构衬砌，衬砌厚度为40cm。隧洞进出口段根本为IV、V类围岩。隧洞进出口段及鞍部埋深较浅采用封闭的钢筋碎衬砌，洞脸边坡1:0.75,洞脸顶部设挡土墙，墙后设排水沟。洞脸开挖时，对局部软弱及破碎地段进行喷锚支护，喷砂厚IOCm,锚杆规格型号为"22、L=3.0m、间排距3.0m,对局部段考虑了钢筋网（66.520X20Cm）支护。隧洞永久衬砌后在顶拱120°范围内进行回填灌浆，隧洞衬砌纵向每12m设一通缝，缝宽2cm并设橡胶止水带至拱顶排水孔处。隧洞在顶拱部位设置了排水孔，排水孔最低处高于隧洞加大流量对应水位，排水孔采用5cmPVC管,排距3m,深入基岩3u隧洞断面型式选用圆拱直墙型，顶拱圆心角180。2.3、 放水洞本标段共计六座放水洞，PN=O.IMP,偏心半球阀，主要工程量：C15碎进出口洞脸：lm3C20碎闸室：24m3：C20碎出口消力池：18m3：钢筋制作安装：3.35t；PE管（6300）23mM7.5浆砌卵石:181m3；闸房：42m2o2.4、 山溪渡槽本标段山溪渡槽2座，进口为八字墙成斜坡引水入槽，在坡面径流分散的地方，采用排水背沟将坡面洪水聚集到槽内，出口用陡槽，消力池与天然溪沟相连，在与人行桥结合的地方采用箱形结构。根底均位于挖方渠道之上，根底采用C15碎扩大根底。2.5、 检修梯步本标段检修梯步6座，检修梯步为一阶梯形的通道，宽2m,坡度1:1.5,假设渠堤边坡陡于1:1.5,需将渠堤作适当开挖，两侧修保坎，踏步采用20X30cm,C15碎修建。2.6、 人行桥本标段人行桥1座，桥面总宽1.8m,净宽1.6m,结构为钢筋碎梁式结构，采用现浇碎设计。桥面两侧设1.2m高钢栏杆。3、交通条件本工程所在区域场外主要的道路有：a、从西充县至射洪县的xi3i县道，到西充县高院乡。b、从西充县至蓬溪县的县道，到西充县祥龙乡。再通过村道进入施工场地。4、检测依据4.1、原材料及中间产品的检测依据涉及本工程的试验检验技术标准和规程、标准表序号检验工程使用规程标准编号1水泥通用硅酸盐水泥标准GB175-2007水泥胶砂强度检验方法（ISO法）GB/T17671-1999水泥细度检验方法（筛析法）GB"1345-2005水泥标准稠度用水量、凝结时间、安定性检验方法GB1346-2011水泥胶砂流动度测定方法GBfT2419-2005水泥比外表积测定方法（勃氏法）GB/T8074-2008水泥取样方法GB12573-2008序号检验工程使用规程标准编号2外加剂水工混凝土外加剂应用技术规程DL/T5100-1999混凝土外加剂GB8076-2008混凝土泵送剂JC473-2001喷射混凝土用速凝剂JC477-2005混凝土外加剂匀质性试验方法GBrr8077-20123骨料水工混凝土试验规程SL352-20064拌和用水混凝土用水标准JGJ63-2006水工混凝土水质分析试验规程DL/T5152-20015砂浆及净浆水工建筑物水泥灌浆施工技术标准DL/T5148-2012砌筑砂浆配合比设计规程JGJfT98-2010建筑砂浆根本性能试验方法标准JGJ/T70-20096混凝土水工混凝土试验规程SL352-2006水工混凝土施工标准DL/T5144-2001普通混凝土配合比设计规程JGJ55-2011普通混凝土拌和物性能试验方法标准GB/T50080-2002普通混凝土力学性能试验方法标准GB/T50081-20027锚杆水利水电工程锚喷支护技术标准SL377-2007水电水利工程锚杆无损检测规程DL/T5424-20098金属材料钢筋混凝土用钢第1局部热轧光圆钢筋GB1499.1-2008钢筋混凝土用钢第2局部热轧带肋钢筋GB1499.2-2007钢筋混凝土用钢第2局部钢筋焊接网GB1499.3-2010金属材料拉伸试验第1局部室温试验方法GBfT228.1-2010金属材料弯曲试验方法GBfT232-20109钢筋接头钢筋焊接及验收规程JGJ18-2012钢筋焊接接头试验方法标准JGJ"27-200110士工土工试验规程SL237-199911岩石水利水电工程岩石试验规程SL264-20014.2工序质量检测依据a、水利电力建设工程验收规程(SL233-2008)；b、水电水利根本建设工程单元工程施工质量验收评定标准第一局部：土石方工程(SL631-2012)；c、水电水利根本建设工程单元工程施工质量验收评定标准第二局部：混凝土工程(SL632-2012)；d、水电水利工程工程施工质量检验与评定规程(SLl76-2007)；e、水工混凝土施工标准(附条文说明)(DL5144);4. 3检测资质及主要检测人员检测资质及主要检测人员我单位已委托绵阳水利规划设计研究院作为本标段的试验检测单位，该单位检测资质等级为水利行业乙级检测资质。资质证明详见附件。拟投入本工程的主要检测人员情况见拟投入本工程的主要检测人员一览表拟投入本工程的主要检测人员一览表序号姓名职称检测员资质类别注册证书编号混凝土岩土量测1邓永勇高工7川AB00E201420100012李建新工程师7PlAB000201420100073姚远工程师7川AB00E201420I00124胡燕明工程师川AB00E201420100045张蓉检测员JllAB00020I420100I34.4 、原材料及中间产品的检测设备拟配备本工程的试验和检测仪器设备表序号设备名称出厂编号型号生产厂家编号设备用途1水泥胶砂流动度测定仪6038NLD-3无锡建仪仪器机械CG-9水泥试验2水泥细度负压筛机704611FYS-150B上海力值电气CG-IO水泥试验3水泥净浆搅拌机9381NJ-160B无锡建筑材料机械厂CG-7水泥试验4胶砂搅拌机9493JJ-5无锡建筑材料机械厂CG-8水泥试验5负压筛0.9mmCG-56-1水泥试验6负压筛0.045mmCG-56-2水泥试验7水泥稠度凝结时间测定仪8528DF-02成都红明试验机仪器厂CG-6水泥试验8水泥胶砂试模33LB-40CG-55水泥试验9雷氏夹测定仪72LD-50无锡市中科建材仪器CG-16水泥试验10水泥细度水筛机SK-180S河北科木仪器设备CG-17水泥试验11水筛0.08CG-62水泥试验12沸煮箱-F2-31CG-48水泥试验13水泥胶砂试体成形震实台ZS-15CG-54水泥试验14标准恒温恒湿养护箱SSY42-2004宁波泰富工贸CG-21水泥试验15勃氐透气比外表积测定仪58DBT-127无锡市锡仪建材仪器CG-22水泥试验
