某某铁路工程全部表格示范.docx

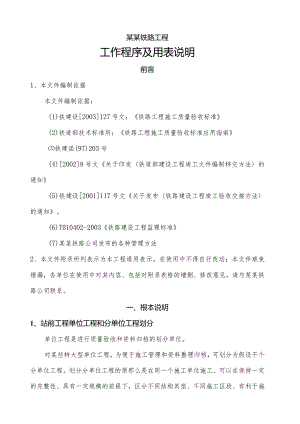

某某铁路工程工作程序及用表说明前言1、本文件编制依据本文件编制依据：(1)铁建设2003127号文：铁路工程施工质量验收标准(2)铁道部技术标准所：铁路工程施工质量验收标准应用指南铁建函(97)203号(4)20028号文关于印发铁道部建设工程竣工文件编制移交方法的通知(5)铁建设2001117号文关于发布铁路建设工程竣工验收交接方法的通知。(6)TB10402-2003铁路建设工程监理标准(7)某某铁路公司发布的各种管理方法2、本文件附录所列表示为本工程通用表示。在使用中不得自行改动；本文件难免错漏，各单位在使用中对其内容、包括对附录表格的增删、修改意见，请与某某铁路公司联系。一、根本说明1、站前工程单位工程和分单位工程划分单位工程是进行质量验收和资料归档的划分单位。对某些特大型单位工程，为便于施工管理和资料整理归档，可划分为假设干个分单位工程。划分分单位工程的原那么是在同一个施工单位施工、可以在保持一定的完整性、具有一定规模的前提下，区分不同结构类型、不同施工区段、有利于施工管理和资料整理归档。1. 1路基工程一个区间或一个车站为一个单位工程。如一个区间或车站由两个承包单位施工，应以施工分界点为界划分为两个单位工程。2. 2桥涵工程2.2. 1特大桥、大桥、中桥每座特大桥、大桥、中桥各为一个单位工程。一座特大桥或大桥规模较大、或含多种结构类型时，可划分为假设干个分单位工程，由承包单位提出划分分单位工程意见，报监理单位同意并备案;在资料管理中作为单位工程对待，在各分单位工程合格的根底上再将各分单位工程资料归总为单位工程资料。1.2.2小桥15座为一个单位工程。根据小桥分布情况或结构形式适当归并。每座小桥作为一个分单位工程。1. 2.3涵洞1-10座为一个单位工程。根据涵洞分布情况或结构形式适当归并。每座涵洞作为一个分单位工程。1.3 站场工程1.4 .1一般情况一个车站分为三个单位工程：站场路基站场道路站场构筑物1.3.2小型车站可作为一个单位工程，而将站场路基、站场道路和站场构筑物作为三个分部工程。1.5 轨道工程区分为正线轨道和站线轨道，正线轨道含车站内正线和正线道岔。轨道工程单位工程划分方法不可混淆于路基工程的划分方法。1.5.1 正线轨道以车站中心里程为界，两相邻车站之间的一个区间为一个单位工程。1.4.2站场轨道一个站场含站线道岔为一个单位工程。2、一个单位工程的分部、分项工程组成一个单位工程由一至数个分部工程组成，一个分部工程由一至数个分项工程组成。每种工程的分部、分项组成极其名称，在铁道部以铁建设2003127号文发布的铁路工程施工质量验收标准（以下简称验标）中和铁路工程施工质量验收标准应用指南（以下简称应用指南）一书中有完整详细的记载。需要注意的是验标或应用指南所列某种工程一个单位工程的分局部项工程组成包含了所有可能的分部和分项，而实际的某个单位工程只含有其中的某几个分部，某个分部只含有其中的某几个分项。必须根据实际从中选取，不可漏选，也不可多项选择；各分项、分部工程的名称应按书照抄。3、质验收记录文件3. 1质量验收记录表3.1.1 检验批质量验收记录3.1.2 分项工程、分部工程和单位工程质量验收用表以上两种均执行铁建设2003127号文。房建工程一律使用建设部发布的质量验收通用表格。3.2 试验记录和试验报告3.3 其它必要的质量保证记录某些重要而在事后难以进行检查、或在出现质量问题后难以进行补救的工序，例如混凝土或水下混凝土灌注、预应力张拉等，应按照质量可追朔的原那么将工序进行情况予以记录。此类表格未包含在“铁建设2003127号”文中，本工程工程为此编制了“ZB”系列表格供施工使用。应十分重视有关质量保证记录资料的真实性和完整性。二、单位工程的竣工文件组成和竣工文件的组卷装订详细内容见铁道部20028号文关于印发铁道部建设工程竣工文件编制移交方法的通知和铁建设2001117号文关于发布铁路建设工程竣工验收交接方法的通知。1、单位工程竣工文件组成一个单位（分单位）工程的竣工文件包括：1. 1开工报告1.2 工程施工小结1.3 竣工数量表1. 4变更设计通知1.5 建交表（详见铁建设2001117号文）1.6 质量验收资料1.6.1质量验收根底资料：全部检验批质量验收记录表和各种质量保证资料1.6.2分项工程质量验收记录表1.1.3 分部工程质量验收记录表1.1.4 单位工程质量验收记录表1.7 各种有关协议、批文、工程会商记录、有关会议纪要等1.8 竣工验收报告1.9 工程日志1.10竣工图2、竣工文件组卷装订2.1 一个单位工程的全部资料按上述所列内容及顺序整理，然后编写连续的张号。另一单位工程从头编号。各种文字文件的张号用碳素笔或蓝黑墨水笔写在右上角，图纸写在图标右上方。2.2 填写卷内目录。第一行填写工程名称全称，第二行起按顺序逐行填写文件全称，除图纸外的文字文件假设占假设干行，只在该文件占的第一行填写该文件的首页张号，在所占末行填写止张号；图纸须逐张填写图名图号和张号。卷内目录放在卷首，不装订入册。2.3 卷尾附一张备考表，内容包括文字资料总张数、图纸总张数、合计总张数等。2.4 装订每卷厚度不大于25mm,否那么分卷装订。文字资料用案卷封皮，打孔装订。图纸不装订，折叠整齐成A4纸大小，图标叠在最外层。各种合格证等因大小不一，应整齐地贴在A4空白纸上，并在纸上注明合格证张数及所代表的材料或产品名称。2.5 装盒装订后，全卷装入档案馆规定规格的档案盒。档案盒封面格式如下案卷标题：某某铁路工程XXX工程（单位工程名称）竣工文件施工里程：（施工图采用的里程）竣工里程：（竣工后统一丈量的里程）形成单位：（形本钱文件的责任者的正式名称，一般为承包单位工程部或经理部、指挥部等全称）形成日期：（开工、竣工日期，填写到月）三、主要工作程序及用表1、使用表格系统1.1 施工单位使用表格质量验收用表。铁道部“铁建设2003127号文”发布的铁路工程施工质量验收标准和部技术标准所编制与之相应的应用指南规定了各类工程的“检验批质量验收记录表”、“分项工程质量验收记录表”、“分部工程质量验收记录表”和“单位工程质量验收记录表”、“单位工程质量控制资料核查表”、“单位工程平安和功能检验资料核查及主要功能抽查记录表”、“单位工程观感质量检查记录表:以上表式载于铁道部铁路工程技术标准所编写的应用指南一书中，并配有光盘供使用。房建工程一律使用建设部发布的质量验收通用表格。1.1.2试验记录和试验报告用表铁道部以“铁建函（97）203号”文发布的“试录表”和“试报表”。某某铁路公司在各管理方法中发布的相应于各类事务的适用表格。此类表格中少量局部有所改动的，即以本文件中所载为准。在本文件中发布的表示“ZB1ZB4”：施工记录表格。“TA1TAI9”：各类申报、报表1.2 监理单位使用表格在本文件中发布的“TB1TB5”。1.3 各方通用表格“TC1TC6"：各方通用表格2、工作程序、使用表格及相关说明2.1 交接桩用表：TAI“线路定线交接桩书”。由参加交接桩的各方签署该文件。2.2 核对施工图（施工资料）用表：TA2"施工图核对记录表:由参加图纸核对的各方在该文件上签字，由承包单位在该表的“核对意见处理”栏记录核对意见处理情况。2.3 施工组织设计（方案）报审用表：TA3”施工组织设计（方案）报审表:工作程序：承包单位填报表TA3（附施工组织设计）、提交专业监理工程师（或监理站）、初审后转报总监审批（标段和重点工程或建设单位指定的单位工程由总监转报建设单位）。2.4 开工报告报审用表：TA4“开工/复工报告:工作程序：承包单位填报表TA4（,划去“复工二字；附该表所列附件）、提交专业监理工程师（或监理分站）、初审后转报总监审批（标段和重点工程或建设单位指定的单位工程由总监转报建设单位审批）。2.5 承包单位报审分包单位用表：TA5“分包单位资格报审表二工作程序：承包单位填报表TA5（附该表所列附件）、提交专业监理工程师（或监理分站）、初审后转报总监审批、总监转报建设单位审批。2.6 承包单位进场机械、设备报审，主要进场人员报审和进场材料、构配件、设备报审用表：分别使用TA分TA7,TA8o工作程序：承包单位分别填报表TA6,TA7,TA8并附附件、提交专业监理工程师（或监理分站）。2.7 施工测量放样报验用表：TA9“施工测量放样报验单二工作程序：承包单位填报表TA9（附该表所列附件）、提交专业监理工程师（或监理站）。2.8 检验批质量验收，分项、分部和单位工程质量验收用表：TA10；铁路工程质量验收标准应用指南所列各类工程检验批质量验收记录表、分项工程质量验收记录表、分部工程质量验收记录表、单位工程验收表格。用表说明：检验批是将一个分项工程根据其施工的时段、施工规模等划分为每进行一次检验的根本检验单元。“检验批质量验收记录表”是对检验批进行检验签证的记录。承包单位必须按照验标规定的检验批规模进行检验，根据工程实际需调整检验批规模时，规模不得大于规定规模。检验批质量验收记录是施工过程质量检验的最根本的单元。现以“基床表层填筑”分项工程为例说明检验批质量验收记录表的使用。设DK53+300DK73+500是区间路基的一个单位工程。“基床填筑”是一个分部工程，“基床表层填筑”是该分部的一个分项工程。基床表层分两层填筑，按照“每层检测，检验批规模为连续长度W200m”的规定，那么在该20200m长的路基单位工程中，“基床表层填筑”分项工程的检验批数量至少有20200×2÷200=202（次）其中下层不少于IOl次，上层不少于101次Q即在施工质量文件中，该单位工程有不少于101份应用指南中P.213的“基床表层检验批质量验收记录表（1）”和不少于101份应用指南中P.213的“基床表层检验批质量验收记录表（II）,o执行铁建设2003127号文，即不再使用“程检表”。房建工程一律使用建设部发布的检验批验收通用表格。“分项工程质量验收记录表”表样见应用指南P.32“例如3.5”，每种分项工程的质量验收记录表均与此表格式相同，但表名、表头和“检验批部位”按实际对象填写。该表是将本分项工程的全部检验批质量验收记录汇总。注意参阅应用指南P.30第三节的说明。“分部工程质量验收记录表”表样见应用指南P.33“例如3.6”，每种分部工程的质量验收记录表均与此表格式相同，但表名、表头和“分项工程名称”按实际对象填写。该表是将本分部工程的全局部项工程质量验收记录汇总。注意参阅应用指南Po30第四节的说明。单位工程质量验收共有四种表：“单位工程质量验收记录表”（表样见应用指南P.36“例如3.7"），“单位工程质量控制资料核查表”（表样见应用指南P.37“例如3.8"），“单位工程平安和功能检验资料核查及主要功能抽查记录表”（表样见应用指南P.38“例如3.9"），“单位工程观感质量检查记录表”（表样见应用指南P.39“例如3.10"）o每单位工程质量验收记录表的格式均与这四种表样相同，但表名、表头按实际对象填写。注意参阅应用指南Po34第五节的说明。工作程序：承包单位自检合格并填写表TAlO和与待检工程相应的检验批质量验
