道路基础施工设计方案 ..docx

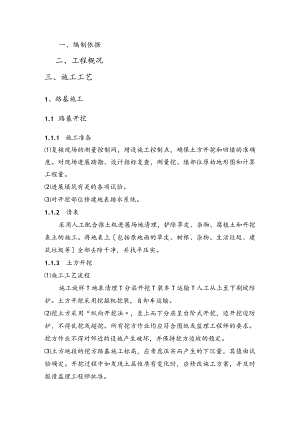

一、编制依据二、工程概况三、施工工艺1、路基施工1.1 路基开挖1.1.1 施工准备复核现场的测量控制网，增设施工控制点，确保土方开挖和回填的准确度。对现场进展踏勘、设计指标复查，测量挖、填部位原始地形图和计算工程量。进展填筑有关的各项试验。对开挖部位修建地表排水系统。1.1.2 清表采用人工配合推土机进展场地清理，铲除草皮、杂物、腐植土和开挖表土的施工。将地表上包括原地面的草皮、树根、杂物、生活垃圾、建筑垃圾等全部去除干净，并找平压实。1.1.3 土方开挖施工工艺流程施工放样T地表清理T分层开挖T装车T运输T人工从上至下刷坡防护。土方开挖采用挖掘机挖装，自卸车运输。挖土方采用“纵向开挖法，至上而下分层呈台阶式开挖，边开挖边防护，不得乱挖或超挖。所有挖方作业均应符合图纸或监理工程师的要求。挖方作业不得对邻近的设施产生破坏，并保持挖方边坡的稳定。土方地段的挖方路基施工标高，应考虑压实而产生的下沉量，其值由试验确定。开挖过程中如发现土层性质有变化时，应修改施工方案，并及时报请监理工程师批准。施工时必须注意对图纸未标明的地下管线和其他构造物的保护。一旦发现上述情况应立即报告监理工程师，且应停顿作业并保护好现场。1.2 路基处理1.2.1 填筑要求施工前应将地面积水、垃圾包括原地面的草皮、树根、杂物、生活垃圾、建筑垃圾等全部去除干净，并找平压实。路基施工应将去除的杂物妥善处理，不能倾倒于河流水域中。路基填料优先选用级配较好的砾类土等粗粒土作为填料，如果采用其它土源作为填料，必须按照以下设计要求严格控制土源质量。路基填土应选用塑性指数1226的土质，不能使用液限大于50%,塑性指数大于26的粘质土、以及淤泥、沼泽土、含草皮土、生活垃圾和腐殖质土填筑路基。以下土质必须制止使用：、淤泥、沼泽土、冻土、生活垃圾、含有树根和腐殖质的土；、有机质含量大于5%的土；、700°C有机质烧失量大于8%的土；、液限大于50、塑性指数大于26的土。强风化岩石及浸水后易崩解的岩石不宜作为浸水局部路基填料。路基要分层填筑碾压。每层压实厚度不超过30cm。为保证路基基底的稳定，防止路基不均匀沉降，引起路面开裂。造成路基疾害，填筑于河边坡之上的路基采用开蹬搭茬处理。路基开槽后进展路基碾压，压实度到达要求时，可进展路面基层施Xo为防止施工后不均匀沉降引起路面开裂，填筑路基过程中必须进展分层回填，填筑应分层平行摊铺，不同土质的填料应分层填筑并严格按照？公路路基施工技术标准？执行O沟槽回填应严格按照有关道路路基压实度标准进展，保证沟槽范围内路槽底面的回弹模量和压实度要求。1.2.2 路基处理材料要求1碎石应选用水稳定性好，具有经干湿循环式水浸泡不易分解的特性的石料，其最大粒径不宜大于15cm,不含植物残体、垃圾等杂质，碎石垫层采用向两侧倾斜2.0%的横坡，使其内的水排向两侧，防止影响路基O2土工格栅1、其规格强度要求为：塑料复合土工格栅是采用高强度纤维与高密度聚乙烯复合，并经过超声波熔接而成。纵横向抗拉强度：80KNm;纵横向伸长率：4%;结点剥离力：800N;网孔尺寸：W8cm;幅宽：24m。2、土工格栅铺设应垂直于路堤轴线方向。3、上工格栅之间的联结应结实，在受力方向联结处的强度不得低于材料设计抗拉强度，且其叠合长度不应小于15cm。4、土工格栅摊铺以后应及时填筑填料，防止其受到阳光过长时间暴晒，间隔时间不应超过48h。5、士工格栅上的第一层填料应采用轻型推土机或前置式装载机，一切车辆、施工机械只容许沿路堤轴线方向行驶。1.2.3 施工要求道路工程应严格按照国家、部颁标准、行业有关标准规定及本工程施工图设计图纸施工。(1)、开工前，施工单位应全面熟悉设计文件，在设计交底在根基上进展现场核对和施工调查，发现问题及时通过工程经理部与设计单位取得联系。(2)、根据现场情况核实工程量，根据工期要求编制施工组织设计，报监理工程师批准及时提供开工报告。(3)、修建生活和工程用房，解决好通风、电力和水的供应，修建工程使用的临时便道或便桥以保证施工设备、材料和生活必需品的供应，设立必要的安全标志。(4)、施工前要与各种地下管线有关单位联系、落实现状管道位置、覆土深度，进展现场刨验，采取保护措施。施工时要请相关单位派员到场监护。1.2.4 施工方法路基填筑两侧超宽30cm,压实不小于设计路基宽度，最后削坡。路基填筑施工以机械作业为主，人工配合。配置一定数量的挖掘机、装载机、自卸车装运，推土机、平地机整平；振动压路机压实。为保证施工质量，加快施工进度，提高施工效率，采用“三阶段、四区段、八流程的作业程序组织施工。三阶段：准备阶段一施工阶段一竣工验收阶段四区段：填筑区一平整区一碾压区一检验区八流程：施工准备一基底处理一分层填筑一摊铺整平一洒水或晾晒一机械碾压一检验鉴定一路基面整修。(1)、填筑路基、施工准备a、测量定位设置永久性平面和高程控制点，在施工范围内测量放出线路中心线位置，根据设计图纸尺寸放出路基坡脚、边沟位置，并按设计位置开挖边沟。b、填料的选择及修筑试验段路基填筑前先对取土场的土样进展土工试验，以确定填料的种类、含水量等指标，符合标准要求后，可用于路基填筑，对不符合标准要求的填料，要改良土质或加强压实等措施。在施工过场中定期对取土场的土进展抽检。在进展全路段路基填筑前，方案在管段内选择具有代表性的长Ioom左右一段路基作为试验段，进展现场填筑压实试验，以选定合理的压实工工艺参数、填筑层厚度，压实机械的组合方式、压实遍数等数据，以此作为路基填筑工艺的依据。、路基填土施工在施工中必须始终坚持“三线四度，三线即：中线、两侧边线，且在三线上每隔20m插一小红旗，明确中线、边线的控制点；四度即：厚度、密实度、拱度、平整度。控制路基分层厚度以确保每层层底的密实度；控制住密实度以确保路基的质量及工后沉降不超标；控制拱度以确保雨水及时排出；控制平整度以确保路基碾压均匀及在下雨时路基上不积水。在路基中心线每20m处设一座固定桩，随填筑增高。在固定桩上标出每层的厚度及标高。路基外表应具有2%4%的向外横坡，做出路肩，且在路基两侧每间隔50m（局部可加密到20m）设置一道临时泄水槽至路基外排水沟，与路基填筑同步进展。确保在雨季路基上的水从泄水槽中排出，防止雨水冲刷边坡。路基开蹬搭接前应撤除原有构造物。开蹬前应将延迟边坡上的草皮、树根及一切杂物去除干净再进展开蹬，交界坡面处挖除清理的厚度不小于0.3mo开蹬时从坡脚向上挖台阶，要求蹬高40cm,蹬宽100cm,向内倾斜坡度为3%,从底层开场，边开蹬边填土，层次要清楚，为提高路基的整体性在开蹬处横向铺设土工格栅。a、分层填筑按横断面全宽纵向水平分层填筑压实，每20Om左右或两构造物之间划分为一个施工区。分层厚度根据试验路段确定的数据严格控制，路堤每20m设一组标高点，但每次厚度不得超过30cm,不小于20cm,最大虚铺厚度不超过30Cnlo每层填土，沿路基横向每侧超填4050cm宽，以方便机械压实作业，保证完工后的路堤边缘有足够的压实度。采用自卸车卸土时，根据车容量计算堆土间距，以便平整时控制层厚度均匀。b、摊铺整平先用推土机进展初平，再用平地机进展终平，控制层面平整、均匀。摊铺时层面作成向两侧倾斜2%4%的横向排水坡，以利路基面排水。Cx机械碾压碾压前，先对填层的厚度及平整度进展检查，当不符合要求时，用平地机再整平，确认符合要求后再进展碾压。开场碾压时，先用光轮压路机对松铺土外表进展预压，用平地机刮平，然后再用大吨位振动压路机碾压。压实作业的施工顺序为：先压路基边缘，后压路基中间，先慢后快，先静压后振动的操作规程进展碾压。碾压施工中，压路机往返行驶的轮迹必须重叠一局部，光轮压路机重叠1/2轮宽，振动压路机重叠4050cm,相临两区段纵向重叠2m。压实作业做到无偏压、无死角、碾压均匀。碾压后应保证路床均匀密实，路床顶面横坡与路拱横坡（或超高）一致。1.2.5 土工格栅施工土工格栅采用凸结点钢塑土工格栅。土工格栅材料应从正规专业生产厂家购置，严禁从各类代理公司采购，并应进展严格的质量检验,要求满足设计要求的各项性能指标；未经监理、设计许可，不得随意变更材料类型；土工格栅摊铺后应及时填筑填料，防止阳光长时间的暴晒，间隔时间不应超过48h;土工格栅上的第一层填料应采用轻型推土机或前置式装载机，一切车辆、施工机械只容许沿路轴线方向行驶；以防止因车辆掉头引起铺设好的土工格栅发生卷曲，影响使用质量；为保证土工格栅的平整，铺设后采用U型钉固定；施工中假设发现构造物、地貌、地质情况与设计不符，应及时与设计代表联系，以便采取正确解决方案。1.2.6 碎石垫层施工碎石垫层采用级配良好的碎石或砂砾，最大粒径不超过100inT1,不含植物残体、垃圾等杂质。施工工艺流程：验收合格的下层T施工放样T路边培土T检验运输碎石碎石摊铺T调平整型稳压T整型找补T碾压T检查验收养生。施工工艺如下：摊铺：摊铺前对路基中线纵横断高程宽度进展复核测量，外表清洁无杂物；按方案段落数量上料，循序摊铺创造各工序连续作业条件；机铺按设计厚度乘以压实系数的松铺厚度，反复检测虚铺厚度的高程及横断面使之符合设计要求；每层厚度不超过30cm。碾压：外表稍干开场碾压；开场时轻碾；由路两侧向路中心逐次倒轴碾压、边缘处应先碾压34遍；稳压两遍后，即时检测，找补；碾压中局部有“软弹、“翻浆现象时立即停顿，待翻松晒干后换填适宜的材料再碾压。养护：碎石垫层成活后应连续进展上层施工，否那么设专人养护；制止车辆通行。1.3 井周加固由于检查井、收水井周围在施工中难以压实，为确保其边缘的压实度，特采取以下施工步骤：(1)严格按？公路路基施工技术标准？要求，路基分层压实，井周应纵向、横向分别碾压，要确保底基层及基层的压实度到达97%重型击实标准。(2)、在基层施工完毕后，将井边缘O.5m范围内反开槽后浇筑C30混凝土。(3)、沥青混凝土压实应严格按技术标准要求，压实度到达96%以上，碾压应以慢而均匀的速度碾压。对检查井及收水井的边缘应用人工夯锤、热烙铁补充压实。2、基层施工基层为12Cm厚级配碎石底基层，30Cm厚水泥稳定碎(砾石。2.1基层材料要求石料的最大粒径不用超过31.5mm,碎石的压碎值不大于30%,用作底基层时，石料的最大粒径不应超过37.5m,碎石的压碎值不大于30%o2.2施工方法2.2.1级配碎石基层施工1、备料：级配好的碎石土运到施工现场后，在现场监理工程师的见证下取试样送试验室进展各项技术指标的检测，检验构造符合要求并经监理工程师确认后，方可用于本工程。2、准备下承层：即新完成路基经监理工程师验收合格、符合?技术标准？规定的平整度、压实度、横断面高程和路拱等技术指标后进展下道工序施工。3、施工放样：在新完成的土路基上恢复中线、IOm设一桩，在两侧路肩边缘外设指示桩，并在两侧指示桩上用明显标记划出基层边缘设计高。2.2.2水泥稳定碎砾石基层施工施工工艺：A、准专1、准 备 下 承 层、层人 行 道 土 填 筑100 0 0七区I承层的高程、压实度、平整度等各项技术指标进展检测,K确定没有松散和软弹地点后，才能施做底基层,否那么应对路床进展补强碾压、换填等整修措施，以满足施工要求。2、基层施工前，对底基层松散部位清扫干净，并在铺筑上层时应保持下层外表湿润，在其上撒少量水泥净浆。B、测量放样检验施工段落的导线
