福建《螺杆灌注桩技术标准》(征求意见稿).docx

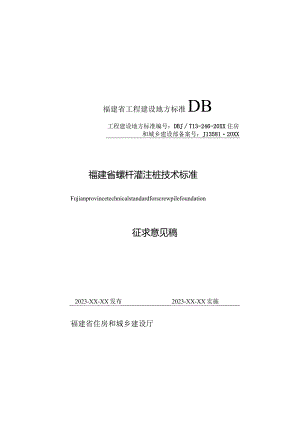

福建省工程建设地方标准DB工程建设地方标准编号:DBJT13-246-20XX住房和城乡建设部备案号:J135812OXX福建省螺杆灌注桩技术标准Fujianprovincetechnicalstandardforscrewpilefoundation征求意见稿2023-XX-XX发布2023-XX-XX实施福建省住房和城乡建设厅前言根据福建省住房和城乡建设厅福建省住房和城乡建设厅关于进一步做好全省工程建设地方标准项目复审修编工作的通知(闽建科(2021)10号)的要求,标准编制组经过广泛调查研究,认真总结省内外螺杆灌注桩应用的实践经验和科研成果,并在广泛征求意见的基础上,修订本标准。本标准共有9个章节和12个附录,主要内容包括:1.总则;2.术语和符号;3.基本规定;4.勘察;5.桩基设计;6.亚合地基设计;7.施工;8.质量检验与验收;9.安全和环境保护及附录等。本标准修订的主要技术内容是:1.增加部分术语和符号;2.增加基本规定章节;3.增加勘察章节;4.区分设计为桩基设计和复合地基设计;5.调整部分设计参数;6.完善了湿喷法喷射混凝土的施工和质量验收要求;7、增加螺杆灌注桩桩型和扩大体施工示意图等附录。1总则12术语和符号22. 1术语23. 2符号33基本规定64勘察85桩基设计105. 1一般规定106. 2基桩构造117. 3单桩承载力计算138. 4桩身承载力169. 5单桩竖向抗拔承载力1710. 6水平承载力186复合地基设计2011. 1一般规定2012. 2承载力计算217施工2413. 1一般规定2414. 2施工准备2515. 3施工流程2716. 4施工控制278质量检验与验收3117. 1一般规定3118. 2施工前检验3119. 3施工过程检验3220. 4施工后检验3221. 5工程质量验收339安全和环境保护3422. 1施工安全3423. 2施工安全35附录A螺杆灌注桩构造示意图37附录B螺杆灌注桩桩型示意图38附录C组合式齿状螺纹钻具示意图40附录D消除挤土效应的屏障技术示意图41附录E螺杆灌注桩的极限侧阻力标准值%k43附录F螺杆灌注桩的极限端阻力标准值Gk45附录G螺杆灌注桩螺纹段的极限侧阻力增强系数£,47附录H螺杆灌注桩钢筋笼保护层示意图49附录I螺杆灌注桩成fit工法过程示意图50附录J螺杆灌注桩扩大体施工过程示意图51附录K螺杆灌注桩施工记录表52附录L螺杆灌注桩质量控制记录表53本标准用词说明54引用标准名录55条文说明56Contents1 GeneralProvisions错误!未定义书签。2 TermsandSymbols错误!未定义书签。2. 1Terms错误!未定义书签。3. 2Symbols错误!未定义书签。3 BasicRequirements错误!未定义书签。4 GeotechnicalInvestigations错误!未定义书签。5 DesignofPart-ScrewPileFoundations错误!未定义书签。5.1Generalrequirements错误!未定义书签。5.2Structuralmeasureoffoundationpile错误!未定义书签。5.3Pilecapacitydeterminingofasinglepile.错误!未定义书签。5.4Pilebearingcapacity错误!未定义书签。5.5VerticalupliftcapacityofasinglePile错误!未定义书签。5.6Lateralloadcapacity错误!未定义书签。6DesignofCompositeFoundation错误!未定义书签<>6. IGeneralrequirements错误!未定义书签。7. 2Capacitydetermining错误!未定义书签。7Construction错误!未定义书签。7. 1Basicrequirements错误!未定义书签。7. 2Constructionpreparation错误!未定义书签。7. 3Constructionprocess错误!未定义书签。8. 4Constructioncontrol错误!未定义书签。8QualityInspectionandAcceptance错误!未定义书签。8. 1Generalrequirements错误!未定义书签。8. 2Pre-constructioninspection错误!未定义书签。8. 3Inspectionduringconstruction错误!未定义书签。8. 4Post-constructioninspection错误!未定义书签。9. 5Acceptanceofengineeringquality.错误!未定义书签。9SafetyandEnvironmentalProtection错误!未定义书签。10. 1Safetyinconstruction错误!未定义书签。11. 2Environmentalprotection错误!未定义书签。Appendix A Detaildrawingofpart-screwpiles错误!未定义书签。Appendix B Piletypesofpart-screwpiles错误!未定义书签。Appendix C Assembledtoothedthreaddrilling100IS错误!未定义书签。Appendix D Sketchmapofbarriertechnologyforelininatingpilecompactingeffect错误!未定义书签。Appendix E StandardvalueofUltimateshaftresistance错误!未定义书签。Appendix F StandardvalueofUltimatetipresistanceqpi错误!未定义书签。AppendixGEnhancementcoefficientoftheultimatelateralresistanceofthethreadedsectionatthez-thlayer.错误!未定义书签。AppendixHSchematicofconcreteprotectivelayerforscrewpile错误!未定义书签。Appendix I Schematicofcomeletedpileworkingmethodforscrewpiles错误!未定义书签。Appendix J Schematicdiagramofexpandedbodyformingprocessofpart-screwpiles错误!未定义书签。Appendix K Constructionrecordsofpart-screwpiles.错误!未定义书签。Appendix L Designspecificationofpart-screwPileS错误!未定义书签。ExplanationofWordinginThisStandard错误!未定义书签。1.istofQuotedStandards错误!未定义书签。Addition:ExplanationofProvisions错误!未定义书签。IOi.o.为规范福建省螺杆灌注桩的设计、施工与验收,做到安全适用、技术先进、经济合理、保证质量、保护环境,制定本规程。1.0.2本规程适用于工业与民用建(构)筑物及市政工程中螺杆灌注桩的设计、施工及验收。1.0.3螺杆灌注桩技术适用于一般粘性土、粉土、砂土、角砾、圆砾、碎石、卵石、全强风化岩、饱和单轴抗压强度W15MPa的中等风化岩层等岩土层。1.0.4螺杆灌注桩的设计与施工,应综合考虑工程地质与水文地质条件、上部结构类型和荷载特征、施工技术及环境条件等,并合理选用成孔工艺和施工设备,加强施工质量的控制和管理。1.0.5进行螺杆灌注桩的设计、施工及验收时,除应符合本规程外,尚应符合国家和福建省现行有关规范、规程及标准的规定。2术语和符号2.1 术语2.1.1螺杆灌注桩screwpile一种桩身上部为直杆段、下部为螺纹段的组合式混凝土灌注桩,构造大样图见附录A。2.1.2标准同步standardsynchronousmanner钻杆每向上(下)相应位移一个螺距,钻杆相应正向(反向)旋转一周,所形成的桩孔或桩为等距螺纹。2.1.3非标准同步nonstandardsynchronousmanner钻杆每向上(下)相应位移一个螺距,钻杆相应反向(正向)旋转一周,所形成的桩孔或桩为非等距螺纹。2.1.4非同步non-synchronizedmanner钻具向下(向上)移动个螺距,钻杆旋转大于或小于一周,可改变转速和钻杆尺寸从而调整取土量,所形成的桩孔为圆柱形。2.1.5螺杆灌注桩外径outerdiameterofscrewpile桩身包括螺牙在内的外轮廓的直径。2.1.6螺杆灌注桩内径innerdiameterofscrewpile螺纹段上下螺牙间圆柱体部分的直径。2.1.7桩身螺牙screwthread施工完成后在桩身表面形成的具有螺旋线形式的连续凸起。2.1. 8设计桩径designpilediameter用于单桩竖向承载力计算时,在直杆段和螺纹段均为螺杆灌注桩外径;用于桩身承载力验算时,在直杆段为螺杆灌注桩外径,在螺纹段为螺杆灌注桩内径。2.1.9 褥垫层cushion指设置于基础和复合地基之间用以调整桩土应力比,减小桩土不均匀沉降的传力层。2.1.10 螺距screwpitch螺杆灌注桩桩身螺纹段相邻螺牙之间的中心距。2.1.11 螺牙厚度thethicknessofthescrewthread螺牙沿轴线方向的长度。1.1.1 12螺牙宽度thewidthofthescrewthread螺牙垂直于轴线方向的长度。1.1.13 桩芯pilecore螺杆灌注桩螺纹段不包括螺牙的桩体。1.1.14 螺杆灌注桩扩大体expandedbodyofpart-screwpile在螺杆灌注桩桩身或桩端部分通过重复压灌或机械挤土扩孔连续泵送混凝土形成的扩大桩身。2. 2符号2.1.1 作用效应相应于荷载效应基本组合时,作用于螺杆灌注桩N顶的轴向压力值相应于荷载效应基本组合时,作用于螺杆灌注桩一螺纹段顶截面的轴向压力设计值2.1.2 抗力和材料性能QUk螺杆灌注桩单桩竖向极限承载力标准值Qski单桩直杆段总极限侧阻力标准值Qsk2单桩螺纹段总极限侧阻力标准值Qm单桩扩大体段总极限侧阻力标准值Qpk单桩总极限端阻力标准值Tuk单桩抗拔极限承载力标准值Tukf单桩直杆段抗拔极限承载力标准值Tuk2单桩螺纹段抗拔极限承载力标准值Tuk3单桩扩大体段抗拔极限承载力标准值fc混凝土轴心抗压强度设计值桩体混凝土试块(边长150mm立方体)标准养feu护28d立方体抗压强度平均值fspk深度修正后的复合地基承载力特征值fsk处理后桩间土承载力特征值frk岩石单轴饱和
