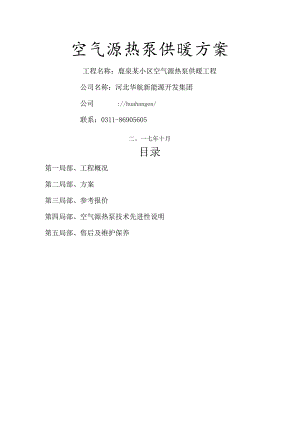

空气源热泵供暖方案工程名称：鹿泉某小区空气源热泵供暖工程公司名称：河北华航新能源开发集团公司:/huahangen/联系：0311-86905605二。一七年十月目录第一局部、工程概况第二局部、方案第三局部、参考报价第四局部、空气源热泵技术先进性说明第五局部、售后及维护保养第一局部、工程概况本小区位于石家庄市-鹿泉区，建筑面积约为15万平方米；住宅楼、综合楼、配套公建、幼儿园。现要求空气源热泵机组供暖，要求冬季室内温度到达18±20Co室内供暖末为：地暖，建筑节能为65节能（暂定）。.wd.第二局部、方案2.1 方案理念采用空气源热泵机组供暖，冬季室内温度到达18±2,可根据现场实际条件及运营成本考虑，选择适宜方式运行管理。本方案采用空气源热暖系统，设计思路最重要的是表达系统的节能性、可靠性、设计科学性。a、节能性空气源机组主要从空气中吸收热量，冬季制热时吸收空气中的热量、为房间提供采暖用的热量，充分节约能源。为充分适应建筑的负荷差异，所选择的机组能量输出可根据终端负荷决定的室内系统水温自动调节机组的启停，使主机间歇性运转。b、可靠性该系统系统灵活简洁，投资成本少，运行费用省，维护方便，使用寿命长。主机采用微电脑集中控制，可基本消除误操作对系统的影响，使操作轻松、便捷，维护成本降低。系统完善的外部自动控制设计，保证了系统最正确的运行状态和运行效果。该小区空气源热泵采暖实施方方案为两种：方案一：热泵机组集中式摆放，切原集中供暖换热站，以热泵机组替代；原有二次管网进展相应的调整主管路汇至热泵集群位置。以集中供暖的方式为该小区供暖。方案二：热泵机组分散式摆放，安置位置：各栋住宅楼楼顶，各栋楼均为一个供暖的系统，不敷设二次管网，只对各个楼供暖主管路进展调整即可。以局部集中供暖方式为该小区供暖。2.2 设计依据1、GB50736-2012民用建筑供暖通风与空气调节设计标准2、GB50189-2005公共建筑节能设计标准3、GB50045-2005高层民用建筑设计防火标准4、GB50243-2002通风与空调工程施工质量验收标准2.3 方案内容2.2.1负荷计算、机组选型序号名称建筑性质要求/地暖总负荷/KlV机组型号机组数量/台安装位置1小区住宅-小区地暖7500HLX-140IlADG2待定注:1 .热指标：50Wnf,入住系数:0.8。2 .HLX-MOHADG2为超低温空气源热泵机组（补气增培），选型工况-7C,最高处水温度55o3 .该工程暖通局部图纸确定后根据实际负荷确定热泵机组数量。2.2.2方案实施介绍方案一:在原有换热站位置或在满足空气源热泵机组安装条件的环境下安装机组，与原主管路对接；机群占地面积约为600m2及相应的泵房（类似于拾里洋房泵房），电源直接敷设至设备区。方案二：机组直接布置在楼顶上，占地面积根据机组的实际数量确定；设备区水电到位，楼内供暖主管路根据供热机组在顶上进展相应调整。a）主机摆放位置由于热泵机组所需的热量基本上全部来自室外大气环境,因此机组的室外安装位置及运行环境对发挥热泵性能至关重要。总的来说，机组应安装在室外,尽可能选择朝阳或不背风的地方。由于本机组较大，重量重，尽量使机组落地安装。但考虑室外没有空间放置，所以放置在楼顶。为了保证机组有足够的换风量，机组安装位置处需保证通风流畅;室外安装要有足够的空间，便于机组安装及日后维护、保养。主机放置的位置依据实际现场而定，具体方案实施需与其他工程配合。机组安装：具体要求A.机组横向间距260OmmB.机组纵向间距280OmmC.机组顶面空间2000mmD.±建：管道穿楼板处需预埋；穿墙处砌墙时需预留。E.自来水、消防：该系统的补水源于自来水，要求自来水能到位。b）系统主要组成1 .采暖主机；2 .循环水泵、管道、阀门（含保温）等、以及室内末端系统；3 .采暖主机、循环水泵、末端设备等联合自动控制；4 .主机能量输出自动调节功能；5 .全自动控制功能（主机启停、进出水温、室温等设定及自动运行，无需人员值守）；6 .故障自动诊断功能（运用“黑匣子原理，运行中出现故障，主控系统自动记忆、诊断故障类型，并在主控板上显示不同代号，以便于远程或快速解除系统故障）；7 .全自动保护功能（系统水流量、主机上下压、排气温度、进出水温差、负载等对主机和系统的自动保护）O第三局部、参考报价3.1方案一：序号位置名称规格型号单位数量单价合价总计备注1集中式低温热泵机组HLX-I40IIADG2台52IlOOOO57200000华航-凌熙循环水泵待定台345000135000两用一备/品牌补水定压装置待定套180008000品牌安装项1728000728000待定注：1.本预算仅供参考，不含税金。2 .本预算不含主机根基土建或型钢施工费用。3 .本预算不含主机至变电站（变压器）的主电源线费用。4 进一步实施方案确定后，确定最终的实施方案及预算。3.2方案二:序号位置名称规格型号单位数量单价合价总计备注1局部集中式低温热泵机组HLX-14011ADG2台0000华航-凌熙循环水泵待定台200两用一备/品牌补水泵待定台100品牌安装项100待定注：1 .根据具体每栋楼实际数据进展选型及预算2,本预算仅供参考，不含税金、运费、吊装费。3.本预算不含主机根基土建或型钢施工费用。4.本预算不含主机至变电站（变压器）的主电源线费用。5进一步实施方案确定后，确定最终的实施方案及预算。第四局部、空气源热泵技术先进性说明4.1机组配件描述压缩机：本工程所选用机组选用知名品牌压缩机，在机体内置压缩阀，在高压力、压力过高时可自动卸压至低压端。压缩机可承受最高温130,而一般压缩机的最高承受温度115；之所以选择此种优质的压缩机，就是它具有以上的优点能在恶劣的环境下长时间工作。2）膨胀阀：选用电子膨胀阀使中温高压的液体制冷剂通过其节流成为低温低压的湿蒸汽，然后制冷剂在蒸发器中吸收热量到达制冷效果，膨胀阀通过蒸发器末端的过热度变化来控制阀门流量，防止出现蒸发器面积利用缺乏和液击现象。3）套管式换热器：选用套管式换热器，内螺纹设计，换热面积更大，换热性能更好；自带冲洗功能，不易结垢。4）翅片换热器：翅片换热器采用高效外助片紫铜管，传热性能稳定，亲水性强，换热性能高。5）芯片：电路控制器采用微电脑控制，无须人员看管操作。6）热保护器和接触器：实现对电路的过载保护，使控制系统更加安全。4.2机组技术先进性1）高效节能该机组机组输出能量与输入电能之比即能效比ICOP）一般在24之间，平均可到达3以上。2性能稳定热泵机组能否正常运行与坏境的温度有很大关系，机组的参数设置不当，会导致机组在冬天不能正常运行，出现出力不够甚至结霜停机等现象，该产品产品每台都过-25环境工况测试。空气源热泵机组稳定的性能，是客户的使用保障。3）模块化控制功能由多台机组构成的系统，实现模块化控制，自动控制调节每台机组的运行时间和投入运行的顺序，保证每台机组总运行时间一致，整个系统的高效、优化运行。4）安全可靠性可以多台机组并联使用，其中某台机组出现故障时,不会导致整个系统停机,其它机组仍可安全工作，系统安装有多种高精度传感器进展监测，具有多种保护装置。A、传感器：排气温度传感器、环境温度传感器、盘管温度传感器、补水温度传感器、出水温度传感器、冷媒高压传感器、低压传感器等；B、保护装置：机组具有高、低启动器故除保护、低压保护开关、压缩机过电流保护器、吸气压力过低、压缩机排气压力过高、内部过载继电器、装置等。以上各种保护功能均能通过手动复位，并储存和显示相应的警报信息；C、系统运行温度宽广（-25-45oC）恶劣的条件下也能正常运行；D、完整的自诊断功能迅速准确地发现系统内在问题，并显示出来，提示用户故障所在；E、具有掉电保护功能，保证即使发生断电后，主机也能自动恢复到先前设定的运转模式，不必重新设定运行参数。5）自动化霜机组具有防冻和自动化霜功能，确保机组在低温环境条件下性能稳定可靠。采用四通阀换向除霜系统，结合微电脑芯片控制有效保证除霜效果。构造简单，成本低，除霜过程控制简单，系统稳定、可靠。6）运行噪音小每台主机都有很严格的噪声系数设计,运用现代计算机仿真技术结合设计风道系统，有效减少高频噪音。7）全方位保护机组有全方位的保护系统、各种参数查询、系统参数查询等功能，采用故障实时汉显，无需查询故障代码。运行安全可靠、方便，真正做到无需人员值守，节省开支。8）智能调节控制技术采用电子膨胀阀，结合微电脑芯片实现准确根据热泵工况进展自动调节，使压缩机稳定的工作在最正确工况下，机组寿命更长。系统根据测试各参数值IC输出控制信号，通过IC驱动膨胀阀调节相应参数值下的开度，使压缩机稳定的工作在最正确的工况下。第五局部、售后及维护保养5.1售后我方参提供以下质量保证和售后服务承诺：在设备安装调试运行验收合格后，商用主机质量保证期为验收合格后的宽年。5.Ll质量保证期内设备运行发生故障，我公司免费提供咨询、无偿维修服务。5.L2质量保证期外我公司设有售后服务部，设有专职售后服务工程师，随时待命为用户排忧解难。从“华航凌熙空气源热泵机组运行开场，我公司义务进展沟通以了解机组的运行情况，排除一切可能发生故障的隐患，对机组及时进展调理与用户随时交流经历。5.2维护及保养人工：1人兼职/全职）工作内容:每个采暖季（制冷）季开场之前需要清洗机组翅片、检查管路、清洗管路、补水排气、开机试运行；期间不定期巡视机组（水系统）运行，出现阀门、阀件管路破裂需要找专业管工更换（设备及系统安装质量达标的情况下，阀门阀件破裂的可能性小）费用：工人工资（兼职/全职）、更换阀门人工及材料费（根据实际破损情况确定，单基本没有）、常用工具一套（管钳、扳手、护套线、螺丝刀、剥线钳、钳子、万用表等）。
