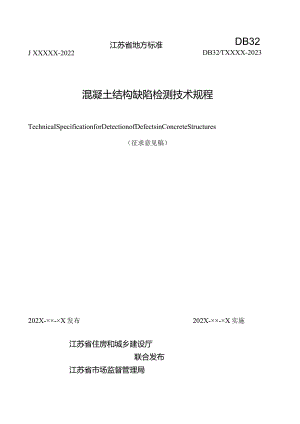

江苏省地方标准DB32J XXXXX-2022DB32TXXXX-2023混凝土结构缺陷检测技术规程TechnicaISpecificationforDetectionofDefectsinConcreteStructures（征求意见稿）202X-××-×X发布202X-××-×X实施江苏省住房和城乡建设厅联合发布江苏省市场监督管理局1总则12术语和符号22.1 术语22.2 符号43基本规定73.1 检测工作程序73.2 检测方法选择83.3 数据采集104雷达法114.1 一般规定114.2 检测条件124.3 设备及参数124.4 检测步骤184.5 数据处理与结果判定205阵列超声成像法295.1 一般规定295.2 检测条件305.3 设备及参数315.4 检测步骤325.5 数据处理与结果判定356冲击弹性波法376.1一般规定376.2检测条件376.3设备及参数386.4检测步骤40I混凝土厚度检测4011混凝土内部缺陷检测41m钢管混凝土脱空检测43IV混凝土裂缝深度检测45V孔道注浆密实度检测476.5数据分析与结果判定49I混凝土厚度检测4911混凝土内部缺陷检测50m钢管混凝土脱空检测52IV混凝土裂缝深度检测53V孔道注浆密实度检测547检测结果与数据管理587.1 检测结果验证587.2 检测数据管理598检测报告62附录A雷达检测仪参数标定方法64A.1电磁波速标定方法64A.2介电常数标定方法66附录B超声断面成像仪检测标定方法67附录C冲击弹性波检测仪波速标定方法69附录D检测报告和相关用表73本标准用词说明79引用标准名录80条文说明81IV1.0.1为规范混凝土结构实体、构件质量缺陷检测方法和技术要求，保证检测结果的可靠性，制定本规程。1.0.2本规程适用于雷达法、阵列超声成像法、冲击弹性波法检测混凝土结构实体和预制构件质量缺陷。1.0.3混凝土质量缺陷检测除应符合本规程规定外，尚应符合国家、行业及江苏省现行有关标准的规定。2术语和符号2.1术语2.0.1雷达法radarmethod利用不同介质电磁波阻抗和几何形态的差异，根据反射回波的振幅及频率随时间变化的构成图像，并进行分析的方法。2.0.2垂直分辨率VertiCaIresolution雷达能够探测到的物体的垂向最小尺度。2.0.3水平分辨率horizontalresolution雷达能够分辨的物体的水平最小尺度。2.0.4阵列超声成像法arrayultrasoundimagingmethod采用多通道脉冲回波技术，一个通道发送超声波信号、其余通道接收回波,每个通道轮流发送、其余通道轮流接收，完成全部nx（n-l）个A扫描（n为通道数），通过A扫描计算生成B扫描，并使用合成孔径聚焦技术实时显示B扫描图像的检测方法。2.0.5A扫描A-scan采用阵列超声成像法检测时，对某一定点（线）接收到的超声波信号回波进行波形处理，横坐标代表超声波在被测材料中的传播时间或传播距离，纵坐标代表超声波反射波的幅值。2.0.6B扫描B-scan采用阵列超声成像法检测时，针对与超声波传播方向平行且与构件被测表面垂直的剖面，将A扫描得到的超声波信号回波进行二维平面成像处理，横坐标代表扫描的位移，纵坐标代表超声波传播的深度。2.0.7冲击弹性波法impactelasticwavemethod利用冲击弹性波的频率、波速、幅值等特征，检测混凝土厚度、缺陷等无损检测方法的总称，包括冲击回波法、振动法、层析扫描(CT)法、传播时间差法、相位反转法、面波法等。2.0.8主频mainfrequency对接收冲击弹性波回波信号进行频域分析时，各频率成分的幅值分布中，幅值最大处对应的频率值。2.0.9重心周期centerofgravitycycle根据信号n阶振型能量或振幅平方的加权的周期。2.2符号2.2.1雷达法参数符号：U电磁波在介质中的传播速度，单位：m/ns；。当雷达剖面图像上出现目标杆管状物呈现的抛物线图像时，从抛物线刚出现时的起点至抛物线极值点处，雷达检测仪器走过的距离，单位：m；T11电磁波至偏离目标物顶部距离a处的双程反射时间，单位：ns；电磁波至目标物顶部的双程反射时间，单位：ns；hs芯样上量出的构件表面至目标介质界面的距离，单位：m；/电磁波在构件中的双程传播时间，单位：ns；%介质的相对介电常数，单位：无量纲；hh用于标定的目标体已知厚度，单位：m；f天线中心频率，单位：MHz；a-垂直分辨率，单位：m；时窗长度，单位：ns；max最大探测深度，单位：m；Sp采样率，单位：无量纲；R1反射系数，单位：无量纲；却反射界面上层介质的相对介电常数，单位：无量纲；反射界面下层介质的相对介电常数，单位：无量纲；Hi第i层厚度检测值，单位：m；电磁波第，层结构层中的双程传播时间，单位：ns；Hmj第i层厚度检测平均值，单位：m；Hhn第，层厚度第次检测值，单位：m；Sg第i层结构层厚度检测值标准差，单位：mo2.2.2冲击弹性波法参数符号：Hj冲击回波法检测厚度的第，点检测厚度，单位：m；冲击回波法检测厚度的每个测点有效检测数据条数，单位：无量纲；vp冲击弹性波标定P波波速，单位：km/s；fcji冲击回波法检测厚度的第，点第i次检测主频，单位：kHz；Tcji冲击回波法检测厚度的第J点第i次检测卓越周期，单位：ms；H冲击回波法检测厚度的测区判定厚度，单位：m；N冲击回波法检测厚度的测区总测点数，单位：无量纲；Til脱空检测的测试卓越周期，单位：ms；T2i脱空检测的测试振动持续时间，单位：ms；7；脱空检测的基准卓越周期（标定平均值,在脱空区域标定获取），单位：ms；T2脱空检测的基准振动持续时间（标定平均值，在脱空区域标定获取），单位：ms；Hl裂缝检测的深度，单位：m；相位反转法检测裂缝测点间隔，单位：m；1.0相位反转法检测裂缝首距离，单位：m；T1传播时间差法检测裂缝的传播时间，单位：ms；1.传播时间差法检测裂缝的激发/受信点到裂缝开口处的直线距离,单位：m；2面波法检测裂缝的激振面波波长，单位：m；A-面波法检测裂缝的振幅比，单位：无量纲；J面波法检测裂缝的计算常数，单位：无量纲；fi波速标定时的第i次检测主频，单位：ms；Ti波速标定时的第I.次检测卓越周期，单位：ms；1.2波速标定时的两个接收传感器间的直线距离，单位：m；N波速标定时的两个传感器所接收到信号的时间差；r1波速标定时的激发点传感器接收电压的基准线数值开始变化点的时间数值；G波速标定时的接收点传感器接收电压的基准线数值开始变化点的时间数值。3基本规定3.1检测工作程序3.1.1 混凝土缺陷检测流程宜按图3.1.1进行。图3.1.1检测流程图3.1.2 初步调查应以确认委托方的检测要求和制定有针对性的检测方案为目的。初步调查可采取踏勘现场、搜集和分析资料、询问有关人员等方法。3.1.3 资料收集宜包括下列内容：1委托方和相关单位的检测目的和具体要求；2设计资料、施工资料、监理资料、养护与维修加固资料；3构件技术状况、相应检测条件信息等；4辅助现场检测和数据判断的其他资料。【条文说明】3.1.3调查和收集相关资料在前期的准备工作中是非常重要的,是为了综合分析产生质量问题的原因及为编制检测方案提供依据，有助于检测过程的实施，同时有利于综合分析测试结果。3.1.4 混凝土缺陷现场检测方案宜包括下列主要内容：1工程或构件概况，包括构件类型、设计、施工及监理单位，建造年代或检测时工程的进度情况等;2委托方的检测目的或检测要求；3检测依据，包括检测所依据的标准及有关的技术资料等；4检测范围、检测项目和选用的检测方法；5检测的方式、检验批的划分、抽样方法和检测数量；6检测人员和仪器设备情祝；7检测工作进度计划；8需要委托方配合的工作；9检测中的安全与环保措施。1.1.5 现场检测前应确认所用仪器、设备的适用范围和检测精度能够满足检测项目的要求。检测时，所用仪器、设备应在检定或校准周期内，并应处于正常状态。1.1.6 现场取得的试样应及时标识并妥善保存。1.1.7 当发现检测数据数量不足或检测数据出现异常情祝时，应进行补充检测或复检，补充检测或复检应有必要的说明。1.1.8 混凝土质量缺陷宜采用两种及以上非破损方法进行，必要时宜通过钻取混凝土芯样或剔凿进行验证。1.1.9 混凝土缺陷现场检测工作结束后，应及时提出针对由于检测造成构件局部损伤的修补建议。3.2 检测方法选择3.2.1 混凝土缺陷检测方法应根据技术状况、检测目的、现场条件，综合选择合适的检测方法和对应的仪器设备。3.2.2 混凝土缺陷检测方法的选择应符合下列规定：1雷达法、阵列超声成像法和冲击弹性波法均可适用于单个可测面的混凝土构件缺陷的检测，当被测构件存在一对相互平行的可测面时，亦可采用冲击弹性波法进行双面对测；2当构件内部钢筋分布较密或存在电磁环境干扰时，宜采用阵列超声成像法或冲击弹性波法进行检测；3有夹心保温、外保温或外饰面的部位，不应采用阵列超声成像法；4对于不同构件类型的各类缺陷的检测方法的选用可按表322的规定确定。表3.2.2检测方法选择序号缺陷类型适用方法雷达法阵列超声成像法冲击弹性波法150OnIm厚度内混凝土梁、板、柱孔洞2不密实3不良结合面4500lOOOmm厚度内混凝土梁、板、柱孔洞X5不密实X6不良结合面×7100O1500mm厚度内混凝土梁、板、柱孔洞X8不密实X9不良结合面×10混凝土梁、板、柱孔道注浆密实度X11混凝土梁、板、柱钢管混凝土脱空XX12混凝土梁、板、柱裂缝XX13500mm厚度内混凝土板厚度偏差序号缺陷类型适用方法雷达法阵列超声成像法冲击弹性波法14500100Omrn厚度内混凝土板厚度偏差X【条文说明】3.2.2雷达法检测500mm厚度内混凝土梁、板、柱构件内部缺陷、厚度偏差宜使用1200MHZ天线，500100Omm厚度内混凝土梁、板、柱构件内部缺陷、厚度偏差宜使用600MHz天线，10001500mm厚度内混凝土梁、板、柱构件内部缺陷、厚度偏差宜使用200MHZ天线。裂缝检测不推荐使用雷达法，透视雷达仅对100mm深度处水平裂缝敏感。3.3 数据采集3.3.1 检测获取的数据或信息应满足下列要求：
