数字实验电路板工艺装配报告.docx

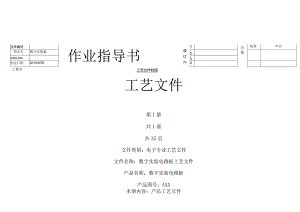

文件编号制品名数字实验板机种名/版本制定日期2010/6/28作业指导书1234改订日期起案审议决裁工程名工艺文件封面工艺文件第1册共1册共35页文件类别：电子专业工艺文件文件名称：数字实验电路板工艺文件产品名称：数字实验电路板产品图号：AAA本册内容：产品工艺文件文件编号制品名数字实验板机种名/版本制定日期2010/6/28作业指导书1234改订日期起案审议决裁工程名目录工艺文件目录序号工艺文件名称页号备注1封面12目录23工艺流程图34元器件清单45仪器仪表明细表56工艺过程表67工时消耗定额表78材料消耗定额表89手插1910手插21011手插31112手插41213手插51314手插61415手插71516手插检验1617焊接基础知识1718焊接18工艺文件目录文件编号制品名数字实验板机种名/版本制定日期2010/6/28作业指导书1234改订日期起案审议决裁序号工艺文件名称页号备注19产品规范1920焊点检验12021焊点检验22122组装2223特殊元件安装2324贴片介绍2425品管抽样检查2526不合格实物图2627常见的不良焊点及其形成原因12728常见的不良焊点及其形成原因22829静电防护2930各站静电要求3031动态测试3132调试流程及常见问题3233维修站3334产品包装3435实训心得353636工程名工艺流程图装配准备工艺图纸-I工夹具II例行实验I装箝出厂工艺流程图文件编号制品名数字实验板机种名/版本制定日期2010/6/28作业指导书1决裁起案审议234改订日期工程名元器件清单元器件清单文件编号制品名数字实验板机种名/版本制定日期2010/6/28工程名作业指导书仪器仪表明细表改订日期1234起案审议序号器件类型器件参数数量备注1NE555芯片22SN74LS04芯片13CD45UBE芯片24轻触开关6*6*4355IC座DIP1416电源座0617三端稳压器L7805CV18六角铜柱10mm+6mm49测试座40PIN110贴片电容08051511贴片电阻06036012散热片15*10*20132位共阴数码管114红色发光二极管915绿色发光二极管816拨动开关1317电位器118安规电容119二极管4007120保险管121电解电容470uF25V10uF25V2仪器仪表明细表制品名数字实验板机种名/版本制定日期2010/6/28文件编号作业指导书改订日期起案审议决裁序号型号名称数量备注1高频信号发生器2示波器33V稳压电源4亳伏表5指针万用表6数字万用表工程名工艺过程表文件编号制品名数字实验板机种名/版本制定日期2010/6/28作业指导书1234改订日期起案审议决裁工艺过程表序号工位顺序号作业内容摘要备注1插件1插入数码管，拨动开关，4511芯片2插件2插入发光二极管3插件3插入轻触开关，圆角型排座4插件4插入40PIN测试座5插件5插入波动开关6插件6插入电容，LED,电源座，三端稳压管，散热片7插件7插入555芯片，电容，电阻，74SL04芯片8插件检验检验整个电路板9浸焊印制电路板焊接10补焊1修补焊点H补焊2修补焊点12装硬件1装入电位器13装硬件2装入4个固定管柱14装硬件3装入螺帽15开口量工作点、整机电流16基板调试调试各个模块17总装1装拉线，焊线18总装2焊喇叭线，整理，进壳19整机调试1调试电源部分20整机调试2调试数码显示和LED显示工程名工艺消耗定额表工时消耗定额表制品名数字实验板机种名/版本制定日期2010/6/28文件编号作业指导书改订日期起案审议序号工序名称工时数/S数量备注1插件1522插件2533插件3644插件4765插件5546插件6657插件7438插件检验619浸焊8110补焊17111补焊26112装硬件15113装硬件25114装硬件35115开口6116基板调试8117总装18118总装28119整机调试18120整机调试281工程名材料消耗定额表材料消耗定额表序号型号名称数量备注1NE555芯片22SN74LS04芯片13CD4511BE芯片246*6*43轻触开关55DIP14IC座16¢6电源座17L7805CV三端稳压器1810mm+6mm六角铜柱4940PIN测试座1100805贴片电容15110603贴片电阻601215*10*20散热片132位共阴数码管114红色发光二极管915绿色发光二极管816拨动开关1317电位微118安规电容1194007二极管120保险管1文件编号制品名数字实验板机种名/版本制定日期2010/6/28工程名手插1作业指导书操作顺序及方法改订日期1234起案审议注意事项及处理方法使用资材名NO资材名位号材料描述规格数 量1CD451IBE1、2集成芯片22LG4021AH3数码管13K4拨动开关11、核对产品（线路板的型号是否与工艺文件所指型号规格相同）2、确定本工位所使用的资材和工具3、操作时必须戴防静电腕带4、领取电路带及本工位所需元件放入料盒中5、随时保持工作台清洁作业顺序；1如图所示位置插装本工位元件2固定线路板与夹具中3将元器件按图示为时插入线路板中（注意极性）4将本工位的元器件进行焊接（注意锡量及加热时间防止虚焊）5检验本工序及上道工序无误转入下到工序1、集成芯片，数码管查到位且正确2、材料盒元件要和料盒中的料型号一致，定时定量投放元器件3、元件插装时应对元件编号再次确认4、当元件中出现不良元件放到废料盒中与良品分离放置5、发现异常现象不能解决及时通知主管人员文件编号制品名数字实验板机种名/版本制定日期2010/6/28工程名手插2作业指导书1234改订日期起案审议决裁操作顺序及方法注意事项及处理方法使用资材名NO资材名位号材料描述规格数 量4LED （红）56发光二极管¢385LED （绿）78发光二极管8作业前准备事项1核对产品（线路板的型号是否与工艺文件所指型号规格相同）2确定本工位所使用的资材和工具3操作时必须戴防静电腕带4领取电路带及本工位所需元件放入料盒中5随时保持工作台清洁作业顺序；1如图所示箭头位置插装本工位元件2固定线路板与夹具中3将元器件按图示为时插入线路板中（注意极性）4将本工位的元器件进行焊接（注意锡量及加热时间防止虚焊）检验本工序及上道工序无误转入下到工序6、发光二极管查到位且正确7、材料盒元件要和料盒中的料型号一致，定时定量投放元器件8、元件插装时应对元件编号再次确认9、当元件中出现不良元件放到废料盒中与良品分离放置10.发现异常现象不能解决及时通知主管人员文件编号制品名数字实验板机种名/版本制定日期2010/6/2
