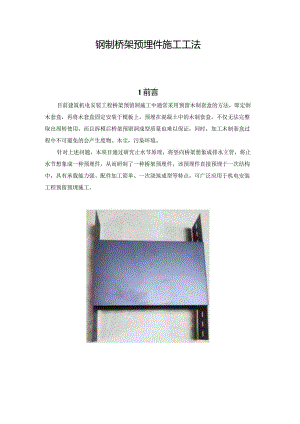

钢制桥架预埋件施工工法1前言目前建筑机电安装工程桥架预留洞施工中通常采用预留木制套盒的方法，即定制木套盒，再将木套盒固定安装于模板上。预埋在混凝土中的木制套盒，不仅无法完整取出周转使用，而且拆模后桥架预留洞成型质量也难以保证，同时，加工木制套盒过程中不可避免的会产生废物、木尘，污染环境。针对上述问题，本项目通过研究止水节原理，将竖向桥架想象成排水立管，将止水节想象成一种预埋件，从而研制了一种桥架预埋件，该预埋件直接预埋于一次结构中，具有承载能力强、配件加工简单、一次浇筑成型等特点，可广泛应用于机电安装工程预留预埋施工。2工法特点2.1 操作简便本工法中仅需在模板上定位开洞，将带有固定板的预埋件插入孔洞中，再用螺钉固定好固定板，最后预埋件中放入填充物封口即可。2.2 后期桥架安装便捷刚性预埋件强度及可塑性远优于木制预埋件，所以预埋完成后待桥架安装时可更加适配，减少不必要的返工，从而有效做到缩减工期的效果。2.3 降本增效本工法无需预制木制套盒，桥架预埋件与混凝土结构一次浇筑成型，从而节省后期桥架吊洞及防火封堵费用，大大降低施工成本，提升项目效益。2.4 规避安全隐患对比传统桥架预留洞施工，本工法采用预埋件与混凝土结构一次浇筑成型，规避了因防火封堵施工不规范造成的火灾隐患及桥架预留洞口坠物隐患。3适用范围本工法适用于所有常规项目桥架洞口预留预埋施工作业，尤其适用于竖向强弱电井内桥架洞口预留预埋。4工艺原理本工法中采用的预埋件由桥架连接片、桥架盖板及桥架左右两侧固定板组成。现场应用时，在模板上定位开孔后，用螺钉将固定板固定在模板上，预埋件中放入可周转式硬质泡沫板填充物封口即可，拆模后可直接进行桥架安装施工，无需进行防火堵封，从而达到减少人力及费用的效果，并且防火效果相较于传统预埋件后续防火封堵效果有过之而无不及。图1BIM效果图5施工工艺流程及操作要点5.1 工艺流程5.2 操作要点：521技术准备本工法采用预埋件施工，需施工前期将原设计图纸电井处综合考虑各种因素后进行排布深化。对照图纸中的桥架型号，准备相应型号的桥架预埋件、配件以及所需的施工工具。5.2.2 配件加工制作将桥架连接片安装在桥架上下两侧，将桥架盖板与桥架下方折出50mm,与桥架成九十度直角当作固定板，并在固定片上钻八个对称的小孔，用来穿螺钉固定桥架预埋件。固定板尺寸：20mm*桥架尺寸，连接片为常规桥架连接片，插入模板长度为100mm。配件整体效果图BlM模型解析图标记：1、活动式桥架连接片2、固定孔3、主体4、螺丝孔5、固定板5.2.3 配件定位预埋1）在模板上定位并使用角磨机在模板上开出桥架预埋件所需孔洞。拆模后实体效果图模板预留洞口实拍图5.2.4 配件安装及检查紧钉在模板上，并再次对照图纸确保预留洞口位置无误。安装在模板实拍图完成配件封堵实拍图将桥架预留洞配件上的桥架连接片插入模板开出的孔洞，用螺钉将固定板6材料与设备6.1材料序号名称规格型号单位数量用途1桥架若干个若干预埋件2桥架连接片配套桥架个若干链接装置3螺杆8#个若干固定装置4螺母10#个若干固定装置5螺钉10-20mm个若干固定装置6固定板200*25块若干固定装置6.2设备序号名称规格型号单位数量用途1角磨机3KV个1模板开洞2手电钻20V个1预埋件开孔3扳手若干个1打螺丝7质量控制7.1 质量控制标准建筑电气工程施工质量验收规范GB-50303-2015施工现场临时用电安全技术规范JGJ46-2005施工现场机械设备检查技术规范JGJ160-20167.2 质量控制要点7.2.1 桥架预埋件采用的材料厚度必须21.5mm。7.2.2 且购置的材料必须有质量检验部门的产品合格证及检验报告。7.2.3 接固定板及桥架时必须满焊，防止咬肉、夹渣。7.2.4 装置预埋时必须经过准确测量，检测误差W3mm,将预埋件固定于模板上，且放入填充物封口即可。725桥架安装阶段与预埋件接驳时，垂直偏差2mm°8安全措施8.1 电焊工必须持有有效的特种操作证件，且经项目部教育后方可进场施工,施工人员的劳保用品需配备齐全。8.2 工具应随手放入工具袋，拆卸下的物料及余料和废料应及时清理运走,不得任意放置或向下丢弃，传递物料时不得抛掷。8.3 3使用固定式直梯进行攀登作业时，攀登高度宜为5m,且不超过Iom。当攀登高度超过3m时,加设护笼，超过8m时,应设置梯间平台。8.4不得两人同时在梯子上作业。在通道处使用梯子作业时，应有专人监护或设置围栏。脚手架操作层上不得使用梯子进行作业。8.5安装加工区内机械上的各种安全防护及保险装置和各种安全信息装置必须齐全有效。9环保措施9.1施工现场对加工剩余边角料及时分拣，边角料体积较大的回收、再利用。9.2加工区内进行切割作业时，配备降噪棚，避免噪声污染。9.3加工区内进行焊接作业时，配备防护棚，避免光污染。9.4施工现场划定预埋件专用堆场，并要求堆场内码放整齐。9.5施工时所使用的机具均采用节能机具。9.6预埋件封堵所使用硬泡沫板使用可重复使用材料。IO效益分析10.1 经济效益经测算传统桥架预留洞后期桥架安装吊洞及防火封堵每处需要人工约半工日，而使用该装置则免除此部分费用，即相比传统桥架预留洞，每处约节省人工半工口。青海中医院项目共两栋单体、管道夹层及地下室，共计186处桥架预留洞，每处约节省人工半工日，按照合同工日计算（200元/工日）：IOo*186=18600元，每处节省材料费45元：188*45=8460元，即共计节省成本：27060元。10.2 社会效益此工法大大提高了桥架预留洞的观感质量，切实推进了项目进度，节约工期，降低成本，规避了桥架预留洞口坠物隐患及因防火封堵施工不规范造成的火灾隐患，获得了业主方及监理方的一致认可，提高了公司的地区影响力。
