管材承插式密封圈连接及密封圈要求.docx

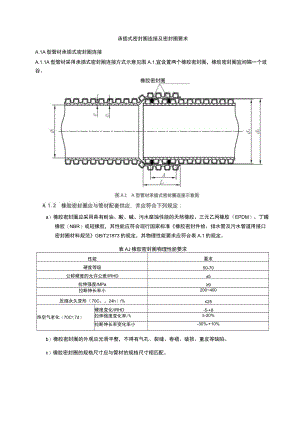

承插式密封圈连接及密封圈要求A.1A型管材承插式密封圈连接A.1.1A型管材采用承插式密封圈连接方式示意见图A.1,宜设置两个橡胶密封圈，橡胶密封圈宜间隔一个波谷。橡胶密封圈a）橡胶密封圈应采用具有耐油、酸、碱、污水腐蚀性能的天然橡胶、三元乙丙橡胶（EPDM）、丁睛橡胶（NBR）或硅橡胶，其性能应符合现行国家标准橡胶密封件给、排水管及污水管道用接口密封圈材料规范GB/T21873的规定，其物理性能要求应符合表A.1的规定。表AJ橡胶密封圈物理性能要求性能要求硬度等级50-70公称硬度的允许公差/IRHD±5拉伸强度/MPa9拉断伸长率小200400压缩永久变形（70C。，24h）/%25热空气老化（70Co,7d）硬度变化/IRHD-5-+8拉伸强度变化率/%-20%拉断伸长率变化率小-30%-+10%b）橡胶密封圈的外观应光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷。c）橡胶密封圈的规格尺寸应与管材的规格尺寸相匹配。A.2B型管材承插式密封圈连接A.2.1B型管材采用承插式密封圈连接方式示意见图A.2。预制密封圈图A.2B型管材预制密封圈连接示意图A.2.2预制密封圈应符合下列规定：a）预制密封圈采用的材料不应与管材和连接件发生化学反应，对管材和连接件的性能应无不良影响。b）预制密封圈中橡胶材质的物理性力学性能应符合表A.2的规定。表A.2预制密封圈橡胶材质物理性能要求性能要求试验方法硬度范围4065GB/T6031拉伸强度/MPaGB/T528断裂伸长率/%2400GB/T528压缩永久变形（70Co,24h）20GB/T7759.1热空气老化（70C",7d）硬度变化/IRHD-5+8GB/T6031拉伸强度变化率（的）-20%GB/T528拉断伸长率变化率（%）-30%+10GB/T528c）预制密封圈的外观应光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷。
