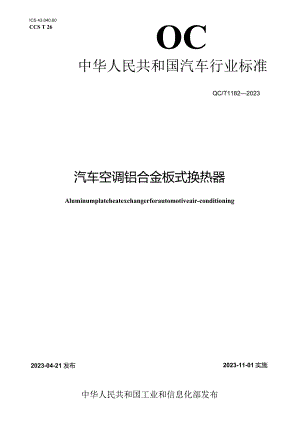

ICS 43.040.60CCS T 26OC中华人民共和国汽车行业标准QC/T11822023汽车空调铝合金板式换热器Aluminumplateheatexchangerforautomotiveair-conditioning2023-04-21 发布2023-11-01实施中华人民共和国工业和信息化部发布中华人民共和国工业和信息化部2023年第7号工业和信息化部批准工业用乙二胺四乙酸等586项行业标准（见附件1）。其中，化工行业32项、石化行业13项、黑色冶金行业9项、有色金属行业51项、机械行业71项、汽车行业43项、船舶行业8项、轻工行业141项、纺织行业35项、包装行业2项、电子行业16项、通信行业165项。批准水处理剂混凝性能的评价方法等53项行业标准外文版（见附件2）。其中，化工行业16项、有色金属行业4项、稀土行业3项、建材行业8项、机械行业7项、轻工行业2项、纺织行业3项、通信行业10项。现予公布。以上化工行业标准（含外文版）由化学工业出版社出版，石化行业标准由中国石化出版社出版，黑色冶金行业标准、有色金属行业标准（含外文版）及稀土行业标准外文版由冶金工业出版社出版，建材行业标准外文版由中国建材工业出版社出版，机械行业标准（含外文版）由机械工业出版社出版，汽车行业标准及包装行业标准由北京科学技术出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，轻工行业标准（含外文版）由中国轻工业出版社出版，纺织行业标准（含外文版）由中国纺织出版社出版，电子行业标准由中国电子技术标准化研究院组织出版，通信行业标准（含外文版）由人民邮电出版社出版，通信行业工程建设标准由北京邮电大学出版社出版。附件：43项汽车行业标准编号、标准名称和实施日期中华人民共和国工业和信息化部二O二三年四月二十一日附件:43项汽车行业标准编号、标准名称和实施日期序号标准编号标准名称被代替标准编号实施日期177QC/T11802023配电车2023-11-01178QC/T11812023汽车空调套管式回热换热器2023-11-011790C/T11822023汽车空调铝合金板式换热器2023-11-01180QC/T11832023汽车空气动力学术语和定义2023-11-01181QC/T11842023汽车零部件再制造产品技术规范装饰用保险杠2023-11-01182QC/T11852023汽车零部件再制造热喷涂修复工艺规范2023-11-01183QC/T11862023汽车零部件再制造产品技术规范涡轮增压器2023-11-01184QC/T11872023汽车安全带试验用假人2023-11-01185QC/T11882023汽车零部件再制造产品技术规范铝合金车身覆盖件2023-11-01186QC/T5562023汽车制动器温度测量方法及热电偶安装要求QC/T55619992023-11-01187QC/T11892023乘用车用保险杠2023-11-01188QC/T542023洒水车QC/T5420062023-11-01189QC/T8492023舞台车QC/T84920112023-11-01190QC/T4572023救护车QC/T45720132023-11-01191QC/T9572023洗扫车QC/T95720132023-11-01192QC/T8482023拉臂式自装卸装置QC/T84820112023-11-01193QC/T7392023油田专用车辆通用技术条件0C/T73920052023-11-01194QC/T9112023电源车QC/T91120132023-11-01195QC/T10102023汽车离合器助力器QC/T101020152023-11-011960C/T11902023汽车离合器分泵2023-11-01197QC/T10112023汽车离合器总泵QC/T101120152023-11-01198QC/T11912023乘用车转向器齿条2023-11-01序号标准编号标准名称被代替标准编号实施日期199QC/T2672023汽车切削加工零件未注公差尺寸的极限偏差QC/T26719992023-11-01200QC/T2682023汽车冷冲压加工零件未注公差尺寸的极限偏差QC/T26819992023-11-01201QC/T2692023汽车铸造零件未注公差尺寸的极限偏差QC/T26919992023-11-01202QC/T2702023汽车用立式锻压钢质模锻件未注公差尺寸的极限偏差QC/T27019992023-11-01203QC/T290172023汽车模制塑料零件未注公差尺寸的极限偏差QC/T2901719912023-11-01204QC/T290872023汽车焊接加工零件未注公差尺寸的极限偏差QC/T2908719922023-11-01205QC/T7142023汽车车身金属覆盖件几何公差QC/T71420042023-11-01206QC/T2652023汽车零部件编号规则QC/T26520042023-11-01207QC/T11922023汽车用环境光传感器2023-11-01208QC/T290902023汽车用刮水电动机QC/T2909019922023-11-01209QC/T1067.42023汽车电线束和电气设备用连接器第4部分：设备连接器（插头）的型式和尺寸2023-11-01210QC/T1067.52023汽车电线束和电气设备用连接器第5部分：设备连接器（插座）的型式和尺寸2023-11-01211QC/T11932023汽车天线放大器2023-11-01212QC/T11942023汽车雨量传感器2023-11-01213QC/T11952023汽车用空气流量传感器2023-11-01214QC/T11962023车载冰箱2023-11-01215QC/T8202023汽车、摩托车仪表用步进电机QC/T82020092023-11-01216QC/T6562023汽车空调用空气调节装置总成QC/T65620002023-11-01217QC/T6652023汽车空调充注阀QC/T66520002023-11-01218QC/T552023汽车座椅舒适性试验方法QC/T5519932023-11-01219QC/T11972023汽车气压制动系统用冷凝器性能要求及台架试验方法2023-11-01目次前言IlI1范围12规范性引用文件13术语和定义14技术要求15 试验方法36 检验规则97 标志、包装、运输和贮存10前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国汽车标准化技术委员会（SACZTCl14）提出并归口。本文件起草单位：浙江三花汽车零部件有限公司、中国汽车工业协会汽车空调分会、上海爱斯达克汽车空调系统有限公司、东风汽车集团有限公司、浙江三田汽车空调压缩机有限公司、南京奥特佳新能源科技有限公司、博耐尔汽车电气系统有限公司、中国质量认证中心、南方英特空调有限公司、上海海立新能源技术有限公司、吉林大学、中国科学院理化技术研究所、上海天菌空气处理设备有限公司、爱发科东方真空（成都）有限公司、天津格特斯检测设备技术开发有限公司、中国第一汽车集团有限公司、东风汽车股份有限公司、芜湖通联汽车部件有限公司、浙江龙腾空调有限公司、浙江兰通空调设备有限公司、天津三电汽车空调有限公司、重庆建设车用空调器有限责任公司、豫新汽车热管理科技有限公司、湖北美标汽车制冷系统有限公司、电装（中国）投资有限公司、南京协众汽车空调有限公司、武汉达安科技有限公司、柳州澳多汽车电子有限公司、空调国际（上海）有限公司。本文件主要起草人：邹江、薛庆峰、于吉乐、韩杨、林剑、杨庆世、潘邦斌、尹芳芳、张冰、曲艳平、孙磊、金辉、杨金辉、陶宏、李明、邹慧明、吴肇苏、陶源、何立江、张果、蔡志雄、张立营、邱祥宇、陈代荣、徐敏利、郭国奇、何根平、陆新林、陶平安、陈彬、肖锋、罗嗣铭、庞薇、王大建。本文件为首次发布。汽车空调铝合金板式换热器1范围本文件规定了汽车空调铝合金板式换热器（以下简称“板式换热器”）的技术要求、试验方法、检验规则、标志、包装、运输及贮存要求。本文件适用于以HFC-RI34a或HFo-1234yf为制冷剂的汽车空调铝合金板式换热器。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2408-2008塑料燃烧性能的测定水平法和垂直法GB/T10125人造气氛腐蚀试验盐雾试验GB/T30512汽车禁用物质要求3术语和定义下列术语和定义适用于本文件3.1板式换热器plateheatexchanger换热芯体由多层铝合金板片层叠而成，相邻板片之间的空间形成流体通道，冷却液与制冷剂分别在相邻的2个流体通道中流动，通过铝合金板片传递热量，形成热交换的换热器。板式换热器分为板式蒸发器和板式冷凝器，典型结构由换热芯体、接管、支架等组成。3.2板式蒸发器platetypeevaporator应用在空调系统低压侧，通过内部制冷剂汽化将冷却液冷却的板式换热器。3.3板式冷凝器platetypecondenser应用在空调系统高压侧，通过内部制冷剂冷凝将冷却液加热的板式换热器。4技术要求4.1 尺寸公差尺寸公差应符合相关技术文件的要求或供需双方的协定，检测方法参考5.1。4.2 外观产品表面应清洁，应无损伤变形，标识内容清晰可辨，检测方法参考5.2。4.3 材料主要材料为铝合金，具体规格由供需双方协商确定，并满足5.3检测要求。4.4 换热量、冷却液压降、制冷剂压降按照5.4进行试验，换热量（以冷却液侧换热量为准，制冷剂侧换热量辅助参考）、冷却液压降、制冷剂压降由供需双方协商确定。4.5 制冷剂侧气密性4.5.1氢检气密性按照5.5.1进行试验，产品的氮泄漏率应不大于3.15X106mbarxLs（制冷剂当量泄漏率为0.5gy）.4. 5.2水检气密性按照5.5.2进行试验，保压时间内无气泡从产品表面产生。4.6 冷却液侧
