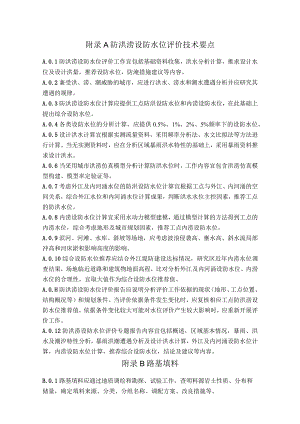

附录A防洪涝设防水位评价技术要点A.0.1防洪涝设防水位评价工作宜包括基础资料收集，洪水分析计算，推求设计水位及设计洪量，推荐设防水位，防淹措施建议等内容。A.0.2兼受洪、涝、潮威胁的城市，应进行洪水、涝水和潮水遭遇分析并应研究其遭遇的规律。A.0.3防洪涝设防水位计算应提供工点防洪设防水位和内涝设防水位，在此基础上提出综合设防水位。A.0.4各类设防水位的分析计算，应提供0.5%、1%、2%、5%频率下的设防水位。A.0.5设计洪水计算宜根据实测流量资料，采用频率分析法、水文比拟法等方法进行计算。当无实测资料时，应在分析区域暴雨洪水特性的基础上，采用暴雨资料推求设计洪水。A.0.6当采用城市洪涝仿真模型分析计算防洪水位时，工作内容宜包含洪涝仿真模型构建、模型率定验证等。A.0.7考虑外江及内河涌水位的防洪设防水位计算宜根据工点与外江、内河涌的空间关系，综合外江水位和内河涌水位计算成果，判断洪水水位主控因素，推荐工点的防洪水位。A.0.8内涝设防水位计算宜采用水动力模型建模，通过模型计算的方法得到工点的内涝水位，综合考虑地形及城市规划因素，推荐工点内涝设防水位。A.0.9滨河、河滩、水库、斜坡等场地，应考虑波浪侵袭高、壅水高、斜水流局部冲高和河床淤积影响高度的影响。A.0.10综合设防水位推荐应结合外江堤防建设达标情况，研究区近年内涝水位调查结果，场地临近道路和建筑物地面高程，比对分析外江及内河涌设防水位、内涝水位的合理性，宜取大值作为综合设防水位推荐值。A.0.H防洪涝设防水位评价报告应说明分析评价工作依据的现状（地形、工点位置、结构概况等）和规划条件。当评价依据条件发生变化时，应复核相应工点防洪涝设防水位推荐值，依据条件变化较大可能对水位评价产生较大影响时，应重新开展评价工作。A.0.12防洪涝设防水位评价专题报告内容宜包括概述，区域基本情况，暴雨、洪水及潮汐特性分析，暴雨洪潮遭遇分析及设计洪水计算，外江及内河涌设防水位计算，内涝设防水位计算，推荐综合设防水位，结论及建议等内容。附录B路基填料B.0.1路基填料应通过地质调绘和勘探、试验工作，查明料源岩土性质、分布和储量，确定填料来源、分类、分组名称、调配方案、改良措施等。B.0.2路基填料根据对原土料的使用方法或加工工艺，可分为普通填料、物理改良士、化学改良土和级配碎石。B.0.3普通填料粒组划分应按表B.0.3确定。母岩饱和单轴抗压强度小于20MPa的粗粒和巨粒在粒组划分时按细粒考虑。表B.0.3普通填料粒组划分粒组颗粒名称粒径范围（mm）巨粒漂石（块石）200d<300卵石（碎石）60d<2粗粒砾粒粗砾20d<60中砾5<d<20粒砾2d<5砂粒粗砂0.5d<2中砂0.25<d<0.5细砂0.075d<0.25细粒粉粒0.005<d<0.075粘粒D0.005B.0.4普通填料按工程性能及级配特征可分为A、B、C、D组填料，普通填料组别分类可参照铁路路基设计规范TB100ol附录A。母岩饱和单轴抗压强度小于20MPa的粗粒和巨粒土填料组别划分应结合试验和地区经验确定，有机土（有机质含量大于5%）严禁作为路基填料使用。B.0.5普通填料的分类应符合下列规定：1A组填料为良好级配、细粒含量小于15%的碎石土和砾石土，分为A1、A2组，应符合表B.0.5的规定；表B.0.5-1A组填料细分表项目分类名称级配细粒含量Al组角砾土良好<15%A2组1圆砾土良好<15%2碎石土良好<15%3卵石土良好<15%2B组填料分为Bl、B2、B3组，应符合表B.0.52的规定;表B.0.5-2B组填料细分表目分类、名称级配细粒含量小于5mm颗粒含量0.075mm5mm颗粒含量Bl组1角砾土、碎石土、圆砾土、卵石土间断<15%>35%2砾砂、粗砂、中砂良好<15%B2组1角砾土、碎石土、圆砾土、卵石土间断<15%35%2角砾土、碎石土、圆砾土、卵石土均匀<15%3角砾土、碎石土、圆砾土、卵石15%30%粉土15%4砾砂、粗砂、中砂间断<15%5砾砂、粗砂、中砂15%30%粉土B3组1角砾土、碎石土、圆砾土、卵石土15%30%粉土<15%2角砾土、碎石土、圆砾土、卵石土15%30%粘土15%3砾砂、粗砂、中砂均匀<15%一4砾砂、粗砂、中砂15%30%粘土3C组填料分为CkC2、C3组，应符合表B.0.53的规定。表B.0.5-3C组填料细分表分於、颗粒名称级配细粒含量0.075mm5mm颗粒含量1块石土-<30%2块石土-30%50%粉土-CI组3碎石土、砾石土-15%30%粘土<15%4碎石土、砾石土-30%50%粉土-5砾砂、粗砂、中砂-30%50%粉土-1块石土-15%30%粘土2C2组-碎石土、砾石土-15%30%粘土3砾砂、粗砂、中砂-15%30%粘土-4细砂良好<15%-1细砂间断或均匀<15%-2粉砂-C3组3低液限粉土-4低液限粘土-5低液限软岩-B.0.6路基填料的粒径或可压实性不满足相应部位要求的巨粒土、粗粒土，可采用破碎、筛分或掺入不同粒径材料等措施进行物理改良，改善颗粒级配、粒径和细粒含量等指标。B.0.7路基填料不能满足相应部位要求的细粒土，宜根据土的性质，采用掺入适宜的外掺料进行化学改良，改变土的物理、力学性质。化学改良土应符合下列要求：1化学改良士应采用成熟的、可靠的技术。常用外掺料有水泥、石灰、粉煤灰等无机料，其中粉煤灰不宜单独作为外掺料用于土的改良；2填料改良应通过试验提出最适宜掺合料、最佳配比及改良后的强度等指标;3化学改良土的设计及试验要求应符合铁路路基设计规范TB10001相关规定。B.0.8渗水土填料压实后应符合细粒土含量小于10%、渗透系数大于lxl-5ms的巨粒土或粗粒土(细砂除外)的规定。B.0.9路基基床表层级配碎石分I型级配碎石和11型级配碎石，应符合下列规定：1I型级配碎石的粒径级配应符合表B.0.9-1的规定，0.02mm以下粒径质量百分率不应大于3%；在压实系数为0.97情况下，其渗透系数应小于IxIO&nVs；表B.0.9-1基床表层I型级配碎石粒径级配方孔筛边长(mm)0.0750.51.77.122.431.545过筛质量百分率07%19%32%33%46%53%75%79%91%89%l%100%2II型级配碎石的粒径级配应符合表B.0.9-2的规定，0.075mm以下粒径质量百分率不得大于3%,压实后0.075mm颗粒含量不得大于5%,细颗粒含量需采用洗筛的方法测试；持水率不应大于5%,渗透系数应大于5xlO-5ms;表B.0.92基床表层II型级配碎石粒径级配方孔筛孔边长(mm)0.0750.51.77.122.431.5450.075过筛质量百分率03%(5%)8%20%16%33%37%53%63%79%73%89%85%100%1%注：表中括号内数值为压实后的颗粒含量。3级配碎石级配特性应满足不均匀系数C”不小于15、曲率系数G为13；4粒径大于1.7mm集料的洛杉矶磨耗率不应大于30%；5粒径大于1.7mm集料的硫酸钠溶液浸泡损失率不应大于6%；6级配曲线应接近圆滑，某种尺寸的颗粒不应过多或过少；7颗粒中细长及扁平颗粒含量不应超过20%,压碎指标应小于16；8粒径小于0.5mm细粒料的液限不应大于25%,塑性指数不应大于6；9黏土团及有机物含量不应超过2%。B.0.10路基基床表层以下过渡段采用级配碎石时，其级配范围应符合表BoIO的规定。表B.0.1。过渡段级配碎石的粒径级配范围级配编号通过筛孔(mm)质量百分率50403025201052.50.50.0751100%95%100%-60%90%-30%65%20%50%10%30%2%10%2-100%95%100%-60%90%-30%65%20%50%10%30%2%10%3-100%95%I%50%80%30%65%20%50%10%30%2%10%注：颗粒中专-状、片力t碎石含量不应超过20%；员软、易破碎的碎石含量不应超过10%；黏士团及有机物含量不应超过2%附录C不同滑面形态的边坡稳定性计算方法C.0.1圆弧形滑面的边坡稳定性系数可按下列公式计算(图Co1)：£1Zcilicosi+(G+Gbi-UiCOSa)taniFs=0%,(C.0.1-1)(Gr+GQSini+Qicosi/=1%=cosq+(c,o,-2)FS几优+儿)4(C.0.1-3)式中：Fs边坡稳定性系数；Ci第i计算条块滑面粘聚力(kPa)；i第i计算条块滑面内摩擦角(。);f第，计算条块滑面长度(m)；4第i计算条块滑面倾角(。)，滑面倾向与滑动方向相同时取正值,滑面倾向与滑动方向相反时取负值；Ui第i计算条块滑面单位宽度总水压力(kNm)；Gi第i计算条块单位宽度自重(kNm)；Ghi第i计算条块单位宽度竖向附加荷载(kNm)；方向指向下方时取正值，指向上方时取负值；Qi第i计算条块单位宽度水平荷载(kN/m)；方向指向坡外时取正值，指向坡内时取负值；hwi,hWf第i及第i-1计算条块滑面前端水头高度(m)；w水重度，取IOkN/n?;/计算条块数，从后方起编；n条块数量。N图COl圆弧形滑面边坡计算示意C.0.2平面滑动面的边坡稳定性系数可按下列公式计算(图C.0.2)：R=(G+Gjcose-Qsin6VSine-Utane+cZ(C.0.2-2)T=(G+Gz,)sin6>+cos6>+Vcos6>(C.0.2-3)V=9凡(C.0.2-4)U=g匕兀L(C.0.2-5)式中：T滑体单位宽度重力及其他外力引起的下滑力(kNm)；R滑体单位宽度重力及其他外力引起的抗滑力(kNm)；C滑面的粘聚力(kPa)；滑面的内摩擦角(。
