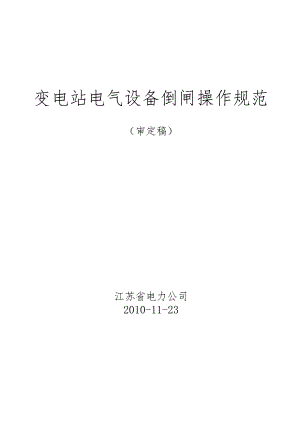

变电站电气设备倒闸操作规范（审定稿）江苏省电力公司2010-11-23目录1 适用范围12 引用标准13 倒闸操作管理要求23.1 操作的基本规定23.2 操作的指令管理23.3 操作的方式要求33.4 操作的基本条件53.5 操作的基本步骤53.6 操作的异常处理54 倒闸操作流程64.1 接受预令64.2 填写操作票64.3 审核操作票74.4 操作准备74.5 接受正令74.6 模拟预演84.7 正式操作84.8 操作汇报95 倒闸操作的技术要求105.1 一般原则105.2 开关操作105.3 闸刀操作105.4 主变操作115.5 线路操作115.6 电抗器、电容器操作115.7 母线操作125.8 旁路替代操作135.9 保护装置操作145.10 验电接地操作155.11 安措操作要求165.12 遥控方式的管理166 操作票面管理166.1 一般要求166.2 填写要求176.3 印章使用206.4 评议与统计21附录一倒闸操作票用印章规范22附录二设备操作后的检查方法和要求24（国家电网安监2009664号）（国家电网生2006512号）（苏电调2009819号）（苏电生2010962号）（苏电生2007569号）变电站电气设备倒闸操作规范1 适用范围1.1 为了进一步规范变电站电气设备倒闸操作，确保人身、电网和设备的安全，提高变电运行管理水平，特制订本规范。1.2 本规范规定了变电站电气倒闸操作的基本要求和原则、基本步骤以及操作票的管理等°对倒闸操作的发受令、填票、审核、执行、复查、总结等全过程作了具体的规定。1.3 本规范适用于江苏省电力公司管辖范围内50OkV及以下变电站所有电气设备的倒闸操作管理。1.4 本规范如与上级颁发的规程、制度等相抵触时，按上级有关规定执行。2 引用标准2.1 电力安全工作规程（变电部分）2.2 变电站管理规范2.3 华东电力系统调度规程2.4 江苏电力系统调度规程2.5 江苏电力系统调度操作管理规定2.6 变电运行管理规范2.7 50OkV变电站通用运行规程3 倒闸操作管理要求3.1 操作的基本规定3.1.1 倒闸操作是变更一次系统运行结线方式、继电保护定值调整、保护装置启停用、二次回路切换、自动装置投切、切换试验等操作执行过程的总称。3.1.2 倒闸操作过程中要严防发生下列误操作：1.1 2.1误拉、合开关；3.122 带负荷拉、合闸刀；3.123 带接地线（接地闸刀）合闸；3.124 带电装设接地线（合接地闸刀）；3.125 非同期并列；3.126 误投退压板、切错定值区。3.127 倒闸操作应尽量避免在下列条件下进行：3.131 交接班时；3.132 系统发生事故或异常时；3.133 雷电时（注：事故处理确有必要时，可以对开关进行远控操作）；3.134 恶劣气候时。1.1.4 雨雪天气时不得进行室外直接验电操作。1.1.5 从模拟预演开始至操作结束全过程应进行录音，操作结束后应将录音编号保存，保持期限3个月。3.2 操作的指令管理3.2.1 系统内的设备操作，应根据调度管辖范围划分，实行分级管理。调度对其直接、间接调度的设备，通过“操作指令”、“委托操作”和“操作许可”三种方式进行调度操作管理，只有副值及以上当班调度员有权进行改变运行状态的调度操作。3.2.2 各级调度值班员发布操作指令分为口头和书面两种方式，下达操作任务分为综合操作和逐项操作两种形式。3.2.3 正常情况下，调度必须以书面方式预先发布操作任务票，才能正式发令操作；在紧急情况或事故处理时，可采用口头指令方式下达。3.2.4 在调度备案的操作班和监控班（调控班）的当班副值及以上值班员有权接受调度操作预令；在调度备案的操作班和监控班（调控班）的当班正值及以上值班员有权接受调度操作正令。3.2.5 发令人对其发布操作任务的安全性、正确性负责，受令人发现疑问应及时向发令人提出。对直接威胁设备或人身安全、可能造成停电事故的调度指令，受令人有权拒绝执行，把拒绝执行指令的理由向发令人指出，由发令人决定调度指令的执行或者撤消。必要时可向本单位上级领导报告。3.2.6 电气设备检修，现场设备根据调度指令操作至冷备用或检修状态，在接到调度工作许可令后，现场操作班值班员应按照工作票要求填写的安措票布置安全措施；当检修工作结束，现场操作班值班员自行拆除工作票的安全措施（不得拆除调度接地），向调度汇报竣工。3.3 操作的方式要求3.3.1 倒闸操作分为监控（调控）远方操作和变电站现场操作两种方式。3.3.2 监控（调控）远方操作332.1监控班（调控班）值班员在调度自动化系统监控工作站上所执行的遥控操作称为远方操作。3.322监控班（调控班）值班员远方操作可不进行预演，但应执行操作监护制度，并做好操作记录。3.323进行远方操作的调度自动化系统监控工作站的操作和执行界面，必须具备手动输入待操作变电站代码及设备编号的功能，以核对待操作变电站及设备正确；必须具备操作人、监护人分别输入操作密码的功能，以加强操作监护。332.4远方操作可通过“二元法”（相关设备的遥信、遥测变位）判断实际位置状态；对远方操作结果若有疑问，应查明情况，必要时通知操作班现场核对设备状态。500kV监控班值班员的遥控操作应安排操作班值班员在变电站现场配合检查设备实际位置。3.325开关遥控操作过程中，监控系统发生异常或遥控失灵时，监控班（调控班）值班员应停止操作，汇报发令调度并通知操作班值班员进行现场检查；并由监控班（调控班）向操作班转发操作任务进行现场操作，操作班现场操作结束后汇报监控班（调控班），监控班（调控班）值班员汇报发令调度。332.6监控班（调控班）值班员在操作完成后均应将变电站运行方式和设备状态的变更情况告知操作班值班员。3.32722OkV及以下监控班（调控班）值班员可以进行下列远方操作：1、拉合开关的单一操作；2、调节变压器分接开关（遥调）；3、程序化操作；4、事故情况下拉、合主变中性点接地闸刀操作；5、对具备远方投切功能的保护和自动装置软压板操作。332.850OkV监控班值班员可以进行下列远方操作：1、拉、合开关；2、拉、合电动闸刀或接地闸刀；3、投、切电容器或电抗器；4、程序化操作。3.329无功电压优化控制系统（AVC）的操作管理：1、当无功电压优化控制系统自动调节失效时，监控班（调控班）值班员应根据电压无功情况手动调节；2、当无功电压优化控制系统自动调节时发生主变有载调压开关滑挡、电容器开关拒动等异常时，监控班（调控班）值班员应立即在无功电压优化系统内封锁相应设备，通知操作班现场检查，并汇报调度;3、当电容器、主变有载开关检修时，监控班（调控班）值班员应将相应变电站待修的电容器开关、变压器有载调压开关的自动调节功能封锁，在工作结束后再解锁。3.3.3变电站现场操作333.1 操作班值班员在变电站当地所执行的操作称为现场操作。333.2 现场操作分为后台操作、测控屏操作、就地操作（端子箱、汇控箱、机构箱、开关柜上的操作）三种方式。3.333在执行调度指令操作过程中，操作班值班员对设备操作后的位置检查应以设备实际位置为准，无法看到实际位置时，可通过设备机械位置指示、电气指示、带电显示装置、仪表及各种遥测、遥信等信号的变化来判断。3.3.3.4变电站现场操作时，优先采用当地监控后台操作。3.335在故障跳闸后进行试送开关的操作不宜采用就地操作方式。333.6 变电站现场监控后台的操作和执行界面，必须具备设备间隔分画面和手动输入待操作设备编号的功能，以核对待操作设备正确；必须具备操作人、监护人分别输入操作密码的功能，以加强操作监护。333.7 操作班现场值班员在操作前应向监控班（调控班）值班员告知操作内容,操作结束后告知设备状态变更情况。3.4 操作的基本条件3.4.1 具备考试合格并经上级领导批准公布的值班员名单。3.4.2 现场设备具备明显标志，包括设备命名、编号、铭牌、转动方向、切换位置的指示和区别电气相别的色标。3.4.3 具备与现场设备和运行方式符合的一次系统模拟图（或计算机模拟系统图）。3.4.4 具备变电站现场运行规程、典型操作票、保护定值单和统一确切的调度操作术语。3.4.5 具备合格的操作工具和安全用具。3.4.6 各个操作层（包括调度自动化系统远方操作、变电站监控后台操作、变电站测控屏操作、变电站就地操作）应根据所操作的不同设备，具备相应的“五防”功能。3.5 操作的基本步骤3.5.1 操作人员按调度预先下达的操作任务正确填写操作票。3.5.2 操作票经审核并预演正确。3.5.3 操作前明确操作目的，做好危险点分析和预控。3.5.4 调度正式发布操作指令及发令时间。3.5.5 操作人员检查核对设备命名、编号和状态。3.5.6 按操作票逐项唱票、复诵、监护、操作，确认设备状态变位并勾票。3.5.7 向调度汇报操作结束时间。3.5.8 做好记录，使系统模拟图与设备状态一致，签销操作票。3.6 操作的异常处理3.6.1 遇有危及人身及设备安全的情况时，操作人员应按有关规程规定进行紧急处理，处理结束后应立即汇报当值调度，并做好相关记录。3.6.2 在操作过程中遇到问题，严禁擅自解锁或更改操作票，必须停止操作，检查操作票的执行是否有误，确认被操作设备、操作步骤正确无误后，再查找、处理被操作设备的缺陷。3.621如中断操作后又恢复操作，操作人员必须重新进行“四核对”工作，确认待操作设备、操作步骤正确无误，并在备注栏内注明中断及恢复操作时间、中断原因、汇报调度员姓名。3.622如中断操作后结束操作，应在操作票备注栏内注明中断时间、中断原因、汇报调度员姓名；如调度发令将运行方式恢复到初始状态的，应重新填写操作票后执行倒闸操作流程。362.3如调度取消部分操作任务，应在取消的任务项和操作步骤上用删除线划去，并在备注栏中注明取消时间、取消的操作任务、取消原因及汇报调度员姓名。363若遇特殊情况需要解锁操作，必须按解锁规定申请解锁；采用监控防误闭锁的变电站，测控闭锁和电气闭锁应分别履行解锁手续。3.6.4当发生带负荷误拉、合闸刀时，禁止再将已拉开（或合上）的闸刀合上（或拉开）。闸刀电动操作失灵时，严禁采用手按操作机构接触器进行操作。4倒闸操作流程4.1 接受预令4.1.1 值班员接收调度预令，应互通单位、姓名，使用规范的调度术语和普通话，并进行全过程电话录音。4.1.2 操作预令应明确操作任务的编号、所需操作的变电站、操作任务及大致操作时间，发现问题及时提出。4.1.3 调度令预发结束后，接令人必须对调度预发令内容进行复诵核对，双方确认无误后即告结束。通过网络或传真下发的调度操作任务票也须进行复诵核对。4.2 填写操作票4.2.1 倒闸操作票由当班值班员负责填写。4.2.2 接令后，当班正、副值班员应明确操作任务和操作目的，核对操作任务的安全性、正确性，确认无误后即可开始填写操作票。4.2.3 填票人应根据调度操作任务，对照一、二次设备运行方式、操作要求和填票要求填写操作票，填写完毕、审核无误后签名，然后提交正值班员审核。4.3 审核操作票4.3.1 当班正值班员对操作票应进行全面审核，对操
