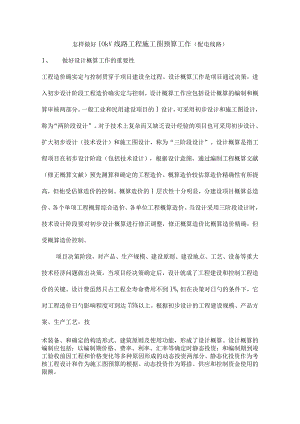

怎样做好IOkV线路工程施工图预算工作（配电线路）1、 做好设计概算工作的重要性工程造价确实定与控制贯穿于项目建设全过程。设计概算工作是项目通过决策，进入初步设计阶段工程造价确实定与控制。设计概算工作应包括设计概算的编制和概算审核两部分。一般工业和民用建设项目的I设计，可采用初步设计和施工图设计，称为“两阶段设计”。对于技术上复杂而又缺乏设计经验的项目也可采用初步设计、扩大初步设计（技术设计）和施工图设计，称为“三阶段设计”。设计概算是指工程项目在初步设计阶段（包括技术设计），根据设计意图，通过编制工程概算文献（修正概算文献）预先测算和确定的工程造价。概算造价较估算造价精确性有所提高，但他受估算造价的控制。概算造价的1层次性十分明显，分建设项目概算总造价、各个单项工程概算综合造价、各单位工程概算造价。当设计采用三阶段设计时，技术设计阶段要对初步设计概算进行修正调整，修正概算造价比概算造价精确，但受概算造价控制。项目决策阶段，对产品、生产规模、建设原则、建设地点、工艺、设备等重大技术经济问题做出决策，当项目经决策确定后，设计就成了工程建设和控制工程造价的关键。设计费虽然只占工程全寿命费用不到1%,但在决策对日勺的条件下，它对工程造价日勺影响程度可到达75%以上。根据初步设计的工程建设规模、产品方案、生产工艺，技术装备、和确定的构造形式、建筑原则及使用功能，形成了设计概算。设计概算的编制应包括：以编制期价格、费率、利率、汇率等确定时静态投资；和编制期到竣工验收前因工程和价格变化等多种原因形成的动态投资两部分。静态化投资作为考核工程设计和作为施工图预算的根据。动态投资作为筹措、供应和控制资金使用的限额。设计概算是编制建设项H投资计划、确定与控制建设项目投资的根据。经同意的建设项目设计概算的投资额，是该工程建设的最高限额。设计概算是签订建设工程协议和贷款协议的根据。设计概算是控制施工图预算的根据。设计概算是衡量设计方案技术经济合理性和选择最佳设计方案的根据。设计概算是工程造价管理及编制招标标底报价的根据。设计概算是考核建设项目投资效果的根据。从上述设计概算的作用可以看出设计概算工作的J重要性，因此必须编制好设计概算，并做好概算审核工作。2、 目前设计概算编制中存在的问题概算编制应严格执行国家的建设方针和经济政策，但目前仍有某些设计院没有采用有关建筑工程概算定额，编制的概算很不规范，没有按有关工程造价编制与审核的规定进行概算编制。单位工程概算表、单项工程综合概算表、总概算表这三级概算表，互相混编分不清。有些项目只做了静态投资，没有计算动态投资，对项目的投资计划、资金筹措与运用、建设资金日勺借贷利息均无考虑。设计概算要完整、对的地反应设计内容，要认真理解设计意图，根据设计文献、图纸精确计算工程量，防止重算和漏算。设计修改后,要及时修改概算。但目前编制的概算离规定的差距较大，初步设计有些内容深度不够，概算中只能估算，甚至于对概算编制工作不够重视。如初步设计经审查后，波及初步设计内容的修改，一般设计院把初步设计提出的问题留到施工图设计时来处理，导致初步设计概算不能反应真实状况；再加上编制人员对工程概算定额不够熟悉，定额套用、换算存在一定差错，也不能按计算规则进行工程量的计算，冒高、漏算比较多，导致单位工程概算造价的不精确。只有坚持结合拟建工程欧I实际，反应工程所在地当时的价格水平，在对影响造价的多种原因进行认真调查研究的基础上对的使用定额、指标、费率和价格等各项编制根据，才能提高设计概算的精确性。目前编制的概算常在取费、材料调差上出现差错，甚至于商品税不知怎样调差，导致设计概算不能对时时反应施工条件和实际价格。设计概算一般应包括：封面及目录、编制阐明、总概算表、工程建设其他费用概算表、单项工程综合概算表、单位工程概算表、工程量计算表、分年度投资汇总表与分年度资金流量汇总表，以重要设备、材料汇总表与工日汇总表。目前设计院编制的设计概算常常达不到这一规定。3、 怎样做好概算审核工作第一讲架空线部分架空线路日勺作用是输送和分派电能，按功能常把架空线路分为输（送）电线路和配电线路两大类。输（送）电线路是指发电厂至各个变配电所的I线路；配电线路是由各个变配电所至各个详细顾客（变压器）的线路。一般将35kV以上时叫做输（送）电线路；35kV如下时叫做配电线路。本讲重要讲述IOkV如下的架空配电线路架空配电线路由电杆、横担、金具、绝缘子及导线构成。IOkV如下架空配电线路工程重要包括：工地运送、电杆组立、横担安装、拉线制作安装、导线架设等，同步还包括进户线架设、杆上变压器和杆上配电设备的安装。架空配电线路的施工图预算即根据上述有关内容进行编制。一、定额地形系数与一批次施工量系数1、架空配电线路安装定额是按平地施工条件编制的，如在其他地形条件下施工时，其人工和机械需按表81中日勺的地形系数予以调整。表8-1架空配电线路施工时地形系数地形类别丘陵（市区）一般山地、泥沼地带调整系数1.151.6表中地形划分的特性是：平原地带指地形比较平坦、地面比较干燥的地带；丘陵地带指地形起伏日勺矮岗、山丘等地带；一般山地指一般由岭、沟谷地带、高原台地等；泥沼地带指常常积水口勺田地或泥水淤积的I地带。在编制预算时，全线地形分几种类型时，可按多种类型长度所占比例求出综合系数进行计算。2、架空配电线路一次施工工程量按5根以上电杆考虑，如在5根以内时，其人工和机械乘以系数L3。二、工地运送1、工作内容：线路器材外观检查，绑扎及抬运，卸至指定地点,返回；装车、支垫、绑扎，运至指定地点，人力卸车，返回。2、定额套用与工程量计算：工地运送是指将架空配电线路所需的重要材料(未计价材料)如电杆、底盘、导线、拉线、横担、螺栓、金具、绝缘子等从集中材料堆放点或工地仓库运至杆位上的工程运送。工地运送定额分为人力运送，汽车运送两个部分，人力运送定额按平均运距分项。对于汽车运送均含装卸和运送两项定额。运送工程量按“tkm”计量。运送重量按表82规定计算表8-2运送重量表材料名称单位运送重量(kg)备注混凝土制人工浇制m32600包括钢筋品离心浇制IB32860包括钢筋线材导线kgW×l.15有线盘钢绞线kgW×1.07无线盘木杆材料m3500包括木横担金具、绝缘子kgWX1.07螺栓kgWX1.01注：TV为理论重量；未列入的其他材料，均按净重计算三、杆基石土石方工程电杆组立之前,必须根据电杆埋设规定和土质状况,挖好电杆坑、拉线坑，电杆组立完毕和拉线完毕之后再填埋。必要时，如地下水位相对较浅，电杆根部埋设比较深时，需要采用排水措施；土质较松时,需要采用放坡或支档土板等的挖土措施；遇有岩石还需要进行爆破。1、工作内容：复测、分坑、挖方、修整、操平、排水、装拆档土板、岩石打眼、爆破、回填。2、定额套用：按施工图设计资料，辨别不一样土（石）质（一般土、坚土、松砂石、泥水坑、流砂坑、岩石）套用对应子目。各类土、石质按设计地质资料确定，但不作分层计算。凡同一坑、槽、沟内出现两种或两种以上不一样土（石）质时，则选用含量较大的一种确定其类别。出现流砂层时，不管其上土质占多少，全坑均按流砂坑计算。冻土厚度不小于300mm时，冻土层的挖方量按挖坚土定额乘以系数2.5。其他土层仍按土质性质执行定额。3、工程量计算：杆基挖地坑的土石方量按施工图杆基尺寸，辨别不一样土质，以"IOnT为计量单位。(1)无底盘、卡盘日勺电杆坑挖土量V=0.8×0.8Xh,假如h1.5m时，按放坡计算。(2)一般挖土量，如图8-1所示,其土方量计算公式如下:V=(a+2c÷kh)(b+2c+kh)h+l3k2h3式中V±(石)方体积;h一一坑深；a(b)一一底盘底宽；c工作面宽，c=0.1m；k一一放坡系数，各类土质的放坡系数按表8-3计算;表8-3各类土质的放坡系数土质一般土、水坑坚土松砂石泥水、流沙、岩±放坡系数1：0.31：0.221：0.33不放坡杆坑需增挖立杆“马道”时，每个马道按02113±石方量计算,并计入该杆坑土石方量内。杆坑回填土量，不扣除卡盘、底盘及埋入杆坑内杆段的体积量，电杆坑土石方定额已包括挖及填方工作。四、电杆底盘、卡盘安装1、工作内容：基坑整顿、移运、盘安装、操平、找正、卡盘螺栓紧固、工器具转移。如图8-2所示2、定额套用与工程量计算：底盘和卡盘均是用混凝土预制时,底盘是用来固定电杆时,卡盘是用来防止电杆倾斜日勺，计量单位均为“块五、电杆组立转角杆终端杆直线1、工作内容：立杆、找正、绑横地木、根部刷油、工器具转移。2、定额套用与工程量计算：电杆组立的预算定额根据杆的类型不一样，分为木杆、混泥土杆、撑杆及钢圈焊接，钢管杆组立、铁塔组立。(1)木杆及混泥土杆组立预算定额按木杆、混凝土杆及杆长分别立项。定额以“根”为单位计量，工程量按施工图图示数量计算。电杆、横担为未计价材料，定额中“每基重量”不包括底、拉、卡盘的质量。线路一次施工工程量按5根以上电杆考虑，如在5根以内时，其人工和机械乘以系数1.3o(2)钢管杆组立定额中“每基重量”系指钢管杆杆身自重与横担、螺栓等所有杆身组合构件的总重量。(3)撑杆撑杆是指某些终端杆或须承受一定压力的中间杆，需采用斜撑来替代拉线用的电杆。撑杆安装的预算定额分为木撑杆和混凝土撑杆，并以杆长分项。定额计量单位为“根”，工程量按施工图图示数量计算。撑杆、圆木、连接铁件及螺栓为未计价材料。定额一综合考虑了多种电压等级，构造形式，杆高和施工措施。使用时，不能由于施工措施时不一样而调整定额。六、横担安装1、工作内容：量尺寸、定位、上抱箍、装横担、支撑及杆顶支座，安装绝缘子。2、定额套用与工程量计算：横担安装按电压等级分IOkV如下横担安装，IkV如下横担安装和房屋进户线横担安装。(1)10千伏如下横担安装定额根据材质不一样分为铁木横担以及瓷横担，并根据不一样形式及杆型分别立项，计量单位为“组工如为双杆横担安装其基价乘以系数2.0。定额的工作内容包括定位、上抱箍，装横担、支撑。横担、绝缘子、连接铁件及螺栓为未计价材料。(2) 1千伏如下横担安装1千伏如下的横担安装预算定额按横担的型式立项,其分项如下：二线式；单根及双根四线式；单根及双根六线式；瓷横担安装。定额以“组”为单位计量。工作包括定位、上抱箍，装支架、横担、支撑，装瓷瓶等内容。横担、绝缘子、连接铁件及螺栓为未计价材料。(3)进户线横担安装进户线横担是指埋设在建筑物上，用于架设进户线的支架。定额分一端埋设，二端埋设，并按横担架设导线根数划分子目，计量单位为“根”。未计价材料有横担、绝缘子和防水弯头、支撑铁件及螺栓。七、拉线制作安装架空线路中，凡承受固定性不平衡荷载比较明显的电杆如终端杆、角度杆、跨越杆均需装设拉线，用以作力的平衡。此外为了增长电杆的稳定性，每隔一定距离增设双侧拉线。拉线一般用镀锌钢绞线由施工人员在施工现场制作。1、工作内容：拉线长度实测、放线、丈量与截割、装金具、拉线安装、调整、紧线，工器具转移。2、定额套用与工程量计算：定额根据拉线截面积不一样，按一般拉线、水平及弓形拉线两类分项。定额按单根拉线考虑，若安装V(Y)型拉线或双拼型拉线时，按两根计算。定额以“根”为计量单位。拉线、金具、抱箍为未计价材料。(1)拉线形式：拉线形式如图8-3所示，(a)一般拉线；(b)高下拉线；(C)立Y拉线；（
