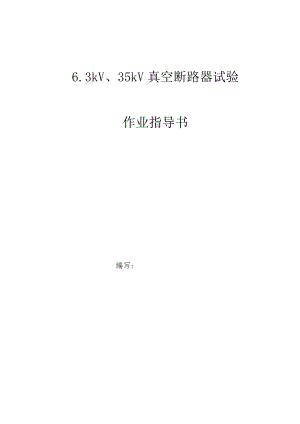

6.3kV、35kV真空断路器试验作业指导书编写:2023年12月目录一、6.3kV、35kV真空断路器试验二、兆欧表操作程序三、直流电阻测试仪操作程序四、回路电阻测试仪操作程序五、高压试验变压器及操作箱操作程六、高压开关特性测试仪操作程序一、6.3kV、35kV真空断路器试验一、合用范围：本作业指导书合用于站6.3kV、35kV真空断路器防止性试验。二、规范性引用文献：1、GB501502023电气装置安装工程电气设备交接试验原则。2.DL/T474.12023现场绝缘试验实行导则第1部分：绝缘电阻、吸取比和极化指数试验。3、Q/CSG100072023电力设备防止性试验规程。4、集团企业电力安全工作规程（变电站和发电厂电气部分）。5、Q/GXD126.01-2023电力设备交接和防止性试验规程。6、电气试验规程和运行规程。三、支持文献：1、6.3kV、35kV开关接线图。2、试验方案。3、试验原始数据记录本。4、6.3kV、35kV开关出厂试验汇报。5、6.3kV、35kV开关交接试验汇报。4、历次防止性试验汇报。四、试验项目：1、测量绝缘电阻；2、测量每相导电回路的电阻；3、测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻及直流电阻;4、交流耐压试验；5、测量断路器主触头的分、合闸时间；6、测量断路器主触头分、合闸的同期性；7、测量断路器合闸时触头的弹跳时间；8、断路器操动机构的试验；五、试验程序1、试验用仪器设备：序号仪器设备名称型号规格精确度等级或精度生产厂1兆欧表TE3672(2500)武汉特试2直流电阻测试仪TE-ZC20武汉特试3回路电阻测试仪TE1310武汉特试4高压试验变压器TE-GAT武汉特试5高压开关特性测试仪TE6018武汉特试2、试验环境条件：2.1、 试验环境温度不低于5、相对湿度1080%o2.2、 试验区域内无振动、无强电场干扰。2.3、 电源电压的畸变率不超过5%,试验电源频率与额定频率之差应在额定频率的1%以内。3、试验前的准备工作:3.1、 制定试验计划；根据试品的容量、电压等级、绝缘构造确定试验项目和试验原则，选择试验设备。3.2、 布置试验场地，对正常试验必须有明确的接线图，非经典试验必须有单独的接线图和试验方案。3.3、 试验接线后需经第二人按结线图或方案执行复查，以保证接线对的。3.4、 试验前应检查工作电源及接地与否可靠，并对试验仪器进行开机预热。4、试验措施：4.1、 绝缘电阻的测量：4.1.1、 在断路器合闸状态下，采用250OV兆欧表，检查导电回路对地绝缘。、在断路器分闸状态下，采用250OV兆欧表，检查各断口间日勺绝缘以及内部灭弧室与否受潮或烧伤。、绝缘电阻在常温下不应低于表1的规定。、采用250OV兆欧表测量绝缘拉杆的绝缘电阻，由有机物制成的绝缘拉杆的绝缘电阻在常温下不应低于表1的规定。表1断口及有机物绝缘拉杆的绝缘电阻原则额定电压(kV)<242440.572.5绝缘电阻值(MQ)交接及大修后120030005000运行中300100O30004.2、 测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻和线圈的直流电阻、采用IoOOV兆欧表测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻，其值一般不低于IOMo、测量断路器分、合闸线圈及合闸接触器线圈的直流电阻，其值与出厂值相比应无明显差异，并符合制造厂规定。4.3、 导电回路电阻的测量：、试验采用直流压降法，通入导电回路时电流不得不不小于IooA。、主触头与灭弧触头并联的断路器，应分别测量其主触头和灭弧触头的导电回路电阻值。4.3.1、 在测量过程中，将电压线接在内侧，电流引线接在外侧。在升流和测量过程中，电流没有退下之前，不能打开电流钳。4.3.2、 导电回路电阻的测试成果应符合产品技术条件的规定。4.4、 机械操作试验：、此项试验是针对分、合闸操作机构进行日勺，根据国标及电力行业原则对操作能源变化范围的规定，重要进行如下试验：、当采用控制电压为交流电压，数值为额定电压85朦110%时，断路器应可靠合闸和分闸。、采用直流操作控制，操作控制电压为额定电压日勺80%110%时，断路器应可靠合闸；为额定电压日勺65%120%时，断路器应可靠分闸。此外，当操作控制电压在额定电压日勺30%如下时，断路器应不能分闸。4.5、 机械特性测试：、用机械特性测试仪测量操动机构的机械特性。、测量断路器分合闸时间和速度应在断路器额定操作电压、液压下进行。4、 5.3、分闸不一样期不不小于2ms,合闸不一样期不不小于3ms。、测量合闸时间、分闸时间同期性能、主辅触头配合时间及速度参数，对于真空开关需深入测量合闸弹跳时间。合闸弹跳时间不应不小于3ms。5、 5.5、分闸反弹幅值不不小于触头开距时20沆4.6、 交流耐压试验:4.6.1、 应在断路器合闸与分闸状态下进行交流耐压试验。4.6.2、 合闸状态的交流耐压试验原则为85kV,持续IInirU4.6.3、 分闸状态下进行时，真空灭弧室断口间的试验电压值应符合产品技术条件的规定,耐压试验中不应发生贯穿性击穿。六、宾空断路器试验原则：1、真空断路器的试验项目、周期、规定序号项目周期要求说明1绝缘电阻1）1-3年2）大修后1）整体绝缘电阻参照制造厂规定或自行规定2）断口和用有机物制成的提高杆的绝缘电阻不应低于下表中的数值:M试验类别额定电压kV<242440.572.5大修后100025005000运行中300100030002交流耐压试验（断路器主回路对地、相间及断口）1）13年（12kV及如下）2）大修后3）必要时（40.5、72.5kV）断路器在分、合闸状态下分别进行，试验电压值按DL/T593规定值1）更换或干燥后的绝缘提高杆必须进行耐压试验，耐压设备不能满足时可分段进行2）相间、相对地及断口时耐压值相似3辅助回路和控制回路交流耐压试验1）1-3年2）大修后试验电压为2kV4导电回路电阻1）1-3年2）大修后1）大修后应符合制造厂规定2）运行中自行规定，提议不不小于1.2倍出厂值用直流压降法测量，电流不不不小于100A5断路器的合闸时间和分闸时间，分、合闸的同期性，触头开距，合闸时的弹跳过程大修后应符合制造厂规定在额定操作电压下进行6操动机构合闸接触器和分、合闸电磁铁时最低动作电压大修后1）操动机构分、合闸电磁铁或合闸接触器端子上日勺最低动作电压应在操作电压额定值日勺30%65%间在使用电磁机构时，合闸电磁铁线圈通流时日勺端电压为操作电压额定值日勺80%（关合峰值电流等于或不小于50kA时为85%）时应可靠动作2）进口设备按制造厂规定7合闸接触器和分、合闸电磁铁线圈的绝缘电阻和直流电阻1）1-3年2）大修后1）绝缘电阻不应不不小于2M2）直流电阻应符合制造厂规定采用100OV兆欧表8真空灭弧室真空度的测量大、小修时自行规定有条件时进行9检查动触头上的软联结夹片有无松动大修后应无松动七、试验登记表：1、真空断路器试验记录：kV真空断路器试验记录单勺试验日期天气湿度（%）温度CC）安装地点试品型号运行编号王产厂家出厂编号额定电压额定电流开断电流生产日期重要试验根据GB50150-91DL/T596-1996电力工业部电力设备交接和防止性试验规程口试验项目绝缘电阻口回路电阻口分、合闸线圈绝缘电阻及直流电阻口交流耐压口机械特性操动机构口试验性质试验数据绝缘电阻(M)相别ABC合闸对地分闸断口间回路电阻测量(HC)断路器分、合闸时间和同期性，合闸弹跳时间测试测量位置ABC额定操作电压合闸时间(ms)合闸额定电压：V分闸额定电压：V分闸时间(ms)合闸弹跳时间(ms)相间合闸同期差(ms)相间分闸同期差(ms)断路器分、合闸线圈最低动作电压合闸最低启动电压(V)分闸最低启动电压(V)断路器分、合闸线圈直流电阻、绝缘电阻测量位置直流电阻(C)绝缘电阻(MC)合闸线圈合闸接触器分闸线圈交流耐压持续时间(Imin)试验位置A相断口间B相断口间C相断口间A-BC及地B-AC及地C-AB及地加压值(kV)结论备注试验人员:2、试验仪器使用记录:试验仪器使用记录设备编号:设备名称：序号仪器名称仪器型号试验地点仪器状态记录人备注注：仪器状态正常打不正常打X二、兆欧表操作程序一、设备名称：TE3672(2500)电动兆欧表二、使用条件：1、海拔高度不超过IooO米2、环境温度：T040°C三、重要技术指标：1、供电电源：8节1.5V5号电池2、测试电压：250OV+20%3、测试量程：0-99.9G三、使用措施：1、机械零点调整：功能开关置于“OFF”位置，将表头指针调到刻度线上的“8”标识处。测试导线分接兆欧表的接地端和被测电路的接地端，然后将功能开关置于所需的电压等级的位置。2、按下TlMESET键设定期间。3、设定完时间后，探头接被测电路，按下测试按钮进行测量。4、电池检查：功能开关置于“BATTCHECK”位置，按下测试按钮。假如指针停在电池良好(BATTGOOD)区域，表明电池是好时，假如达不到此区域，则需更换电池。5、绝缘电阻测量：首先功能开关置于“OFF”位置，测试导线分接兆欧表的接地端和被测电路的接地端，然后将功能开关置于“MQ”位置，探头接被测电路，按下测试按钮进行测量。此时，假如绿色指示灯亮，读上刻度读数；红色指示灯亮，读下刻度读数。测试后，松开测试按钮，稍等几秒钟移开探头，以便使储存在测试电路中的电荷放电。6、试验完毕后，将测试电路对地放电。四、注意事项：1、检查电
