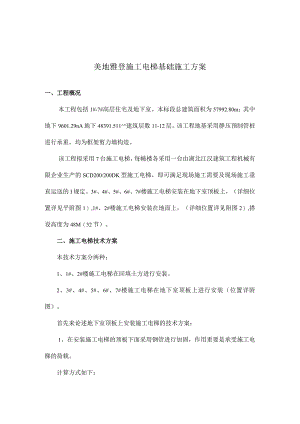

美地雅登施工电梯基础施工方案一、工程概况本工程包括1#-7#高层住宅及地下室。本标段总建筑面积为57992.80m；其中地下9601.29nA地下48391.511°建筑层数11-12层。该工程地基采用静压预制管桩进行承重，均为框架剪力墙构造。该工程拟采用7台施工电梯，每幢楼各采用一台由湖北江汉建筑工程机械有限企业生产的SCD200/200DK型施工电梯，即可满足现场施工需要及现场施工垂直运送的I规定。3#、4#、5#、6#、7#楼施工电梯安装在地下室顶板上，（详细位置详见平附图1）,1#、2#楼施工电梯安装在地面上，（详细位置详见附图2）,搭设高度为48M（32节）。二、施工电梯技术方案本技术方案分两种：1、1#、2#楼施工电梯在回填土方进行安装。2、3#、4#、5#、6#、7#楼施工电梯在地下室顶板上进行安装（位置详附图）。首先来论述地下室顶板上安装施工电梯的技术方案：1、在安装施工电梯的顶板下面采用钢管进行加固，作用重要是承受施工电梯的荷载。计算方式如下：1、施工电梯基本参数施工电梯型号：SCD200/200；吊笼形式：双吊笼;架设总高度：48m；原则节长度：1.508m；底笼长：5.3m；底笼宽：4.2m；原则节重：190kg；对重重量：1800kg；单个吊笼重：945kg；吊笼载重：2000kg；外笼重：1200kg；施工电梯安装在地下室顶板上，顶板底用满堂钢管架进行加固处理，满堂钢管架应经受力计算后进行搭设。考虑到动荷载、自重误差及风荷载对基础09影响，取荷载系数n=2.10同步应能承受施工电梯工作时最不利条件下B所有荷载，加固后0¾总受力必须能承受0¾最大荷载不得不大于P二吊笼重+护栏重+原则节总重+对重体重+额定载荷重)*2.1=(2*945)+1200+(32*190)+2*1800+2*2023)*2.1+顶板基础碎重量4.0*6.0*0.2*25Oog44500kg=445KN2、回撑搭设方案：根据施工电梯厂家提供的使用阐明书得知荷载为352KN+顶板基础佐重量120KN合计445KN,基础尺寸为4000X6000mm,因此加固范围为4500X650Omnb由此地下室顶板承担日勺总荷载为总荷载为15.21kNm2此荷载由施工电梯底部4500X6500范围的楼板承担，而根据构造设计地下室顶板施工荷载为IIKN/而(见构造总阐明2.7条)，故需要在楼板下面设置钢管支撑，钢管支撑采用螺栓底座(钢顶托)顶紧，按80Omln纵横间距设置立杆，纵横向水平间距800,高度方向步距h=1000mm加设水平方向拉杆。3、地下室顶板支撑架计算书：3.1计算根据：钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2023)建筑地基基础设计规范(GB50007-2023).建筑构造荷载规范(GB50009-2023)、钢构造设计规范(GB50017-2023)等规范。扣件式钢管模板高支撑架设计和使用安全3. 2设计选型：地下室顶板在37#楼施工电梯基础底部采用钢管脚手架回撑的方式以保证板使用安全。钢管脚手架间距纵横为800X80Omnb步距为IoOomm,45mmX95三方木，钢管顶托顶紧。考虑到地下室顶板B使用安全，将施工电梯位置0最大荷载放大至25.0kN/ii?进行验算。地下室支撑反顶立面图地下室支撑反顶平面图3. 3、计算书；A.基本参数立柱横向间距或排距L(In):0.800,脚手架步距h(m)：1.00；立杆纵向间距h(«1):0800,脚手架搭设高度H(In)：3.80；立杆上端伸出至模板支撑点的长度a(m):0.10,平台底钢管间距离(mm)：800.00；钢管类型(mm):48X3.5(考虑到钢管的锈蚀等原因，计算时采用中48X3.0)连接方式：顶托支撑，扣件抗滑承载力系数：0.80；B.荷载参数材料堆放最大荷载(kN/#):25.OOo-顶板荷载IL000=14.000；施工均布荷载原则值(kN，)：1.000；4、纵向支撑钢管计算：纵向钢管按照均布荷载下持续梁计算，截面力学参数为截面抵御矩W=5.08cm3；截面惯性矩I=12.19cm,;Qiq三1I1LLUHU1>1÷11Jr>1÷1i4. 纵向钢管计算简图5. 1.荷载的计算：堆放材料B¾自重线荷载(kNm)：q12=14.000X0.800=11.200kN/m；活荷载为施工荷载原则值(kNm)：p1=1.000X0.800=0.800kNm4. 2.强度计算：最大弯矩考虑为三跨持续梁均布荷载作用下0弯矩。最大弯矩考虑为静荷载与活荷载B¾计算值最不利分派B¾弯矩和；最大弯矩计算公式如下：ML=-0.102-0.117¾72最大支座力计算公式如下：N=LIqII+1.2g2Z均布恒载：q1=1.2×q12=1.2X11.200=13.44kN/m；均布活载：q2=1.4X0.800=1.12kNm;最大弯距MmaX=0.1X13.44kN/mX0.8002+0.117X1.12X0.8002=0.944kN.m；最大支座力N=L1×13.44X0.800+1.2×1.12×0.800=12.902kN;截面应力。=0.944×106/(5080.0)=185.826N/mm2；纵向钢管的计算强度185.826Nmm2不大于205.000N/mm；满足规定!4.3.挠度计算:最大挠度考虑为三跨持续梁均布荷载作用下B挠度;计算公式如下:=0,677回一+0.990红一loos;Ioo9均布恒载:q=11.2kN/m；均布活载：P=0.80kN/m；366mmV=(0.677×11.20+0.990×0.800)×800.07(100×2.060×10×.0)=1.纵向钢管的最大挠度不大于800.OOO/250与10,满足规定！5、横向支撑钢管计算：支撑钢管按照集中荷载作用下的三跨持续梁计算；支撑钢管计算简图0.001支撑钢管计算弯矩图(kN.m)支撑钢管计算变形图(kN.m)0.0040.0IaoO40.0030C5Qo(HQ师而j支撑钢管计算剪力图(kN)最大弯矩Nu=0.001kN.m；最大变形vnax=0.000mm；最大支座力Qmix=10.973kN；截面应力O=0.216Nmm2；横向钢管的计算强度不大于205.000N/mm；满足规定!支撑钢管的最大挠度不大于400.OOo/150与10mm,满足规定！6、扣件抗滑移的计算：按照建筑施工扣件式钢管脚手架安全技术规范培训讲座刘群主编，P96页，双扣件承载力设计值取16.OOkN,按照扣件抗滑承载力系数0.80,该工程实际的旋转双扣件承载力取值为12.80kNoRRc其中Rc-扣件抗滑承载力设计值,取12.80kN；纵向或横向水平杆传给立杆B¾竖向作用力设计值R=10.973kN；R<12.80kN,因此双扣件抗滑承载力的设计计算满足规定！7、立杆的稳定性计算：立杆的稳定性计算公式：b=察力翻其中N-立杆0¾轴心压力设计值(kN)：N=10.758kN；。一一轴心受压立杆的稳定系数，由长细比Li查表得到；i计算立杆的I截面回转半径(Cm)：i=1.58cm；A立杆净截面面积(Cm2)：A-4.89cm2；W立杆净截面模量(抵御矩)(c113):W=5.08cm3；。钢管立杆抗压强度计算值(Nmm2);f一一钢管立杆抗压强度设计值：f=205.00N/mm2；1.o计算长度(In);假如完全参照扣件式规范，由公式(1)或(2)计算Io=k,uh(1)Io=(h+2a)(2)k1一一计算长度附加系数，取值为1.185；u一计算长度系数，参照扣件式规范表；U=1.700；a立杆上端伸出顶层横杆中心线至模板支撑点的长度；a=0.100m；公式(DB计算成果：立杆计算长度Lo=k1uh=1.185×1.700×1.000=2.015m；1.o/i=2023.500/15.800=128.000；由长细比lo/i的成果查表得到轴心受压立杆的稳定系数6二0.406；钢管立杆受压强度计算值；。=10757.660/(0.406×489.000)=54.185N/mm2；立杆稳定性计算。=54.185不大于f=205.OOO满足规定！公式0¾计算成果：1.o/i=1200.000/15.800=76.000；由长细比lo/i的成果查表得到轴心受压立杆的稳定系数。=0.744；钢管立杆受压强度计算值；。=10757.660/(0.744×489.000)=29.569Nmm2;立杆稳定性计算。=29.569不大于f=205.OOO满足规定！假如考虑到高支撑架0¾安全原因，合适由公式(3)计算Io=k1k2(h+2a)(3)k2-计算长度附加系数，按照表2取值LOO4；公式(3)的计算成果：1.o/i=1427.688/15.800=90.000；由长细比lo/iB¾成果查表得到轴心受压立杆B¾稳定系数0.661；钢管立杆受压强度计算值；。=10757.660/(0.661×489.000)=33.282Nmmj;立杆稳定性计算。二33.282不大于f=205.OOo满足规定！8：地下室顶板梁板配筋及挠度验算；37#施工电梯安装在地下室顶板上，3#施工电梯为最不利原因。故以3#施工电梯所安装B¾地下室顶板位置进行验算。以梁KLY5为例、400*800*8000、支座筋7。25；4O25通长；底筋8。25；G4。16；C10100200.iC30;3级钢。保护层厚度4MM；材料设计强度Fcm-14.3Nm2;Fy=Fy-360Nm;恒荷载系数取1.2；活荷载系数取1.3；活荷载q=6KN.m(1)跨中最大弯距M=l8ql2=l8*(80.81*1.2+6*1.3)*8*8=838.176kn.(2)梁的J配筋计算M'%Zs=838.176*107(14.3*400*760*760)=0.254=0.299s=0.851As=838.176*106(0.851*360*760*)=3599.89m2梁配筋Asl=3926.93mm22As=3599.89mm2满足规定梁最大挠度计算：Vmax=5ql4(384*E*I)Q为均布线荷载原则值80.81*1.2+6*1.3=104.77KN.ME为钢的弹性模量E=2.05*105N11i11i2I为钢的截面惯性1=12.19cm4VmaX=5*104.77*106*8/(384*2.05*105*)=0.23mm梁最大挠度不大于8000.000/250与10,满足规定!(3)顶板配筋计算属于轴心受压，在承台底部两个方向0¾弯矩：1、板参数板混凝土强度等级：C30；板长向钢筋双层：，12150；板短向钢筋双层：，12150；板长L=16m板宽B=8m板厚h： 0. 3 m；钢材型号：HPB235；
