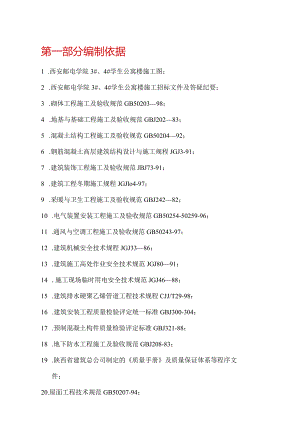

第一部分编制依据1 .西安邮电学院3#、4#学生公寓楼施工图；2 .西安邮电学院3#、4#学生公寓楼施工招标文件及答疑纪要；3 .砌体工程施工及验收规范GB5020398；4 .地基与基础工程施工及验收规范GBJ20283；5 .混凝土结构工程施工及验收规范GB5020492；6 .钢筋混凝土高层建筑结构设计与施工规程JGJ3-91；7 .建筑装饰工程施工及验收规范JBJ73-91；8 .建筑工程冬期施工规程JGJlo4-97；9 .采暖与卫生工程施工及验收规范GBJ24282；10 .电气装置安装工程施工及验收规范GB50254-50259-96；11 .通风与空调工程施工及验收规范GB50243-97；12 .建筑机械安全技术规程JGJ3386；13 .建筑施工高处作业安全技术规范JGJ8091；14 .施工现场临时用电安全技术规范JGJ4688；15 .建筑排水硬聚乙烯管道工程技术规程CJJ/T29-98；16 .建筑安装工程质量检验评定统一标准GBJ300-304；17 .预制混凝土构件质量检验评定标准GBJ321-88；18 .地下防水工程施工及验收规范GBJ208-83；19 .陕西省建筑总公司制定的质量手册及质量保证体系等程序文件；20.屋面工程技术规范GB50207-94；21 .建筑地面工程施工及验收规范GB50209-95；22 .建设部推广应用十项新技术的通知。第二部分工程概况第1章建筑概况本工程由两个单位工程组成，总建筑面积为14664M2,其中3#学生宿舍为八层剪力墙框架结构，建筑面积6951M2,4#学生宿舍为地下一层、地上八层的剪力墙框架结构，建筑面积7713M2o两栋建筑物分别为三类及二类高层建筑，主体建筑高度为28.15米（室外地面至女儿墙顶）一至七层层高3.2米，八层层高3.5米，楼顶设有塔楼水箱间。人防地下室为二等人员隐蔽所，平时为自行车库。第2章结构概况3#、4#学生宿舍均为剪力墙框架结构，4#楼并有人防地下室。建筑物抗震设防烈度为8度（进震），框架抗震等级为三级，剪力墙抗震等级为二极。根据西安市抗震设防区划图中场地评价分区图。本场地位于H-5区，根据场地反应谱分区图。（1）混凝土强度等级基础垫层C15,基础C40,构造柱、过梁C25,地下室C40一至五层顶C40,（-0.03米15.97米）六至塔楼顶C35（159733.90米）（2）穆及砂浆±0.00以下，MUlo机制粘土实心砖，M7.5水泥砂浆;士0.00以上,加气混凝土块,M75混合砂浆;非承重粘土空心砖，M7.5混合砂浆。GRC板（3）地基与基础3#楼整片开挖至-5.1米，坑底排夯三遍，上铺2米厚2：8灰土分层夯实，10CInCI5碎垫层，基础底标高为-3.00米，钢筋混凝土交叉梁基础截面尺寸为：（单位mm）750X1400、700×1400>800×1400>750×1400>550X1200、700X1200、650X12004#楼整片开挖至-7.0米，坑底排夯三遍，上铺0.9米厚2：8灰土分层夯实，10Cn）CI5碎垫层，地下室底板底标高为-6.00米，整体底板为50cm厚，基础梁截面尺寸为：（单位mm）750X900、700X900、800X900、550×900>700X700（4）主体结构4#地下室顶板梁截面：（单位mm）490×700>300X700、450×600、300X600、400X650、450X500、300×500>400X500、300×400.250X200,剪力墙300厚，顶板200厚，75#水泥砂浆砌490厚粘土实心砖墙。±0.00以上两栋宿舍楼的结构基本一样，分别设有不同截面，不同厚度的柱、梁、墙、板。柱截面，T.6、-4.616米有：（单位mm）450X500、550X650、500X600、300X300、500X500、600X600、700X700,16米以上有：（单位mm）400×450>500X600、450X550、450×500>500×500、700×700o梁截面：一至五层有：(单位mm)250X700、250×550>250X400、250×320>250X440、120X270,六至七层有(单位mm)250X550.250X400,八层以上有，300X700、250×700>250×550>250X400、250X430、250X280。剪力墙：±0.00以下至12.80米墙厚为300三n,12.80米以上为250mmo现浇板：一至七层顶板为80mm及110m厚，八层至塔楼水箱间顶板为120mm厚。填充墙：外墙为240厚KF17非承重空心砖墙，内隔墙均为150厚蒸压粉煤砌块墙。第3章装修概况(1)外墙面：12mm厚水泥砂浆刷丙稀酸涂料(2)内墙面：外墙内侧贴30mm厚聚苯乙烯泡沫塑料板，板上30mm厚粉刷石膏保温，内墙面均为作中级白灰砂浆粉面，刷106涂料两遍，卫生间为水泥白灰砂浆刷白色、耐擦洗涂料。(3)楼地面：除地下室为水泥砂浆地面外，其余楼地面均为500X500地砖，楼梯为300X300地砖。(4)顶棚：卫生间为水泥白灰砂浆表面白色耐擦洗涂料。地下室为水泥砂浆面层白色耐擦洗涂料，其余部分均为水泥白灰砂浆粉刷，刷106涂料两遍。(5)屋面：上人屋面为找平层上作隔气层二道，铺25Omm厚蒸压粉煤灰块保温层，聚氯乙烯卷材防水层，上铺水泥砖，塔楼水箱间为不上人屋面，防水层上不铺水泥砖。（6）外门窗为塑钢门窗，一玻一纱，用5mm平板玻璃。（7）油漆：木质门及壁框门均为奶油色中等调和漆。第4章专业概况本工程专业有采暖、给排水、通风、照明、动力、防雷接地、电话、火灾报警、电梯、综合布线、传呼对讲及计量控制系统（火灾报警、电话、综合布线及传呼对讲预留钢管、预埋盒）。其中：排水管为UPV隔音空壁塑料管，粘接。强电、弱电暗配管均为HT穿线用热镀锌钢管。2-5施工环境根据招标文件，施工现场的“三通一平”已完成，水、电源已接入现场，供水管径50三n,供水量为市网供水，最大供电容量为100KVAo根据总平面及现场实地考察，施工场地非常狭小，在3#楼的南面及两楼的东侧是学院师生员工必经的交通要道，西侧距外围墙仅不足5m,仅在4#楼北面有近58X35米的空地可堆放砂石等材料。两楼之间还有20米的间距可以竖立塔吊和建立泵送混凝土站，进料通道只有从南面开门，由两楼西侧不足5米的通道运输出入至楼房的北面,并只能随用随运，供应不能脱节，这就是现场的实际情况。第三部分现场平面布置图现场平面布置见西安邮电学院3#、4#学生宿舍楼施工平面图。第1章现场临设布置因施工现场有限，现场只搭建部分生活性临设和生活性设施。(I)生活性设施：在现场西北角沿西边围墙搭设一栋两层活动房，一层作为办公室、会议室；二层作为作为部分职工宿舍用房。大部分的职工宿舍、食堂、厨房等生活性临设由我方自行解决，不占用本工程施工场地。(2)生产性设施：现场主要搭建配电室、试块养护室、材料库房等，按搅拌站、卷扬机、钢筋机械、木工机械位置合理搭设作业棚，现场材料设施料就近堆放，达到最优场点位置，生产性设施占用约988m2其中设施料材料堆放占地644m2o生产性设施主要设在现场的北边。钢筋堆放及各加工棚地面做半硬化处理，施工道路、材料堆放地面做硬化处理。(3)安全通道防护棚的搭设：本工程与东边的室内体育中心及南边的2号学生宿舍楼之间是一条连接院内教学区与学生生活区的必经之路，为了保证来往行人的安全，在这条通道上用钢管、木板、篱笆搭设双层防护棚。第2章施工用电施工现场的电力供应问题是保证安全生产，正常施工的一个重要环节，因此必须合理供电、安全用电。(1)施工动力用电容量a、动力设施：自升塔42kw碎输送泵55kw碎自动计量装置12kw碎搅拌机7.5×2=15kw其他小型机械50kw合计P,=174kwb电焊机：P2=45.0X2+21.OX2+100=232KVAC照明用电按动力容量的10%计算d总用电量P=LIX(K1P1/cos+K2P2+K3P3)=1.l×(0.5×174/0.75+0.6X232+1.0X40.6)=325.38KVA施工现场需供电容量350KVA,建设单位提供的最大供电容量为100KVA,满足不了施工需要，为了保证工程施工正常进行，我们准备了250KVA的发电机组做为解决电力不足之用，同时在使用动力机械的工序安排上尽量避免或叉开用电高峰期。施工动力用电需三相380伏电源，照明需单相220伏电源。高压额定线电压10千伏，低压额定线电压为0.4千伏，作接使用。(2)临时用电线路及走向工地施工、生活用电按动力和照明两个系统分别设置，零线保护采用TN-S系统。A.用电线路的选择及配电箱的布置由建设单位提供的电源引人现场配电室。施工现场动力用电均采用埋地电缆，生活性设施用电采用架空线沿墙敷设，钢筋加工棚、木工棚、搅拌站旁塔吊附近各设一个配电箱，楼内每两层设一配电箱,配电箱均要求使用铁质箱盒。B、线路的敷设1埋地电缆：埋地电缆的敷设深度应不少于0.6m,并应在电缆上下均匀铺设不小于50三n厚的细纱，然后覆盖砖等硬质保护层埋地电缆穿越道路及易受机械损伤的场所，以及引出地面从2.Om高至底下0.2m处，必须加设防护管。埋地电缆的接头应设在地面上的专用配电箱内，配电箱应能防水、防尘、防机械损伤。2架空电缆：进入楼内的电缆，其重要敷设的位置应放在楼梯间的空挡，固定点以每层楼高度不少于一处为限。电缆水平敷设时，宜沿墙或门口固定，其最大弧垂点距地不得小于L8m,电缆应用绝缘子固定，绑扎电缆须用绝缘线。电缆接头应牢固、可靠，并应用绝缘物包扎，不得承受外力。3室内配线：室内照明配线应用瓷瓶瓷夹敷设，配线距地面高度不得小于2.5mo进户线过墙应穿管保护，距地面高度不得小于2.5m,其室外端应采用绝缘子固定，并采用防雨措施。C、配电箱的结构型式施工现场的开关设备主要体现于由各种开关、电器组合而成的配电箱，开关箱等，并成为整个临时用电系统的枢纽，为了确保临时用电安全、配电箱和开关箱必须在技术上采用合理的组成结构型式。施工现场配电箱的结构型式应与临时用电工程配电箱线路的结构型式相适应，在保护方面可采用NS系统，在配电箱中必须装饰漏电保护器。(3)配电导线截面的选择根据现场临时设施和照明等的需要，配电线路分为四路，一路供塔吊及施工区照明，一路供砂搅拌站，一路供生活照明，在现场配电室的总配电盘上分别由总闸刀进行控制。A、由配电室至塔吊的导线截面选择此路线主要供塔吊(4.2KW)及施工照明(30KW)的施工用电该路的工作电流为：I线=KXEP/3XV线XCOSd)=0.6X(42+30)×1000/3×380X0.75=87.5A查表7-62选用Minn?的BX型铜芯橡皮电缆线B、由配电室至於搅拌站的导线截面选择此路线主要供塔吊(42KW)及施工区照明(3.0KW)的施工用电该路的工作电流为：I线=KXPJ3XV线XeOSd)=0.6X(15÷12+55)×1000/3×380X0.75=100A查表7-62选用50丽2的Bx型铜芯橡皮电缆线C、由配电室至钢筋加工棚、木工棚的导线截面选择此路线主要供对焊机(IOoKV)钢筋加工及木工机械的施工用电，该路的工作电流为：I线=KXEP/3XV线XCOSd)=0.6X(100+30)X1000/3X380X0.
