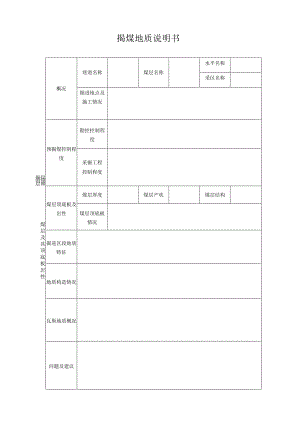

揭煤地质说明书概况巷道名称煤层名称水平名称采区名称掘进地点及施工情况预揭煤控制程度勘控控制程度采掘工程控制程度煤层顶底板及岩性煤层厚度煤层产状煤层结构煤层顶底板情况掘进区段地质特征地质构造情况瓦斯地质概况问题及建议揭控的预层和煤层及其顶底板岩性巷道将先后揭露砂质泥岩、泥岩、细砂岩、13-2煤层、砂质泥岩、细砂岩、13T煤层、砂质泥岩、泥岩、12煤层、泥岩、中砂岩。掘进砂质泥岩：灰色，钙泥质胶结，层理较发育，裂隙发育，厚约3.3m。泥岩：灰色至深灰色，泥质胶结，较破碎，厚约1.6m细砂岩：灰白色，致密坚硬，细粒结构，钙泥质胶结，层理较发育，厚约2.8m。区段地质13-2煤：黑色，层状构造，沥青光泽，以炭泥为主，含2层夹肝，厚约0.6m砂质泥岩：灰黑色，泥质胶结，性脆易碎，厚约2m特征细砂岩：灰白色，致密坚硬，细粒结构，钙泥质胶结，层理较发育，厚约2.85m13T煤：黑色，半亮与半暗型，细小碎块，层状构造，含23层夹肝，厚约4.5m.砂质泥岩：灰色至深灰色，泥质胶结，较破碎，厚约3m泥岩：灰色至深灰色泥质胶结，较破碎，厚约3.Im12煤：黑色，呈透明状，硬度低，厚约0.9m。泥岩：灰色至深灰色，泥质胶结，较破碎，厚约3.Inu中砂岩：灰白色，致密坚硬，细粒结构，钙泥质胶结，层理较发育，厚约2.5m。根据地面钻孔资料及三维地震勘探资料分析，-78Om南翼岩石轨道大巷掘进段地质构造非常复杂，将先后揭露FD77正断层和FD76正断层，受断层影响，小构造裂隙发育。构造名称走向帧向倾角性质落差影响程度控制程度FD77245°155°80°正断层018大可靠地质构造情况瓦斯地 质概况本区段目前尚未进行瓦斯区域划分，因揭煤区段位于地质构造异常带，对瓦斯赋存造成较大的膨响。问题及建议1、巷道将揭露多层砂岩，在局部小构造发育处，巷道会有顶板淋水和底板涌水现象，巷道施工时应及时施工水沟并配备相应的排水设备。2、巷道将穿过泥岩、花斑泥岩、砂质泥岩、13-2煤层、13T煤层、12煤层及薄煤线等地层，岩性较破碎，易发生片帮及掉顶现象，巷道掘进过程中应根据地质层位变化，合理调整巷道支护方式，保证巷道安全施工。3、巷道将穿过13-2、13-1及12煤层，掘进过程中应加强地质观测，巷道施工距煤层底板法距Iom前应及时施工前探钻孔，探明煤层准确位置，施工测压、抽排钻孔并采取相应的安全技术措施确保证巷道安全揭开煤层。4、巷道将先后揭露FD77正断层和FD76正断层，巷道施工距FD76正断层20m前应及时施工前探钻孔，探明断层和煤层准确位置。受断层影响，小构造裂隙发育,在过断层时做好顶板和帮部的超前支护并采取加强支护的措施。5、巷道揭13-1煤层处可能在FD76正断层附近，构造应力集中，岩层破碎，瓦斯压力比较大，需采取切实的保障措施后方可揭煤。
