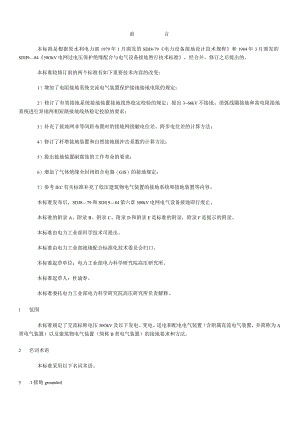

前言本标准是根据原水利电力部1979年1月颁发的SDJ8-79电力设备接地设计技术规程和1984年3月颁发的SDlI98450OkV电网过电压保护绝缘配合与电气设备接地暂行技术标准，经合并、修订之后提出的。本标准较修订前的两个标准有如下重要技术内容的改变：1）增加了电阻接地系统交流电气装置保护接地接地电阻的规定；2）修订了有效接地系统接地装置接地线热稳定校验的规定；提出366kV不接地、消弧线圈接地和高电阻接地系统进行异地两相短路接地线热稳定校验的要求；3）补充了接地网非等间距布置时的接地网接触电位差、跨步电位差的计算方法；4）修订了杆塔接地装置和自然接地极冲击系数的计算方法；5）提出接地装置耐腐蚀的工作寿命的要求；6）增加了气体绝缘全封闭组合电器（GIS）的接地规定；7）参考IEC有关标准补充了低压建筑物电气装置的接地系统和接地装置等内容。本标准发布后，SDJ879和SDl1984第六章500kV电网电气设备接地即行废止。本标准的附录A、附录B、附录C、附录D和附录E是标准的附录，附录F是提示的附录。本标准由电力工业部科学技术司提出。本标准由电力工业部绝缘配合标准化技术委员会归口。本标准起草单位：电力工业部电力科学研究院高压研究所。本标准起草人：杜谕春。本标准委托电力工业部电力科学研究院高压研究所负责解释。1 范围本标准规定了交流标称电压50OkV及以下发电、变电、送电和配电电气装置（含附属直流电气装置，并简称为A类电气装置）以及建筑物电气装置（简称B类电气装置）的接地要求和方法。2 名词术语本标准采用以下名词术语。3 .1接地grounded将电力系统或建筑物中电气装置、设施的某些导电局部，经接地线连接至接地极。2. 2工作接地workingground、系统接地SyStenlground在电力系统电气装置中，为运行需要所设的接地（如中性点直接接地或经其他装置接地等）。2. 3保护接地protectiveground电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的平安而设的接地。2.4雷电保护接地Iightningprotectiveground为雷电保护装置（避雷针、避雷线和避雷器等）向大地泄放雷电流而设的接地。2. 5防静电接地staticprotectiveground为防止静电对易燃油、天然气贮罐和管道等的危险作用而设的接地。2.6 接地极groundingelectrode埋入地中并直接与大地接触的金属导体，称为接地极。兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建（构）筑物的根底、金属管道和设备等称为自然接地极。2.7 接地线groundingconductor电气装置、设施的接地端子与接地极连接用的金属导电局部。2. 8接地装置groundingconnection接地线和接地极的总和。2.9接地网groundinggrid由垂直和水平接地极组成的供发电厂、变电所使用的兼有泄流和均压作用的较大型的水平网状接地装置。2.10集中接地装置concentratedgroundingconnection为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，一般敷设35根垂直接地极。在土壤电阻率较高的地区，那么敷设35根放射形水平接地极。2.11接地电阻groundresistance接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地极流入地中电流的比值。按通过接地极流入地中工频交流电流求得的电阻，称为工频接地电阻；按通过接地极流入地中冲击电流求得的接地电阻，称为冲击接地电阻。2. 12接地装置对地电位potentialofgroundingconnection电流经接地装置的接地极流入大地时，接地装置与大地零电位点之间的电位差。3. 13接触电位差touchpotentialdifference接地短路（故障）电流流过接地装置时，大地外表形成分布电位，在地面上离设备水平距离为0.8m处与设备外壳、架构或墙壁离地面的垂直距离L8m处两点间的电位差，称为接触电位差；接地网孔中心对接地网接地极的最大电位差，称为最大接触电位差。2. 14跨步电位差steppotentialdifference接地短路（故障）电流流过接地装置时，地面上水平距离为0.8m的两点间的电位差，称为跨步电位差。接地网外的地面上水平距离0.8m处对接地网边缘接地极的电位差，称为最大跨步电位差。2.15转移电位divertingpotential接地短路（故障）电流流过接地装置时，由一端与接地装置连接的金属导体传递的接地装置对地电位。2.16外露导电局部exposedconductivepart平时不带电压，但故障情况下能带电压的电气装置的容易触及的导电局部。2.17装置外导电局部extraneousconductivepart不属电气装置组成局部的导电局部。2.18中性线neutralconductor与低压系统电源中性点连接用来传输电能的导线。2.19保护线protectiveconductor低压系统中为防触电用来与以下任一局部作电气连接的导线：a）线路或设备金属外壳；b）线路或设备以外的金属部件；c）总接地线或总等电位连接端子板；d）接地极；e）电源接地点或人工中性点。2.20保护中性线PENconductor具有中性线和保护线两种功能的接地线。1 .21等电位连接equipotentialbonding各外露导电局部和装置外导电局部的电位实质上相等的电气连接。2 .22等电位连接线equiptentialboundingconductor为确保等电位连接而使用的保护线。3 A类电气装置接地的一般规定3.1 电力系统中电气装置、设施的某些可导电局部应接地。接地装置应充分利用自然接地极接地，但应校验自然接地极的热稳定。按用途接地有以下4种：a）工作（系统）接地；b）保护接地；c）雷电保护接地；d）防静电接地。3.2 发电厂、变电所内，不同用途和不同电压的电气装置、设施，应使用一个总的接地装置，接地电阻应符合其中最小值的要求：注：本标准中接地电阻除另外注明外，均指工频接地电阻。3.3 设计接地装置时，应考虑土壤枯燥或冻结等季节变化的影响，接地电阻在四季中均应符合本标准的要求，但雷电保护接地的接地电阻，可只考虑在雷季中土壤枯燥状态的影响。接地装置的接地电阻可按附录A计算。3.4 确定发电厂、变电所接地装置的型式和布置时，考虑保护接地的要求，应降低接触电位差和跨步电位差，并应符合以下要求。a）在IlOkV及以上有效接地系统和635kV低电阻接地系统发生单相接地或同点两相接地时，发电厂、变电所接地装置的接触电位差和跨步电位差不应超过以下数值174÷0.17ft*174÷0.17aO'-式中：Ik-接触电位差，V；Ik跨步电位差，V；Pt人脚站立处地外表的土壤电阻率，Qm；t一一接地短路（故障）电流的持续时间，s。b）366kV不接地、经消弧线圈接地和高电阻接地系统，发生单相接地故障后，当不迅速切除故障时，此时发电厂、变电所接地装置的接触电位差和跨步电位差不应超过以下数值«=50+0.05P1.（3）以=50+0.2pi（4）c）在条件特别恶劣的场所，例如水田中，接触电位差和跨步电位差的允许值宜适当降低。d）接触电位差和跨步电位差可按附录B计算。4A类电气装置保护接地的范围4.1 电气装置和设施的以下金属局部，均应接地：a）电机、变压器和高压电器等的底座和外壳；b）电气设备传动装置；c）互感器的二次绕组；d）发电机中性点柜外壳、发电机出线柜和封闭母线的外壳等；e）气体绝缘全封闭组合电器（GlS）的接地端子；f）配电、控制、保护用的屏（柜、箱）及操作台等的金属框架；g）铠装控制电缆的外皮；h）屋内外配电装置的金属架构和钢筋混凝土架构以及靠近带电局部的金属围栏和金属门；i）电力电缆接线盒、终端盒的外壳，电缆的外皮，穿线的钢管和电缆桥架等；j）装有避雷线的架空线路杆塔；k）除沥青地面的居民区外，其他居民区内，不接地、消弧线圈接地和高电阻接地系统中无避雷线架空线路的金属杆塔和钢筋混凝土杆塔；1）装在配电线路杆塔上的开关设备、电容器等电气设备；m）箱式变电站的金属箱体。4 .2电气设备和电力生产设施的以下金属局部可不接地：a）在木质、沥青等不良导电地面的枯燥房间内，交流标称电压380V及以下、直流标称电压22OV及以下的电气设备外壳，但当维护人员可能同时触及电气设备外壳和接地物件时除外；b）安装在配电屏、控制屏和配电装置上的电测量仪表、继电器和其他低压电器等的外壳，以及当发生绝缘损坏时在支持物上不会引起危险电压的绝缘子金属底座等；c）安装在已接地的金属架构上的设备（应保证电气接触良好），如套管等；d）标称电压220V及以下的蓄电池室内的支架；e）由发电厂、变电所区域内引出的铁路轨道，但本标准6.2.16所列的场所除外。5 A类电气装置的接地电阻5.1 发电厂、变电所电气装置的接地电阻5.1.1 发电厂、变电所电气装置保护接地的接地电阻要求如下。a）有效接地和低电阻接地系统中发电厂、变电所电气装置保护接地的接地电阻宜符合以下要求：D一般情况下，接地装置的接地电阻应符合下式（5）式中：R考虑到季节变化的最大接地电阻，;1-计算用的流经接地装置的入地短路电流，Ao公式（5）中计算用流经接地装置的入地短路电流，采用在接地装置内、外短路时，经接地装置流入地中的最大短路电流对称分量最大值，该电流应按510年开展后的系统最大运行方式确定，并应考虑系统中各接地中性点间的短路电流分配，以及避雷线中分走的接地短路电流。2）当接地装置的接地电阻不符合式（5）要求时，可通过技术经济比拟增大接地电阻，但不得大于5Q,且应符合本标准6.2.2的要求。b）不接地、消弧线圈接地和高电阻接地系统中发电厂、变电所电气装置保护接地的接地电阻应符合以下要求：1）高压与发电厂、变电所电力生产用低压电气装置共用的接地装置应符合下式R<120(6)但不应大于4。2）高压电气装置的接地装置，应符合下式I（7）式中：R一一考虑到季节变化的最大接地电阻，;I一一计算用的接地故障电流，Ao但不宜大于100注：变电所的接地电阻值，可包括引进线路的避雷线接地装置的散流作用。3）消弧线圈接地系统中，计算用的接地故障电流应采用以下数值：对于装有消弧线圈的发电厂、变电所电气装置的接地装置，计算电流等于接在同一接地装置中同一系统各消弧线圈额定电流总和的L25倍。对于不装消弧线圈的发电厂、变电所电气装置的接地装置，计算电流等于系统中断开最大一台消弧线圈或系统中最长线路被切除时的最大可能剩余电流值。4）在高土壤电阻率地区的接地电阻不应大于30Q,且应符合本标准3.4要求。5.1. 2发电厂、变电所电气装置雷电保护接地的接地电阻：a）独立避雷针（含悬挂独立避雷线的架构）的接地电阻。在土壤电阻率不大于50OC-m的地区不应大于IOQ；在高土壤电阻率地区接地电阻应符合DL/T620-1997交流电气装置的过电压保护和绝缘配合的要求。b）变压器门型构上避雷针、线的接地电阻应符合DL/T620-1997交流电气装置的过电压保护和绝缘配合的要求。
