技能培训资料：高压电动机线圈更换注意事项.docx

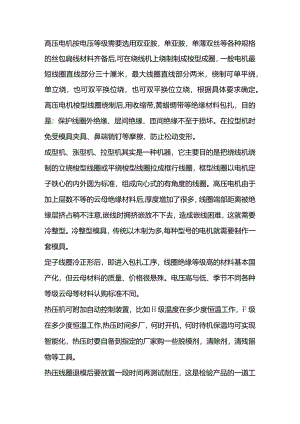

高压电机按电压等级需要选用双亚胺，单亚胺，单薄双丝等各种规格的丝包扁线材料齐备后,可在绕线机上绕制制成梭型成圈，一般电机最短线圈直线部分三十厘米，最大线圈直线部分两米，绕制可单平绕，单立绕，也可双平换位绕，也可双平换位立绕，根据具体要求确定。高压电机梭型线圈绕制后,用收缩带,黄蜡绸带等绝缘材料包扎，目的是：保护线圈外绝缘、层间绝缘、匝间绝缘不至于损坏。在拉型机时免受模具夹具、鼻端销钉等摩擦，防止松动变形。成型机、涨型机、拉型机其实是一种机器，它主要目的是把绕线机绕制的立绕梭型线圈或平绕梭型线圈拉成框行线圈，框型线圈以电机定子铁心的内外圆为标准，组成向心式的有角度的线圈。高压电机由于加上层数不等的云母绝缘材料后,厚度增加了很多，线圈端部距离被绝缘层挤占稍不注意,嵌线时拥挤嵌放不下去，造成嵌线困难，这就需要冷整型。冷整型模具，传统以木制为多,每种型号的电机就需要制作一套模具。定子线圈冷正形后，即进入包扎工序，线圈绝缘等级高的材料基本国产化，但云母材料的质量、价格很悬殊。电压高与低、季节不同各种等级云母等材料认购标准不同。热压机可附加自动控制装置，比如H级温度在多少度恒温工作，F级在多少度恒温工作,热压时间多厂，何时开机，何时待机保温均可实现智能化，热压时要自备到指定的厂家购一些脱模剂，清除剂，清残留物等工具。热压线圈退模后要放置一段时间再测试耐压，这是检验产品的一道工序，按照3000V、6000V.IOoOoV等不同的工作电压有不同的要求打耐压标准。电机定子、转子在经去尘（一般经高压水枪冲洗）后进入烘箱内烘烤，降温后确定是小修还是大修电机。高压电机小修时有一套小修提出线圈工具，转子导条线之弯弧工具，定子线圈机芯内的热压工具，类似小工具很多，需自制，关键是技术与经验要结合。先低温烘三个小时，再高温烘18小时。累计24小时后出炉。目的是固化线棒绝缘与槽内外导线绝缘，以防震动破坏绝缘结构。请除定子内腔中的残漆即可装配。整机参数试验利用自起动试验设备来起动380V.660VJ140V.3000Vx6000VxIOoOoV等各种电机。应对每相绕组轮流进行试验。试验时，施加的电压从不超过试验电压全值的1/2开始（一般为30%UmaX）,然后逐渐增加到全三（Umax）。从开始施加电压到升至全值的时间应在10秒以上。全电压试验时间一般为1分钟。试验完毕，应匀速降低电压。当电压降至全值的1/3时断开电源，并将所试绕组接地放电。试验电压的频率为50赫，并尽可能为正弦波形。试验电压值可按下述原则确定：a、绕组完全重绕的电动机。额定电压不超过380伏的1千瓦以下电动机：500伏+2Ue（Ue表示额定电压）；1千瓦以上的电动机：100o伏+2Ue0有持殊要求的电动机，其试验电压可按规定标准选取；绕组部分重绕的电动机。试验电压不应超过上述电压的75%o试验前应对未重绕的绕组进行清扫和干燥处理；拆装整修过的电动机。在整修干燥后用1.5倍额定电压进行试验。凡鼠笼、滑环电机均可作空载起动，空载运行试验，试验项目分测电流、测电压、测速、测温、量噪声等十几个项目。
