悬挑卸料平台施工方案2022word60页.docx

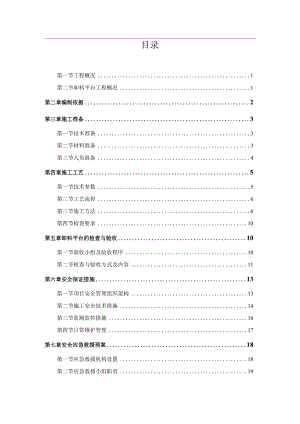

目录第一节工程概况1第二节卸料平台工程概况1第二章编制依据2第三章施工准备3第一节技术准备3第二节材料准备3第三节人员准备4第四章施工工艺5第一节技术参数5第二节工艺流程6第三节施工方法6第四节检查要求10第五章卸料平台的检查与验收10第一节验收小组及验收程序10第二节检查与验收方式及内容11第六章安全保证措施13第一节项目安全管理组织架构13第二节施工安全技术措施14第三节监测监控措施16第四节日常维护管理17第七章安全应急救援预案18第一节应急救援机构设置18第二节应急救援小组职责19第三节应急救援物资20第四节应急救援工作程序21第五节应急救援措施21第八章绿色文明施工要求26第九章型钢卸料平台计算书27一、标准层卸料平台计算书27二、非标层型钢卸料平台计算书41第十章施工图纸55第一章工程概况第一节工程概况工程名称：建设单位：咨询单位：设计单位：勘察单位：监理单位：施工单位：工程地址：本项目含有12#、13#超高层建筑分别为44F/-4层二级抗震、36F/-3层三级抗震；14#、15#、16#高层分别为24F/-3层三级抗震、24F/-3层三级抗震、28F/-4层三级抗震；车库4层四级抗震；14#、15#、16#楼存在局部高位转换，框支框架及相关规范内抗震等级为一级（二级）。本工程除车库为框架结构以外，其余建筑均为剪力墙结构体系。主体结构设计合理使用年限为50年；结构安全等级为二级；抗震设防类别为丙类；抗震设防基本烈度为6度，设计基本地震加速度值为0.05g,设计地震分组为第一组；地基基础设计等级为甲级；建筑场地类别12#为Il类，其余均为H类；结构所有构件耐火等级为一级；地下室防水等级为二级。第二节卸料平台工程概况本工程垂直运输采用型钢卸料平台与施工升降机配合使用。卸料平台主要运用于楼层渣土出渣、楼层材料传递、砌体材料卸货等，具体部位如下表：楼号卸料平台形式安装范围安装尺寸（mm）每层计划安装个数12#楼型钢悬挑卸料平台-2层屋顶2000*4000（宽*长）4个13#楼型钢悬挑卸料平台-2层屋顶2000*4000（宽*长）4个14#楼型钢悬挑卸料平台-2层屋顶2000*4000（宽*长）4个15#楼型钢悬挑卸料平台-2层屋顶2000*4000（宽*长）4个16#楼型钢悬挑卸料平台-2层屋顶2000*4000（宽*长）4个商业及车库型钢悬挑卸料平台-2层屋顶2000*4000（宽*长）3个根据本工程的平面布置及塔吊的安装位置，结合施工场地的实际情况，确定卸料平台的架设位置。考虑到主体结构的施工进度，上、下层平台错开布置便于拆模时架管、钢模、木模等卸料周转（用塔吊吊运），卸料平台加工成品随主体施工进度周转使用。详见悬挑卸料平面布置图（后附）。第二章编制依据建筑结构荷载规范GB50009-2012建筑施工安全检查标准JGJ59-2011建筑施工扣件式钢管卸料平台安全技术规范JGJ130-2011建筑施工现场环境安全与卫生标准JGJ146-2013建筑工程施工质量验收统一标准GB203002013建筑地基基础设计规范GB5007-2011混凝土结构设计规范GB50010-2015钢结构设计规范GB50017-2017混凝土结构工程施工质量验收规范GB50204-2015施工现场临时用电安全技术规范JGJ46-2005建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ80-91建设工程安全生产管理条例国务院令第393号危险性较大的分部分项工程安全管理规定住建部第37号令住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知-建办质(2018)31号第三章施工准备第一节技术准备认真审查熟悉施工图纸，并编制详细的卸料平台施工方法。根据现场实际情况及工程特点共同研讨现场卸料平台应采取什么形式、放置位置等技术细节问题。技术组再根据研讨的结果制定出科学的、合理的、可执行的施工技术交底。参与卸料平台工程的主要施工人员应理解工程施工的总体安排及技术要求，并根据他们多年的施工经验提出合理化建议。形成书面交底签字齐全，口头交底有记录。第二节材料准备1、施工机械投入计划表序号机械名称单位数量1切割机台12焊机台22、周转材料投入计划表(一层)名称规格单位数量工字钢20#m36槽钢16#m92.7花纹钢板5.3mm厚m227格栅网Zm2O矩管40*40*3m164焊条/若干黑、黄油漆/桶6成品斜拉钢绳19.5mm根12吊环、预埋件20mm个12第三节人员准备卸料平台在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下：（项目经理）一一组长，负责协调指挥工作；（技术负责人）一一副组长，负责安全技术交底、现场施工指导与安全检查工作；（生产经理）一一副组长，负责现场施工指挥；（安全主管）一一组员，负责现场安全检查工作；（安全员）一一组员，负责现场安全检查工作；（技术员）一一组员，负责现场安全技术指导与检查工作；（质量员）一一负责现场搭设质量、整改；材料员）一一负责现场材料收集与合格证收集。劳动力资源计划：根据本工程的结构特征和外卸料平台的形式，我方将配备施工经验丰富，组织能力强的项目领导班子，以及高效充足的施工力量作为保证。同时保证进场人员的各项素质达到项目要求，并以不影响施工为最基本原则。序号工种数量备注1架工6只用于卸料平台安装2焊工2/劳动力保证措施:(I)劳动力需用量计划，施工前根据施工进度计划、施工阶段的划分、各个进场及使用的需要以及工程实际进展情况，由项目经理部负责对外架施工队劳动力进退场时间、数量提出指导性计划并及时调整，避免劳动力资源的不足与浪费。(2)进行岗前培训，根据本工程分项工程的特殊要求，做好岗前岗位技术培训，提高劳动者的操作技能，加强质量意识教育，组织学习国家有关规范、标准、规程、进行施工组织设计的总设计交底，使施工人员了解该工程的特点，熟练规范的要求，高质量地完成额定任务，确保计划用量，满足施工生产需要。(3)在本工程范围内根据施工进度的需要对外架班组进行必要的调整，实行动态管理，使之合理流动，达到最佳劳动效率。(4)做好职工的后勤保障工作，在大批人员进场之后，组织相关人员做好后勤工作的安排，主要解决职工的衣、食、住、行等问题。确保职工无后顾之忧，安心现场工作。第四章施工工艺第一节技术参数【型钢悬挑卸料平台】卸料平台名称卸料平台卸料平台类型类型一：主梁垂直建筑外墙平台长度A(m)4m平台宽度BW2.Om卸料平台与主体结构连接方式地脚螺栓20m拉环20mm镀锌圆钢次梁间距s(m)0.6内侧次梁离墙水平距离a(m)0外侧钢丝绳离墙水平距离al(m)3.6m外侧钢丝绳拉绳点与平台垂直距离h1(m)6.Om钢丝绳夹个数4计算书以最大型号进行计算，所有材料配置一样。第二节工艺流程卸料平台安装流程：安装检查一平台组装f平台吊装f栏杆、脚手板安装一验收、挂牌1、安装前应做好书面的技术交底和班前教育，操作人员必须经过培训后上LXJ冈；2、起吊时应采用四根钢丝绳分别用卸扣固定在钢平台的四个吊环上，并将丝扣拧紧后方可起吊。进行安装作业时应设置警戒线，以防落物伤人；3、钢平台安装应在上一层楼面（预埋吊钩部位）混凝土强度达设计强度的80%时方可进行钢平台的安装；4、钢平台安装定位，其上下不得在同一垂直面上，应保持一定距离；5、钢平台安装采用塔吊配合；上下统一指挥，平台安装完毕后，及时组织有关部门人员检查验收合格后方可投入使用。搭设过程中注意以下几点：（1）严格按照卸料平台设计图纸制作，焊缝厚度、宽度和长度满足要求，焊缝无砂眼、夹渣、透焊等质量缺陷；（2）平台安装时外口应高于内口510cm;（3）钢丝绳与水平钢梁的夹角最好在45-60度；（4）梁内的受拉锚环，必须在混凝土达到设计强度的75%以上方可受力使用；（5）搭设、拆除人员必须持证上岗，身体状况良好，经过技术交底，准确掌握本工程卸料平台搭设、拆除的特点与方法；（6）搭设、拆除时设专人指挥、看护，划定警戒区，设立警示标志，非搭设、拆除人员禁止进入施工区域。卸料平台拆除流程：拴吊环一收绳一解吊绳一起吊f下落一就位一卸钩拆除时先拴好钢丝绳；并用卸扣固定牢固后；使塔吊钢丝绳充分受力并维持第三节施工方法1、卸料平台型钢卸料平台为该层的构筑物支撑材料及模板材料传递给上一层结构施工的材料所需的临时性工序，但悬挑平台，悬挑较大、较宽，仅依赖根部受力、外挑部纯属钢丝绳受力的概念。因此必须达到自身刚度和稳定性，和达到足够的承载力；在施工过程中，荷载不超过It,在各种荷载作用下不发生失稳、倒塌，不允许刚架变形、倾斜、摇晃式扭曲等现象，以确保安全。卸料平台比结构层慢二层安装。(I)标准层卸料平台安装方式如下图：一料平台便外立面图U帼4与+舍XU"十45M秋f60£9Mlwf33Mibf”上fHW醯QMM肝跳勒*耻二“旧与“由1)IHIKt330r<,WiI<州-勤2、<<20.ft44f4tW<)(M.<ISV300mm(2)平台安装如下图:f!VHt.卸料平台侧外立面图1、镇绚!与千合矣力利吁45甥环大f60配5gf33OH,f台必耐措精修曲稣好台嬉聃肚二孰（始蛾股鞋”£）料糕灯330礼彳髓上力域第MW或咐平台珏姓心-联（*R黏犍FT）2、常幽9¢20,«纹*收购个帐期儿般“300仙2、平台预埋件在两主梁居中位置，距建筑结构外100mm.1700mm.2000mm处预埋地锚。地锚使用的钢筋规格为直径20的地脚螺栓，埋入顶板下至少80mm、并与顶板下钢筋可靠绑扎，裸出地面至少250mm,保证卸料平台安装后露丝三扣以上。在楼板处设置暗梁，暗梁采用4根直径为14的三级钢，并与预埋件绑扎牢固。3、钢丝绳及扣环钢丝绳选用20（验算选用19.5）光面钢丝绳，钢丝绳抗拉强度为MOOMPa,断股、起毛、锈蚀严重的钢丝绳不得使用，钢丝绳扣紧绳卡不少于四个，长度不小于500Inin。扣环钢筋采用巾16光圆钢筋定制做,严禁采用冷轧过的钢筋,钢筋锚入梁内不小于30do外侧吊环布置在卸料平台以上三层梁顶面中间位置，内侧吊环布置料平台以上二层梁顶面中间位置。4、平台吊装卸料平台经过监理单位、建设单位验收合格后方可吊装。卸料平台采用塔吊起吊。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，
