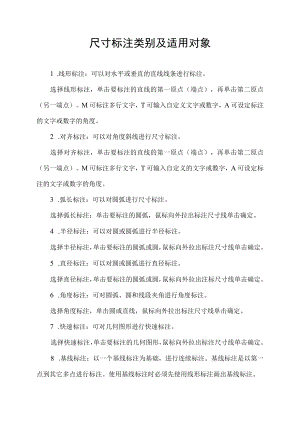

尺寸标注类别及适用对象.docx

尺寸标注类别及适用对象1 .线形标注：可以对水平或垂直的直线线条进行标注。选择线形标注，单击要标注的直线的第一原点（端点），再单击第二原点（另一端点）。M可标注多行文字，T可输入自定义文字或数字，A可设定标注的文字或数字的角度。2 .对齐标注：可以对角度斜线进行尺寸标注。选择对齐标注，单击要标注的直线的第一原点（端点），再单击第二原点（另一端点）。M可标注多行文字，T可输入自定义的文字或数字，A可设定标注的文字或数字的角度。3 .弧长标注：可以对圆弧进行尺寸标注。选择弧长标注：单击要标注的圆弧，鼠标向外拉出标注尺寸线单击确定。4 .半径标注：可以对圆或圆弧进行半径标注。选择半径标注，单击要标注的圆弧或圆，鼠标向外拉出标注尺寸线单击确定。5 .直径标注：可以对圆或圆弧进行直径标注。选择直径标注，单击要标注的圆弧或圆，鼠标向外拉出注标尺寸线单击确定。6 .角度标注：可对圆弧、圆和线段夹角进行角度标注。选择角度标注，单击圆或直线，鼠标向外拉出标注尺寸线单击确定。7 .快速标注：可对几何图形进行快速标注。选择快速标注，单击要标注的几何图形，鼠标向外拉出标注尺寸线单击确定。8 .基线标注：以一个基线标注为基础，进行连续标注。基线标注是以第一点到其它多点进行标注。使用基线标注时必须先使用线形标注画出基线标注。9 .连续标注：可对多条线段进行连续分段标注。10 .引线标注：使用引线标注可对图形进行文字说明。11 .编辑标注文字：可对标注的文字进行位置角度编辑修改。12 .修改标注文字内容：点击修改菜单下的对象/文字/编辑命令，可以修改标里的文字。标注样式：快捷键D,可对标注的样式进行修改和创建。创建标注创建一个新的标注样式。修改标注，可将当前的标注进行修改编辑。
