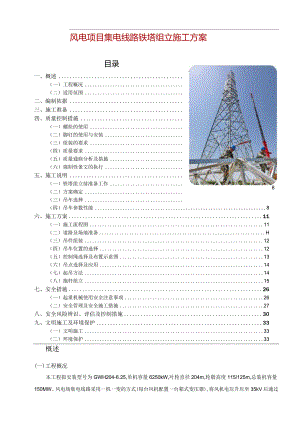

8风电项目集电线路铁塔组立施工方案目录一、概述（一）工程概况（二）适用范围二、编制依据三、施工准备四、质量控制措施（一）螺栓的使用（二）脚钉的使用与安装（三）组装的要求（四）质量要求（五）质量通病分析及措施（六）强制性条文的执行五、施工说明（一）铁塔组立前准备工作（二）方案确定（三）吊车选择（四）吊车参数性能8六、施工方案11（一）施工流程图11（二）道路及场地准备H（三）吊件组装12（四）吊车位置的选择12（五）控制绳选择及布置示意图13（六）吊点选择及应用14（七）起吊方法14（八）抱杆组立15七、安全措施26（一）起重机械使用安全注意事项26（二）安全管理及安全施工措施27八、安全风险辨识、评估及控制措施30九、文明施工及环境保护33（一）文明施工33（二）环境保护33概述(一)工程概况本工程拟安装型号为GWH204-6.25,单机容量6250kW,叶轮直径204m,轮毂高度115/125m,总装机容量150MW。风电场集电线路采用一机一变的方式(每台风机配置一台箱式变压器),将风机电压升压至35kV后通过6回35kV集电线路汇接入海城风电场的22OkV升压站。工程概况本段线路长度架空线单回路约42公里、双回路约28公里、电缆长度约17公里回数4回沿线地形山地90%,平地10%杆塔角钢塔导线规格JLG1A-15O25>JLG1-24O3O>JL/G1A-300/25钢芯铝绞线地线规格/光缆规格地埋无金属光缆、OPGW光缆C线:涉及T3、HCI8基础，双线,共计：20塔D线：涉及T30、HC20、HCI6、X9基础，单线,共计：9塔E线：涉及HC8、HC37基础，单线，共计：23塔F线：涉及HC21、HC5、HC2、HCl基础，单线+双线，共计：65塔本工程导线采用JL/G1A-150/25>JL/G1A-240/30>JL/G1A-300/25型钢芯铝绞线，每相1根。钢材：铁塔钢材采用Q235或Q355,大断面主材采用Q355,小断面主材及斜材、辅材采用Q235每台风机-箱变：12根ZR-YJY23-1.83kV-3*240每台箱变-线路杆塔连接：3根ZR-YJY-O.6/1-1*185升压站-电缆终端杆：1台风电机机组配套升压设备高压侧间电缆规格为ZReTJLHY2(3)3-2635kV-3×95,连接2台风电机机组配套升压设备高压侧间电缆规格为ZRC-YJLHY2(3)3-2635kV-3×185,连接3台风电机机组配套升压设备高压侧间电缆规格为ZRC-YJLHY2(3)3-2635kV-3×300,连接4台风电机机组配套升压设备高压侧间电缆规格为ZRC-YJY2(3)3-2635kV-3×400,连接5台(6.25MW4台)风电机机组配套升压设备高压侧间电缆规格为2*ZRC-YJY2（3）3-2635kV-3×240o其余用架空线连接。架空光缆采用OPGW型。地埋光缆采用GYFTZY型。（二）适用范围本施工方案适用于150MW风电项目二编制依据电气装置安装工程66kV及以下架空电力线路施工及验收规范GB50173-2014电力建设安全工作规程第2部分：电力线路DL5009.2-2013电力建设安全工作规程（架空输电线路篇）SDJ065-1982设计研究院有限公司风电项目集电线路施工设计图纸三施工准备1各立塔施工队在铁塔组立施工前应认真对线路进行勘察，了解现场地形及运输条件。2认真熟悉相关图纸及措施要求，特别对于本工程设计修改的内容，必须严格按照修改后图纸进行施工，如有疑问，应与项目部技术人员联系确认后方可施工。3施工前必须认真学习图纸，严格按图施工，如发现塔材加工与图纸不相符或无法安装，请及时与项目部联系确定处理方案后再进行安装，不得强行组装。4公司已对全部基础进行三级验收，各立塔队进场前应对基础相关尺寸进行复核，以防止误认杆号，造成不必要的返工。四质量控制措施（一）螺栓的使用1本工程使用的螺栓强度：MI6、乂20为6.8级，124为8.8级。2为提高杆塔的运行可靠性，从塔腿基础顶面向上8米高度水平范围内的所有连接螺栓（包括横隔面），均采用防盗螺栓，若在8米处遇有节点板或接头时，其上所有螺栓均采用防盗螺栓，防盗螺栓与施工图中的螺栓同规格、同级别。3除双帽螺栓，防盗螺栓外其他螺栓均应加装一防松扣紧螺母，所有螺栓在螺母侧安装至少-垫圈。在满足其他的条件下应根据实际情况增加垫圈，确保构件贴紧及螺母扣紧。正常情况下垫圈安装于螺母侧，如超过两个垫圈，则多出部分安装于另一侧。采用双帽时螺杆需平扣或出扣，单帽时螺杆出头长不应小于两个螺距。安装时必须确保螺栓螺纹不能进入剪切面。4脚钉等同螺栓处理5同部位螺栓规格应统一，露出长度应一致。6螺栓的穿向（1）立体结构：水平方向由内向外，垂直方向由下向上。（2）平面结构：顺线路方向由送电侧穿入，横线路方向两侧由内向外，中间由左向右（面向受电侧）穿，垂直方向由下向上。（3）斜面结构：由斜下向斜上穿，不便时应在同一斜面内取统一方向。（4）个别螺栓不易安装时，穿入方向允许变更处理。7螺栓紧固扭矩值（1）螺栓热镀锌后强度级别要求：MI6、M20采用6.8级，1424采用8.8级，6.8级、8.8级螺栓紧固力矩标准：螺栓规格级别扭矩值（N.m）M166.880M206.8100M248.8250（2）双帽中的第一个螺母按扭矩要求紧固，第二个则紧固即可。在紧固第二个母时，前一个母要用扳手止动。（3）为保护塔材镀锌层，所有螺母与塔材连接处均应加装相应规格的垫片。（二）脚钉的使用与安装直线塔（含直转）：曲臂以下脚钉安装在右后主材（即D腿，线路前进方向的右后侧）上，曲臂及曲臂以上安装A、D腿。转角塔（含终端）：线路角度右转的转角塔脚钉在下导线横担以下安装在右后主材（D腿）上，在下导线横担以上安装在左后主材（A腿）上；线路角度左转的转角塔脚钉在下导线横担以下安装在左前主材（B腿）上，在下导线横担以上安装在右前主材（C腿）上；在下导线横担以上的内角侧主材上增加布置3个脚钉。直线塔塔身和地线支架脚钉布置图百线转角及耐张塔脚钉布置图转角为o°的单回路耐张塔按右转布置脚钉。(三)组装的要求1组装前应根据塔型结构图仔细地分段核对塔材，将不同规格型号的螺栓分类堆放并标识清楚，将不符合图纸要求的塔材(如弯曲超标、塔材变形及碰瘪凹等)及缺件逐一登记，以便及时处理和补材。2认真阅读铁塔结构图，分清各段塔材工令号和安装方向，以免装错造成返工。杆塔部件组装有困难时应查明原因，严禁强行组装。对安装不上的构件，不允许进行扩孔，必要时更换构件。3杆塔各部分组装应注意：交叉材之间根据图纸加装有工令号的专用垫片，少数部位交叉材也加装一般的平垫片；螺栓使用不能有以长带短的现象。4单帽螺栓的螺杆出扣不得少于二个螺距，以确保安装扣紧螺母；双帽螺栓的螺杆可与螺母平扣，但同规格、同部位螺栓使用应一致，出扣长度应一致，不得有长短不一的现象。脚钉的塔身外侧螺帽应紧到位，不得见丝扣。5螺杆和螺母的螺纹有滑牙或螺母棱角磨损以至扳手打滑的螺栓必须更换。6在起吊上段塔材前应将下段塔身螺栓全部紧固。（四）质量要求1加强塔材小运输过程的管理，防止运输过程中塔材受伤或丢失。不得使用机动绞磨将塔材在地面从山下拖动到山上的运输方法，以免损坏焊板及塔材镀锌等。2为加强对基础立柱成品保护，各施工队在组立杆塔前，应在项目部材料站领用基础立柱保护装置，自塔材运输到位起到立塔施工全部结束后，加强对基础立柱进行保护，以确保基础立柱不因立塔施工原因受到损坏。3组装前对主材及关键部件进行尺寸复核，同时对塔材进行外观检查，对严重脱锌、错孔、多孔的材料不得组装，对塔材变形、构件瘪凹、焊接部位裂缝的构件也不得使用，并做好现场记录，报项目部器材部补料。4塔材在安装过程中，若发现塔材质量问题，如角钢弯曲、局部锈蚀及连接后间隙过大等，必须在校正后防腐或除锈后防腐处理；若不能处理，须向项目部反映或塔厂售后服务人员反映。5螺杆应与构件面垂直，螺栓头平面与构件间不应有空隙；同规格、同部位螺栓使用应一致，出扣长度应一致，不得有长短不一的现象。6螺栓使用必须符合设计及规范要求，严禁以小级别代替大级别。螺栓的拧紧程度需符合规范要求值。若有丝扣滑牙或螺母棱角磨损过大以至扳手打滑的螺栓必须更换。7杆塔的连接螺栓在组立结束后，必须全部紧固一次，架线后再全面复紧一次。8螺栓复紧后应按要求加装另一螺母，第二个则紧固即可。在紧固第二个母时，前一个母要用扳手止动。9为防止塔材丢失、保证杆塔安全，每基塔组完毕后，塔腿部的防盗螺栓应及时复紧，并安装防盗螺母。10直线杆塔组立后，结构倾斜应在规范、评定规程允许范围内，即小于0.2%,塔材各相邻节点间主材弯曲不得超过l800o杆塔构件之间的间隙应小于3mm。耐张塔的预偏应符合设计要求，保证架线后不向内角倾斜。设计预拱值H为横担长度L的l100o铁塔组立后，端部挠度值（设计预拱值一实测预拱值）应在横担设计预拱值的11515范围之内。架线后横担端部实测预拱值须大于零。11地线支架及横担吊装时应用经纬仪检查横担的水平度是否符合设计及规范要求。12认真填写杆塔施工记录；在施工中必须严格过程控制，在施工完毕后实行三级检查制度，各级检查均应有原始记录，且签证存档。13所有钢丝绳等硬质工器具严禁直接与塔材接触受力，受力点应衬垫麻袋片，防止塔材镀锌层磨损，杜绝塔材上的施工痕迹;承托抱杆的钢丝绳与塔身连接的主材处应衬垫软物，或用同等额定受力的吊装带与塔身缠绕。14地脚螺栓在塔脚板就位后每个地脚螺栓须及时装上垫片、拧上双螺帽；铁塔组立完毕后应及时扭紧，其螺帽、垫片的规格、数量符合要求并将外露丝扣打冲防盗，以防止螺帽丢失。15在杆塔组立前必须使用立柱棱角保护角钢对立柱进行保护，避免棱角损坏。16每个腿安装就位后须将接地用下线及时地与其临时连接，以防雷击及感应电。17接地引下线待保护帽浇制成型后方可正式制作，接地引下线与铁塔为双孔连接，接地螺栓采用普通螺栓加一垫片。制作接地引下线应使用专用工具，严禁用锤直接敲击，安装制作后的引下线，自然、服帖、工艺美观，基础及保护帽边沿、棱角不得出现破损。(五)质量通病分析及措施序号质量通病分析通病防治控制措施1塔材镀锌不均、色差大、锌皮剥落塔材进场时，开包检验，不符合要求退厂处理2塔材弯曲组装前检查塔材平直度，施工过程严禁强行组装。3塔材锌层受损塔材运输、吊装、绑扎钢丝绳套时，检查是否有衬垫保护措施。4螺栓划伤塔材镀锌组装前检查螺栓帽与塔材的接触面是否平整。5螺栓过紧或紧固率不足紧固螺栓时，限制扳手紧固力矩，防止力矩过大。推广应用电动扭矩扳手，严格控制螺栓紧固。架线前，检查螺栓紧固率必须满足规范要求；架线后，复查螺栓紧固率。6螺栓出扣长短不一组装时检查螺栓规格，及时更换;架线前复查。(六)强制性条文的执行强制性条文的执行情况直接关系到工程的安全质量和业主的利益。在工程项目施工中，应通过合理组织、管理、控制使工程项目施工质量达到预期的目标，成为符合合同要求、符合规范要求的工程。安全、质量、工期、信誉是项目的四大主题，其中质量是核心，安全是保障，工期是前提，
