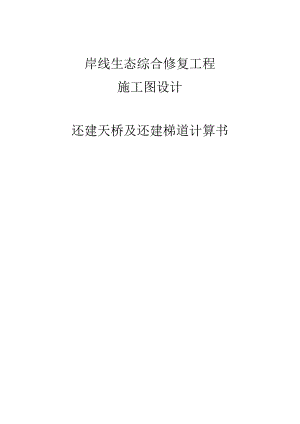

还建天桥及还建梯道计算书.docx
岸线生态综合修复工程施工图设计还建天桥及还建梯道计算书目录1 .工程概况12 .设计规范13 .技术标准24 .主要材料24.1 混凝土24.2 钢材24.3 普通钢筋25 .还建天桥上部结构计算35.1 构造型式及尺寸35.2 荷载参数35.3 计算模型35.4 验算结果45. 4.1钢梁应力验算46. 4.2挠度及预拱度计算57. 4.3天桥频率计算58. 4.4原桥保留部分验算56 .还建天桥下部结构计算67 .还建梯道上部结构计算77.1 构造型式及尺寸77.2 荷载参数77.3 计算模型87.4 梯道梁验算87.4.1内力验算88.结论91 .工程概况项目位于江北区，起于现状北滨路二路终点，向东延伸，沿江布设，经过塔子山公园、金科廊桥水岸、A34地块、寸滩港、寸滩老街、黑石子码头、唐家沱污水处理厂、唐家沱老街，终点止于唐桂新城(金科太阳海岸)附近。项目一期实施段起于现状北滨路二路终点，终点至A34地块。2 .设计规范(1)混凝土结构设计规范(GB50010-2010(2015版)(2)城市桥梁设计规范(CJJIl一2011(2019年版)(3)城市人行天桥与人行地道技术规范(CJJ69-95)(4)公路桥涵设计通用规范(JTGD60-2015)(5)公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018)(6)公路桥涵地基与基础设计规范(JTG33632019)(7)城市桥梁抗震设计规范(CJJ166-2011)(8)公路桥梁抗震设计规范(JTG/T2231-01-2020)(9)钢结构设计标准(GB50017-2017)(10)公路钢结构桥梁设计规范(JTGD64-2015)(11)桥梁用结构钢(GB/T714-2015)(12)公路桥涵施工技术规范(JTG/T3650-2020)(13)公路工程混凝土结构耐久性设计规范(JTG/T3310-2019)(14)城市桥梁工程施工与质量验收规范(CJJ22008)(15)钢结构工程施工质量验收标准(GB50205-2020)(16)公路桥梁钢结构防腐涂装技术条件(JT/T722-2008)(17)城镇桥梁钢结构防腐蚀涂装工程技术规程(CJJ/T235-2015)(18)公路桥梁伸缩装置通用技术条件(JT/T327-2016)(19)公路桥梁板式橡胶支座(JT/T4-2019)(20)工程建设标准强制性条文(城镇建设部分)(2013版)(21)市政公用工程设计文件编制深度规定(2017年版)(22)建筑桩基技术规范(JGJ94-2008)3 .技术标准(1)人行桥荷载等级：根据城市人行天桥与人行地道技术规范(CJJ6995)中的3.1.3条相关规定计算取值。(2)地震烈度：场地地震基本烈度为6°(7°构造设防)，设计基本地震加速度值为O.05go(3)桥梁设计基准期：100年(4)桥梁结构的设计使用年限：50年(5)桥梁设计安全等级：二级(6)温度荷载：结构整体升降温按+27.5及-27.5C进行计算。日照温差按公路桥涵设计通用规范(JTGD60-2015)4.3.12条规定的温度场计算。(7)钢筋混凝土构件处于I类环境，最大裂缝宽度限值WmaX=O.2mm。4 .主要材料4.1 混凝土(1)还建天桥桥墩、扩大基础、地基梁及扶梯基坑均采用C30混凝土；(2)素混凝土踏步采用C25混凝土；(3)垫层采用C20混凝土；4.2 钢材人行天桥钢箱梁采用Q355C钢，钢材的化学成份及力学性能应符合桥梁用结构钢(GB/T714-2015)及公路钢结构桥梁设计规范(JTGD64-2015)中相关要求。4.3 普通钢筋(1) HPB300钢筋：抗拉设计强度fsd=250MPa,标准强度fsk=300Mpa,弹性模量Es=2.0×105Mpao(2) HRB400钢筋：抗拉设计强度fsd=330MPa,标准强度fsk=400Mpa,弹性模量Es=2.0×105Mpao钢筋应符合钢筋混凝土用钢第1部分:热轧光圆钢筋(GBI499.12017)和钢筋混凝土用钢第2部分:热轧带肋钢筋(GB1499.22018)的相关规定，直径212mm者采用HRB400热轧带肋钢筋；直径V12mm者采用HPB300热轧光圆钢筋。5 .还建天桥上部结构计算5.1 构造型式及尺寸天桥上部为两跨连续梁结构，主梁采用等高度直腹板钢箱梁，梁高0.85m,顶宽5.1m,底宽2.2m。钢梯道总宽2.7m,高0.3m。主梁与梯道均为工厂制造、现场拼装。还建天桥主桥墩为花瓶墩，桥墩顶宽2.1米，底宽1.2米，厚度0.6米；梯道墩为圆柱墩，直径0.6米。主桥墩及梯道墩均采用扩大基础，总高2.0m,分两阶设置，每阶高1.0m,扩大基础置于新建隧道顶板上，并设置扩大基础垫石进行调平。5.2 荷载参数(1)结构重要性系数：o=.o(2)主要恒载重度：栏杆:2kN/m(单侧)铺装66kNm花池375kNm(单侧)(3)活载：根据规范城市人行天桥与人行地道技术规范(CJJ69-95)3.1.3条：当力H载长度为21100m(100m以上同Ioom)时=(5-2.爵誓(kPa)(3.132)式中W唯位面积的人群荷载，kPa1.加载长度.11uB半桥宽度，m大于4m时仍按4m计。计算得：本工程人群荷载为3.94kNm20(4)系统升降温：±27.5°C5. 3计算模型用MidasCivil软件进行建模计算，模型如下桥梁计算模型5.4验算结果5.4.1 钢梁应力验算结论：经验算，钢梁最大应力168MPaV270MPa,满足规范于要求。第4页5.4. 2挠度及预拱度计算按城市人行天桥与地通道技术规范第2.5.2条规定，由人群荷载计算的最大竖向挠度，不应超过下列允许值：梁板式主梁跨中：L/600梁板式主梁悬臂端：L/300最大挠度：7mm<19000600=32mm满足规范要求自重与人群荷载产生的挠度：17mm<19000/1600=12mm,设置17mm预拱度5.5. 3天桥频率计算天桥上部结构竖向自振频率：4.5Hz>3Hz,满足规范要求。5.4.4原桥保留部分验算天桥切割后原桥保留部分挠度验算最大挠度：14mm<19000600=32mm天桥切割后原桥保留部分支反力天桥切割后，支座均处于受压状态，稳定性满足要求6 .还建天桥下部结构计算主桥桥墩花瓶墩验算公路钢筋混凝土及预应力混凝土一侨涵设计规范(JTG3362-2018)花瓶墩计算主桥桥墩支反力Fd=588.05KNS=1.5mh取值2mb=2.1mb,=1.2mfsd=330MpaAs=29402mm6根25Yo=1.1Tt,d=238.16KXYo×Tt,d=261.98KNfsd×As=970.20KX满足要求×Tt,d=261.98KN<fsd×As=970.20KN满足规范要求7 .还建梯道上部结构计算7.1 构造型式及尺寸楼梯采用现浇梁板结构，梯道板厚015m。楼梯上下端均设置板式橡胶支座，楼梯柱与楼梯横挑梁固结。1.TZl截面尺寸为0.5m×0.7m,LTZ2截面尺寸为0.5m×0.5m,FTZl截面尺寸为0.5mX0.5m0墩柱钢筋锚入新建隧道支护桩冠梁。7.2 荷载参数(1)结构重要性系数：To=1.0(2)主要恒载重度：栏杆:2kN/m(单侧)铺装:7kN/m(3)活载：根据规范城市人行天桥与人行地道技术规范(CJJ69-95)3.1.3条：本工程人群荷载为4.6kNm2o（4）系统升降温：±27.5。C7.3 计算模型用MidasCivil软件进行建模计算，模型如下桥梁计算模型7.4 梯道梁验算7.4.1 内力验算钢梁内力图最大负弯矩：230.1KN.M荷载弯矩M=230KN-m裂缝宽度f=0148mm容许裂缝宽度fo=0.2mm满足规范要求最大正弯矩：151.8KN.M荷载弯矩M=230KN-m裂缝宽度f=0.169mm容许裂缝宽度fo=0.2mm满足规范要求8 .结论综上验算，本工程结构各项指标均能满足相关规范要求，结构安全。
