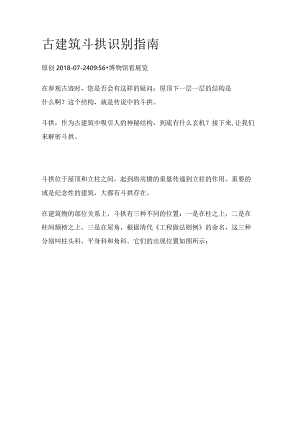

古建筑斗拱识别指南原创2018-07-2409:56博物馆看展览在参观古迹时，您是否会有这样的疑问：屋顶下一层一层的结构是什么啊？这个结构，就是传说中的斗拱。斗拱，作为古建筑中吸引人的神秘结构，到底有什么玄机？接下来,让我们来解密斗拱。斗拱位于屋顶和立柱之间，起到将房檐的重量传递到立柱的作用。重要的或是纪念性的建筑，大都有斗拱存在。在建筑物的部位关系上，斗拱有三种不同的位置：一是在柱之上，二是在柱间额榜之上，三是在屋角，根据清代工程做法则例的命名，这三种分别叫柱头科、平身科和角科。它们的出现位置如图所示：那么，斗拱又有怎样的发展历史呢？关于斗拱的起源，有三种说法：一种认为由井干结构的交叉出头处变化而成；一种认为由穿出柱外的挑梁变化而成；一种认为由擎檐柱演化为托挑梁的斜撑，再演化成斗拱。而斗拱的发展，可以分为这三个阶段第一阶段为西周至南北朝。在汉代的明器陶楼和画像砖等文物中，可以看到有斗拱的出现。这一时期，各个斗拱间互不相连。第二阶段为唐代至元代。这时斗拱已不再是孤立的支承架或挑檐的构件，而是水平框架不可分的一部分。第三阶段为明代至清代。这一时期，斗拱的尺度不断缩小，斗拱之间的间距加密。汉代画像砖，上面出现了斗拱的形象，图片引自中国传世人物画（北京出版社）独乐寺，位于天津市，建于辽代北京法源寺，始建于唐代，清代雍正时期重修，现存建筑为清代建筑斗拱的样式，有极简单的，也有极复杂的。纵观中国建筑史，斗拱的变化极为显著，经历了十分复杂的过程。然而又有规律可循。接下来，我以清代工程做法则例中记载的单翘单昂五踩平身科斗拱为例，向您展示斗拱的构造。了解斗拱的构造，首先需要了解清式斗拱的基本模数斗口。斗口，是平身科斗拱坐斗在面宽方向的刻口，这个刻口的尺寸记为1，其余各构件的尺寸都是它的倍数。根据清工部工程做法则例，斗拱各构件的长、宽、高、厚尺寸以及比例关系，都有明确记录。其次，是了解斗拱各部分的名称。斗拱的主要构件有拱、翘、昂、升和斗。拱：略似弓形，位置与建筑物表面平行；翘：形式与拱相同，方向与拱垂直；昂：翘向外的一端特别加长，斜向下垂；升：在拱和翘（昂）的相交处，在拱的两端，位于上下两层的拱间的斗形立方块;4：在翘（昂）的两端，位于上下两层翘（昂）之间的斗形方块。接下来，看看斗拱是怎样建成的:最下面一层为大斗，又名坐斗，是斗拱最下层的承重构件，方形,斗状；第二层，在平行于面宽方向，安装一件正心瓜拱；垂直于面宽方向,安装一件头翘；在头翘两端，各安置一件十八斗；正心灰拱+41第三层，在面宽方向，正心瓜拱之上放置正心万拱一件；头翘两端的十八斗之上，各放一件单才瓜拱，每件单才瓜拱两端，各放置一件三才升。在进深方向，先放置昂一件，昂头之上放置一件十八斗;第四层，面宽方向，在正心万拱之上安装正心杨，单才瓜拱之上安装单才万拱；单才万拱两端头各放置三才升一件；昂头的十八斗之上，安装厢拱一件，厢拱两端各置三才升一件。在进深方向，扣蚂蚱头一件。第五层，面宽方向，在正心杨之上，迭置正心防一层，在万拱之上各置杨一件，在里外拽万拱上各放置里外拽防一件，在外拽厢拱之上放置挑檐防一件，在蚂蚱头上后尾，放置里拽厢拱一件，厢拱两端头各置三才升一件。进深方向，安装撑头木一件。在各个拽防、挑檐材上端分别放置斜斗板、盖斗板，起到分隔室内外空间、防寒保温等作用。第六层，面宽方向，在正心榜之上，续迭正心防至正心桁底端；在内拽厢拱之上，安置井口杨。进深方向，安装桁碗。井口彷桁碗正心防正心桁挑檐桁了解了基本构造以后，来介绍一下斗拱的制作与安装。制作时，要经历放实样"套样板”的工序，需要画出L1的图纸，然后将各个组件逐个套出样板，再按样板在加工好的规格料上画线并制作。安装时，则先要试装，试装成功后，再正式安装。看了今天的推送，小伙伴们有没有加深对斗拱的理解呢？不妨来个随堂小测验吧：以下斗拱属于哪一类呢？是平身科、柱头科还是角科呢？小编在评论区等你哟参考资料马炳坚中国古建筑木作营造技术（第二版）梁思成清工部工程做法则例图解斗拱构造图解根据网络图片改绘
