电路公式与电功率计算公式精编汇整.docx

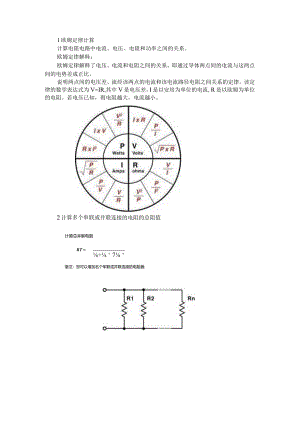

1欧姆定律计算计算电阻电路中电流、电压、电阻和功率之间的关系。欧姆定律解释：欧姆定律解释了电压、电流和电阻之间的关系，即通过导体两点间的电流与这两点间的电势差成正比。说明两点间的电压差、流经该两点的电流和该电流路径电阻之间关系的定律。该定律的数学表达式为V=IR,其中V是电压差，I是以安培为单位的电流,R是以欧姆为单位的电阻。若电压已知，则电阻越大，电流越小。2计算多个串联或并联连接的电阻的总阻值计算总井联电阻RT =÷ + 7 +备注：您可以增加名个军联或并联连接的电阻器.计算总串联电阻RTR1+R2+Ry-letc.函注：您可以增加多个串联或并联连接的电阻器.R1RtotalEquivalenttoR23计算多个串联或并联连接的电容器的总容值拿联电容公式CtQtal=,一C7÷G÷C÷-EquivalenttoCio<alCtOtal=Cl+G?+03+Equivalent to±C."T4电阻分压计算计算电阻分压器电路的输出电压，以实现既定的阻值和电源电压组合。什么是分压器？分压器是一个无源线性电路，能产生一个是其输入电压(Vl)一部分的输出电压(VoUt)。分压器用于调整信号电平，实现有源器件和放大器偏置，以及用于测量电压。欧姆定律解释了电压、电流和电阻之间的关系，即通过两点间导体的电流与这两点间的电势差成正比。这是一个说明两点间的电压差、流经该两点的电流和该电流路径电阻之间关系的定律。该定律的数学表达式为V=IR,其中V是电压差，I是以安培为单位的电流，R是以欧姆为单位的电阻。若电压已知，则电阻越大，电流越小。5电流分流器-电阻计算计算连接到电流源的多至10个并联电阻上流过的电流:Rtotal电流源两疏电阻器阵列的总等效并联电阻.6电抗计算计算指定频率下电感器或电容器的电抗或导纳大小。(1)感抗/导纳公式IXLl=2fLBl =(2)容抗/导纳川-I2lwMCapacitiveReactance (Xe)Frequency. Hz7RC时间常数计算计算电阻与电容的积，亦称RC时间常数。该数值在描述电容通过电阻器进行充电或放电的方程式中出现，表示在改变施加到电路的电压后，电容器两端的电压达到其最终值约63%所需的时间。同时该计算器也会计算电容器充电到指定电压所存储的总能量。如何计算时间常数：时间常数(T)可由电容(C)和负载电阻(R)的值确定。电容器(E)中存储的能量(E)由两个输入确定，即由电压(V)和电容(C)决定。存储的能量二电压2X电容/2时间常数=电容X负载电阻公式E=V2×C/2=C×R8LED串联电阻器计算器计算在指定电流水平下通过电压源驱动一个或多个串联LED所需的电阻。注意：当为此目的选择电阻器时，为避免电阻器温度过高，请选择额定功率是下方计算出的功率值的2至10倍之间的电阻器。公式LEDColorTypicalVfRangeRed1.8to2.1Amber2to2.2Orange1.9to2.2Yellow1.9to2.2Green2to3.1Blue3to3.7White3to3.49dBm转W换算“dBm”到“瓦特”的功率转换公式P(W) = IW ×P(dhm)100()1()P idBm) - 33l10电感换算picohenry(pH)nanohenry(nH)microhenry(H)10.10.0001100.010.0011000.10.011010.1100100.0110001000-1110OO(XX)101100010(XX)101000000100OoO111电容器换算表换算包括pF、nF、FF在内的不同量级电容单位之间的电容测量值。picofaradnanofaradmlcofaradcodepicofaradnanofaradmlcofaradcodePFnFuFPFnFuF100.010.0000110047004.70.0047472150.0150.0000151505000S0.5502220.0220.00002222056005.60.0056562330.0330.00003333068006.80.68682470.0470.00004747010000100.011031000.10.00011011S000150.0151531200.120.0001212122000220.0222231300.130.0001313133000330.0333331500.1S0.0001515147000470.0474731800.180.00018181680680.0686832200.220.00022221100001000.11043300.330.0333311500001500.151544700.470.000474712000002000.22545600.560.000565612200002200.222246800.680.006868133OO3300.333347500.750.0007575147004700.474748200.820.0008282168006800.68684100010.001102100000010001.010515001.S0.15152150000015001.5155200020.0022022000020002.020522002.20.22222220000022002.222533003.30.0033332330000033003.333512电池续航时间电池续航时间计算公式：电池续航时间=电池容量(mAh)/负载电流(mA)根据电池的标称容量和负载所消耗的平均电流来估算电池续航时间。电池容量通常以安培小时（Ah）或毫安小时（mAh）为计量单位，尽管偶尔会使用瓦特小时（Wh）o将瓦特小时除以电池的标称电压（V）,就可以转换为安培小时，公式如下：Ah=WhV安培小时（亦称安时），是一种电荷度量单位，等于一段时间内的电流。一安时等于一个小时的一安培连接电流。毫安小时或毫安时是一千分之一安培小时，因此100OmAh电池等于IAh电池。上述结果只是估算值，实际结果会受电池状态、使用年限、温度、放电速度和其它因素的影响而发生变化。如果所用电池是全新的高质量电池，在室温下工作且工作时间在1小时到l年之间，则这种预估结果最贴近实际结果。13PCB印制线宽度计算使用IPC-2221标准提供的公式计算铜印刷电路板导体或承载给定电流所需“印制线”的宽度，同时保持印制线的温升低于规定的极限值。此外，如果印制线长度已知，还会计算总电阻、电压降和印制线电阻引起的功率损耗。由此求得的结果是估算值，实际结果会随应用条件而发生变化。我们还应注意，与电路板外表面上的印制线相比，电路板内层上的印制线所需的宽度要大得多，请使用适合你情况的结果。如何计算印制线宽度？首先，计算面积：面积mils八2=（电流Amps（k*（温升）Ab）人（lc）然后，计算宽度：宽度mils=面积mils八2/（厚度oz*1.378milsoz）用于IPC-2221内层时：k=0.024>b=0.44>c=0.725用于IPC-2221外层时：k=0.048>b=0.44>c=0.725其中k、b和C是由对IPC-2221曲线进行曲线拟合得出的常数。公值：厚度（loz）>环境温度（25）、温升（10）。一、电功率计算公式：1在纯直流电路中：P=UIP=I2RP=U2R式中：P电功率（W）,U电压（V）,I-一电流（八）,R电阻（C）。2在单相交流电路中：P=UIcos式中：cos功率因数，如白炽灯、电炉、电烙铁等可视为电阻性负载，其cos=l则P=UIU、I-分别为相电压、电流。3在对称三相交流电路中不论负载的连接是哪种形式，对称三相负载的平均功率都是：P=3UIcos式中：u、I一分别为线电压、线电流。cos一功率因数，若为三相阻性负载，如三相电炉，cos=1则P=J3U二、欧姆定律部分1. I=UR（欧姆定律:导体中的电流跟导体两端电压成正比，跟导体的电阻成反比）2. I=H=I2=In（串联电路中电流的特点：电流处处相等）3. U=UI+U2+Un（串联电路中电压的特点：串联电路中，总电压等于各部分电路两端电压之和）4. 1=11+12+In（并联电路中电流的特点：干路上的电流等于各支路电流之和）5. U=UI=U2=Un（并联电路中电压的特点：各支路两端电压相等。都等于电源电压）6. R=RI+R2+Rn（串联电路中电阻的特点：总电阻等于各部分电路电阻之和）7. 1R=1R1+1R2+lRn（并联电路中电阻的特点：总电阻的倒数等于各并联电阻的倒数之和）8. R并=R/n（n个相同电阻并联时求总电阻的公式）9. R串=nR（n个相同电阻串联时求总电阻的公式）10. UI：U2=R1:R2（串联电路中电压与电阻的关系：电压之比等于它们所对应的电阻之比）11. 11：12=R2:Rl（并联电路中电流与电阻的关系：电流之比等于它们所对应的电阻的反比）三、电功电功率部分1. P=UI（经验式，适合于任何电路）2. P=WZt（定义式，适合于任何电路）3. Q=I2Rt（焦耳定律，适合于任何电路）4. P=Pl+P2+Pn（适合于任何电路）5. W=UIt（经验式,适合于任何电路）6. P=I2R（复合公式，只适合于纯电阻电路）7. P=U2R（复合公式，只适合于纯电阻电路）8. W=Q（经验式，只适合于纯电阻电路。其中W是电流流过导体所做的功，Q是电流流过导体产生的热）9. W=I2Rt（复合公式，只适合于纯电阻电路）10. W=U2tR（复合公式，只适合于纯电阻电路）H.P1:P2=U1:U2=R1:R2（串联电路中电功率与电压、电阻的
