环湖路海绵城市施工图设计说明.docx

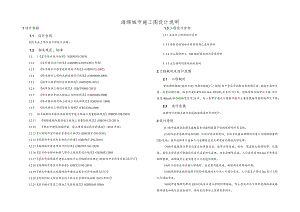

海绵城市施工图设计说明1设计依据1.1 设计合同我院与业主单位签订的设计合同。1.2 相关规范、标准1.2. 1室外给水设计标准(GB50013-2018)1.2.2 室外排水设计标准(GB50014-2021)(2021年版)1.2.3 给水排水工程管道结构设计规范(GB50332-2002)1.2.4 给水排水工程构筑物结构设计规范(GB50069-2002)1.2.5 城市工程管线综合规划规范(GB50289-2016)1.2.6 城市防洪工程设计规范(GB/T50805-2012)1.2.7 给水排水管道工程施工及险收规范(GB50268-2008)1.2.8 给水排水构筑物工程施工及险收规范(GB50141-2008)1.2.9 给水排水工程顶管技术规程(CECS246-2008)1.2. 10城缜给水排水构筑物及管道工程施工质量脸收规范(DBJ50-108-2010)1.2.11 城镇道路附属设施工程施工质量验收规范(DBJ50-128-2011)1.2.12 重庆市建设领域限制、禁止使用落后技术的通告(2019年版)1.2.13山地城市室外排水管渠设计标准(DBJ50/T-296-2018)1.2.14低影响开发雨水系统设计标准(DBJ50/T-292-2018)1.2.15海绵城市建设项目评价标准(DBJ50T-365-2020)1.2.16室外给水排水和燃气热力工程抗震设计规范GB50032-20031.2.17重庆市海绵城市建设工程设计文件编制深度规定(低影响开发雨水系统(试行)1.2.18海绵城市建设评价标准(GB/T51345-2018)1.2.19重庆市建设工程海绵城市建设效果专项评估细则(试行)1.2.20危险性较大的分部分项工程安全管理实施细则(2019年版)1.2.21给水排水管道工程施工及验收规范(GB50268-2008)1.3工程设计资料1.3.1本项目上阶段设计资料1.3.3高新区规划和自然资源局已发件资料1.3.4业主提供的1：500地形图及现状管线资料1.3.5业主提供的其他相关资料2工程概况及设计范围2.1 工程概况金凤湖环湖路(高环大道-环湖北路段)(一标段)位于重庆市高新区金凤湖片区，南起于高环大道，北至环湖北路，桩号为K3+879.447K4+59L693,全长约712米，道路等级为城市次干路,设计速度40kmh,标准路幅宽度为26米，是一条贯穿南北以集散功能为主兼具服务功能的城市次干路。2.2 设计范围本册设计范围主要为本道路海绵城市专项设计。3设计原则(1)城市道路应在满足道路基本功能的前提下实现低影响开发目标。(2)应综合考虑城市道路的横、纵坡对径流的影响，采取有效措施确保雨水进入与道路配套的LID设施。城市道路车行道和人行道横坡应优先考虑坡向绿地或绿化带。(3)城市道路绿化带宜设置生物滞留设施、植草沟等设施。面积、宽度较大的绿化带、交通岛、渠化岛等区域可依据实际情况设置雨水湿地、雨水湿塘等设施。人行道宽度W4.5m,不布置生物滞留带，海绵城市主要布置为人行道透水铺装。(4)车行道径流雨水排入绿地时，应设置消能设施，减缓雨水对绿地冲刷。(5)道路海绵设施的选择不得影响道路的车行及人行通行需求，人行道至少保证2m及以上的人行通道宽度。(6)城市道路绿化带内LID设施应采用必要的防渗措施，防止径流雨水下渗对道路路面及路基的强度和稳定性造成破坏，同时在防渗层上设置盲管排水。单项设施功能控制目标处置方式经济性污染物去除率（以SSif,%）景观效果巢*利用雨水补充地下水削减峰值流量净化雨水转输径流总量径流峰值往流染分散相对集中建造费用维护费用雨水矮O©O低低80-90一调节施OOOO商中一般调节池OOOOOO高中转输型植草沟©OO©©O低低35-90一般千式植草沟OO©*O低低35-90好湿式植草沟OOOOO中低好渗管/渠O©OOQO一中中35-70植被缓冲带OOOOO低低50-75一般初期雨水弃流设施OOOO低中10-60人工土壤添滤OO*OO©高中75-95好注：1强©较强。弱或很小：2SS去除率数据来自美国流域保护中心（CenlerForWalerShedPrOleClion,CWP）的研究数据。表4.2各类用地中低影嘀开发设施选用一览表技术类型（按主要功能）单项设施用地类型速筑与小区城市道路绿地与广场城市水系渗透技术透水转铺装透水水泥混凝土©©©透水沥青混凝土©绿色屋顶OO下沉式绿地©简易型生物滞笛设施复杂型生物滞留设施©O渗透搪渗井©O储存技术湿塘©*雨水湿坨蓄水池©O©O雨水罐OO调节技术调节塘©门调节池©O转输技术转输型植草沟*©(7)城市道路人行道宜采用透水铺装；在满足道路安全的前提下，车行道可采用透水沥青路面或透水混凝土路面。透水铺装、透水路面设计应满足国家现有相关标准要求。(8)道路Ln)设施的选择应与规划用地性质相协调，因地制宜、经济有效、方便易行，充分结合道路红线内外绿化带进行设计。(9)道路LlD设施的选择应充分考虑设计道路及周边的土壤、地质特征。(10)透水铺装只负责收集透水铺装面积上的降雨，车行道路面负责收集车行道路面上的降雨，地块内部的雨水通过地块内部的LlD设施进行煤合利用，且地块内部外排雨水通过雨水管直接汇入市政雨水系统。4功能设施比选道路工程LlD系统包括生物滞留带、人行道透水砖、生态树池、雨水管网、污水管网等。低影响开发设施往往具有补充地下水、集蓄利用、削减峰值流量及净化雨水等多个功能。表4.1低影啕开发设篇比选一览表单项设施功能控制目标处置方式经济性污染物去除率(以SS计，%)景观效果巢蓄利用雨水补充池T水削减峰值流量?化雨水转输径流总量径流峰值径流污染分儆相对集中建费用维护费用透水碍铺装O©O©低低80-90透水水泥混凝土OO©OO高中80-90透水沥青混凝土OO©O©©育中80-90绿色屋顶OOO商中70-80好下沉式绿地O©©O©低低一般简易型生物滞留设施O©O*低低好复杂型生物滞留设施O©O中低70-95好潺透城O©©O©中中70-80一般渗井O©©O©©低低湿塘O©O©高中50-80好雨水湿地OO商中50-80好蓄水池O©O©©一高中80-905.2计算参数本次设计采用沙坪坝区气象及降雨资料，查低影响开发雨水系统设计标准DBJ50/T-292-2018附录A重庆市降雨资料，沙坪坝区不同控制率对应设计降雨如下表：渗透型过滤设施控制区域计算如下表表5.1径流总量控制率与设计降雨量对应表序号年铅流总量控制率PT(«)设计降雨量H(B)1508.925510.536012.546514.957017.867521.478026.288532.799042.65.3雨水径流总量控制容积计算雨水径流总量控制容积是为达到海绵指标需要控制的径流容积，应根据本地降雨数据和要求的年径流总量控制率,按式下式进行核算。VT=IIOHtRvF式中：V1雨水径流总量控制容积(m3);F汇水面积(hm2)；H1设计降雨量(mm),根据年径流总量控制率Pr确定，叁考DBJ50-T-292-2018低影响开发雨水系统设计标准确定。Rv一一雨量径流系数，多种下垫面时采用加权平均值。不同种类下垫面的雨量径流系数应依据实测数据确定,缺乏资料时可参照下表取值。表5.2不同下蚣面雨量径流系数汇水面种类雨量径流系数。各注硬屋面、未铺石子的平屋面、沥青屋面0.80-0.90铺石子的平屋面0.60-0.70域化屋面(线色屋顶,基质层厚度2300三)0.30-0.40混凝土或沥青路面及广场0.80-0.90大块石等铺砌路面及广场0.50-0.60沥青表面处理的碎石路面及广场0.45-0.55技术类型（按主要功能）单项设施用地类型建筑与小区城市道路绿地与广场城市水系干式植草沟©湿式植草沟©渗管/渠O故污净化技术植被谖冲带*初期雨水弃流设施©©O人工土壤港滤©O©©注：宜选用©可选用O不宜选用O本次设计根据LID雨水设计管理理念，针对道路红线范围内汇水面积的雨水，通过LID设施对雨水的储存、过滤、蒸发、抑制降雨径流，使汇流时间延长，峰流减小，发挥控制面源污染、洪峰流量削减等方面的作用。道路建设过程中或建成后，均要求采取相应措施防止道路范围外的雨水径流进入道路内生物滞留带，以免对设计的综合利用设施造成冲击破坏。地块内雨水应通过地块开发建设中配套实施的低冲击进行综合利用。本次设计根据Ln）雨水
