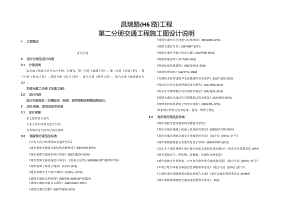

昌瑞路（H6路）工程--交通工程施工图设计说明.docx

昌瑞路(H6路)工程第二分册交通工程施工图设计说明1 .工程概况区位示意2 .设计分册及设计内容2.1 分册说明本次施工图设计共分为六分册，分别为：第一分册道路工程、第二分册交通工程、第三分册排水工程、第四分册电力工程、第五分册照明工程、第六分册海绵城市专篇。本册为第二分册交通工程2.2 设计内容设计内容包含：交通标志、标线、信号控制及附属设施设计。3 .设计依据、规范及技术标准3.1 设计依据业主提供设计条件与业主签订的项目设计合同与本项目有关的其它相关资料3.2 国家现行规范及标准：中华人民共和国道路交通安全法城市道路交通标志和标线设置规范(GB51038-2015)城市道路交通组织设计规范(GB/T36670-2018)城市道路交通设施设计规范附条文说明GB50688-2011(2019年版)城市道路工程设计规范(CJJ37-2016)城市道路交叉口设计规程(CJJI522010)道路交通标志和标线(GB5768-2009/2017/2022)道路交通标志板及支撑件(GB/T23827-2021)道路交通反光膜(GB/T18833-2012)道路交通信号灯设置与安装规范(GB14886-2016)道路交通信号灯(GB14887-2011)道路交通信号倒计时显示器(GA/T508-2014)路面标线涂料(JT/T280-2022)路面标线用玻璃珠(GB/T24722-2020)路面防滑涂料(GB/T712-2008)交通技术监控成像补光装置通用技术条件(GA/T1202-2022)闯红灯自动记录系统通用技术条件(GA/T496-2014)机动车号牌图像自动识别技术规范(GA/T833-2016)道路交通安全违法行为图像取证技术规范(GA/T832-2014)视频安防监控系统工程设计规范(GB50395-2016)国家现行的其它有关标准、规范、规程与规定3.3 地方现行规范及标准：城市道路交通设施规范设置指导意见重庆市城市道路工程施工质量验收规范(DBJ50/T-078-2016)重庆市城市道路交通安全设施管理办法(渝公发201661号)城市道路指路标志系统信息设计导则(DB50/T897-2018)总队关于规范调整车道行驶方向标志版面信息的通知(重庆市交巡警总队-2016)城市道路水马、锥形桶、防撞桶、防撞柱式样标准城市道路分车型限速、分车道行驶管理交通设施设置(渝公交巡201633号)车道行驶方向标志版面信息调整指导意见(渝公交巡2016227号)主城区城市道路隔离设施品质提升方案(重庆市城市管理委员会201803)城市道路桥梁隧道交通设施设置指导意见-2022标志板安装在悬臂上，考虑到通行净空和路面维修增高的因素，安装高度控制在550CnI以上。对于附着式标志安装高度为不低于2.5m和侧向净空不小于25cm的要求。4.2版面设计标志根据其版面内容的不同，分为警告、禁令、指示、指路、诱导等五大类，交通标志的颜色为：指示标志采用蓝底、白图案；警告标志采用黄底、黑边、黑图案；禁令标志采用白底、红圈、红杠、黑图案。交通标志版面设计主要以道路交通标志和标线（GB5768-2022）与城市道路标志和标线设置规范（GB51038-2015）为依据。同时地方意见主城区城市道路指路标志设置指导意见进行设计： 城市道路指路标志版面样式采用指示图形加道路名形式，版面内容由地理方向信息、地名信息、地名英文信息、指示图形、指北针等组成，。 交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按道路交通标志和标线（GB5768-2022）新规定执行。外形尺寸允许偏差为5ran. 交通标志的文字书写规范、正确、工整。根据需要，可并用汉字和其它文字。当标志上采用中英两种文字时，地名用汉语拼音，专用名词用英文，指路标志的主信息必须附加英文信息（辅信息不加），英文字体高度采用国家标准的最大英文字体高度（汉字高度的1/2）：英文信息中的地名拼音和专用词采用首字母大写、其它小写的方式。 指路标志增加设置地理方向信息，将东南西北四个方向按照90°的夹角划分为四个方向指示区域，根据当前道路所处的方向只是区域选择相应的方向指示，其中方向标的角度与所在道路实际走向一致（方向文字竖直排列、方向箭头在90度范围内根据道路实际走向偏转）。 统一单立柱指路标志汉字字高为2530cm,双立柱指路标志汉字字高为3035cm,悬臂式指路标志汉字字高为3540cm°在指路标志版面统一的情况下，如遇地名汉字数量较多时，应保持汉字字体不变，调整缩减汉字宽度，保证版面排版整齐。 单立柱支撑的采用1500mmX2000（2500）mm（宽X高）版面，版面高度根据信息数量可适当增减；同版面指示1个方向的，最多可设置3个地名信息（不区分主要地名信息和辅助地名信息）；同版面指示2个或3个方向的，每个方向只能最多同时设置1个主要信息和1个辅助地名信息，标志版面的路名应以重庆市地名办命名的正式文件为准，施工单位实施前需做好效果图，并与建设单位、交管部门、设计单位沟通协调。 悬臂式指路标志：主要采用2400r三X4800mm（高X宽）、2000三×3000mm（高X宽）版面宽度，最多同时设置3个主要地名信息和3个辅助地名信息，同向4车道及以上道路可选关于在全市现有斑马线上施画“我文明靠右行”文明交通提示语的通知（重庆市精神文明建设委员会办公室、重庆市公安局20200901）重庆市建设领域禁止、限制使用落后技术通告（序号109）（重庆市住房和城乡建设委员会202211）4.交通标志设计4.1 标志设置设置原则：交通标志旨在通过对驾驶员适时、准确的诱导，充分发挥其舒适、安全的效能。交通标志设计主耍以不熟悉该区域道路网系统的驾驶员为基本使用对象，通过适时、适量地提供交通信息，使驾驶员能够正确选择路线及方向，顺利、快捷地抵达目的地。同时，通过禁令、指示、警告等标志来进行交通管制和保证行车安全，使道路发挥最大的作用。标志设置在施工过程中须注意以下几点：.在满足规定的前置距离的情况下，不允许损坏道路结构和妨碍交通安全：不应紧靠在建筑物的门前、窗前、及车辆出入口前；与建筑物保持Im以上的侧向距离。 一般情况下应设置在道路行进方向右侧或车行道上方，也可根据具体情况设置在左侧，或左右两侧同时设置。 应满足视认要求，避免上跨桥、照明设施、门架、监控设施、电杆、行道树、绿篱及路上构造物等对标志板面的遮挡。同时不应遮挡其他交通设施。 标志的版面应面向来车方向，并应尽量减少对驾驶员的眩光。设置路侧式标志时，可与道路中心线的垂直线成定的角度，指路标志和警告标志为0度10度，禁令标志和指示标志为0度45度，道路上方的标志应与道路中心线垂直并与道路垂直线成。度10度的俯角。 标志立柱应保持垂直,其倾斜度不应大于立柱高度的0.5%,且不允许向车行道一侧倾斜。 标志板在根标杆上并设时，应按禁令、指示、警告的顺序，先上后下，先左后右排列，同类标志的设置顺序，应按提示信息的危险程度先重后轻排列。停车让行标志、减速让行标志宜单独设置，如条件受限无法单独设置时，个支撑结构物上最多不应超过两种标志。 指路标志支持杆件采用圆形无缝钢管制作，表面进行热浸锌防锈处理（不喷漆），支撑结构表面颜色为热浸锌本色，钢管顶端设置柱帽。 标志安装在单柱或双柱式标杆立柱上时，安装高度为不低于2.5m,但安装在隔离带、绿化带等非行人通行的地点时，安装高度不低于1.2m。标志板外缘距路面侧石线不小于25cm。 标线使用热熔雨夜标线施工工艺：新划白色标线的初始逆反射亮度系数应满足，干燥状态下的平均值不低于550mcdm-2lx-l,潮湿状态下的平均值不低于30OmCdm-2lxl,连续降雨状态下的平均值不低于100mcd-m-2Ix-U新划黄色标线的初始逆反射亮度系数应满足，干燥状态下的平均值不低于300mcd-m-2IxT,潮湿状态下的平均值不低于150mcdm-2Ix-I,连续降雨状态下的平均值不低于1OOmcdm-2Ix-I； 在热熔雨夜标线施划时干膜厚度为2.Omni,使用双珠播撒器同时播撒白色雨夜反光珠和玻璃珠，雨夜珠播撒量不低于260gm2,玻璃珠播撒量不低于600gm2o雨夜珠应为全天候高亮雨夜珠，外型为不规则的粒状结构，表层为高折射率的微晶陶瓷珠结构。平均粒径为1.0-2.0mm,玻璃珠应为无色透明的球体结构，成圆率不低于80%玻璃珠表面无坑槽或划痕,平均粒径在0.8-L4mm： 设计速度大于等于60kmh时可跨越同向车行道分界线采用"6m9m”间隔的虚线（白色）、设计速度小于60kmh时可跨越同向车行道分界线采用"2m4m”间隔的虚线（白色），宽度为15cm：车行道边缘线（白色）15cm,中央双（单）黄线（黄色）15cm： 人行横道线长4'6m,间隔60cm,线宽40cm； 导向箭头图案为白色，箭头长度为6.Om（主、次干路）及4.5m（支路）； 公交车专用停靠港湾标线由白色虚实线和黄色折线及地面文字标识组成。其中：白色虚、实线线段长IooCm,间隔IOoCm,线宽45cm：黄色折线线宽20cm；地面文字标识为白色，字高250Cm或300cm,字宽100Cm； 出入口标线为白色虚线，其中实线线段长3m,间隔3m,线宽45cm。 “礼让行人”字高100cm,字宽80cm；“守法过街”字高50cm,字宽50cm；“我文明靠右行”字高40Cnb字宽25cm： 为保障行车安全，在分流端处设置防撞桶。防撞桶三个一组，捆绑成“品”字型； 标线的施工必须注意：施工前应设置相应的施工安全设施，彻底清扫标线施工范围内的路面，并按设计或原有的线型要求放样；各种标线或底漆漆划后，应放置锥型路标等护线物体，加强护线措施，不应有车轮带出涂料、压漆现象：检查涂敷后标线的色泽、厚度、宽度、玻璃珠撒布的质量和数量以及线型等，对不符合要求的标线进行修整，并将残留物清除干净。5.3附属设施本次设计全线设置中央隔离设施，隔离墩采用30Omnl底座。栏杆涂装采用中国建筑色卡国家标准（GB/T18922）1341号白色与1212号蓝色进行相间刷涂,可设置黑黄相间立面贴或轮廓标,轮择300OmmX5000Inm规格版面，但道路版面规格应一致，版面适用于最多同时设置6个主要地名信息。本次设计中人行横道标志牌尺寸采用正方形80OmmX80Omm（高X宽）；让行标志牌采用版面900nn×900mm×900mm；靠右行驶提示标志牌采用版面直径800mm4.3标志板结构及材料4.3.1 标志板结构及材料 标志板由标志面、标志底板及滑槽等组成，标志而采用铝合金板，符合GB/T23827-2021道路交通标志板及支撑件要求。指路、导向标志版厚度3.0mm；警告、禁令、指示标志板厚度2.0或2.5r三（详见大样图）。 标志图案、文字（包括箭头、汉、英文字、数字等）均采用IV类超强级反光膜。 同一块标志板上，标志底板和标志面所采用的各种材料应具有相容性，防止电化作用，不同的热膨胀系数或其他化学反应等造成标志板的锈蚀或损坏。4.3.2 标志立柱 标志立柱采用钢管制作，符合GB/T23827-2021道路交通标志板及支撑件要求。 所有钢构件必须采用热浸锌作防腐处理。立柱、底板、横梁、法兰盘等大构件镀锌量
