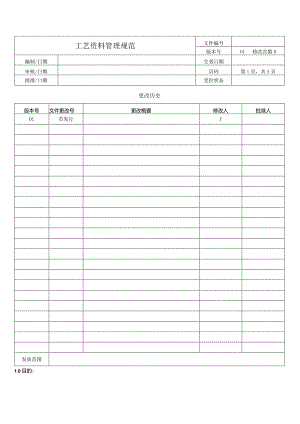

工艺资料管理规范文件编号版本号Ol修改次数0编制/日期生效日期审核/日期页码第1页，共5页批准/口期受控状态更改历史版本号文件更改号更改概要修改人批准人01首发行/发放范围1.0目的：完善工程部工艺文件的编制，使之更趋规范、合理、统一，使得工艺文件得到有效管理及控制。2.0适用范围：本程序适用于工程编制和发放PIE工艺文件。3.0相关文件：文件和资料控制程序4.0工作要求：4.1 所有产品正式工艺文件、临时工艺文件等由PlE工程技术人员编制；设备操作规程由设备管理员编写。4.2 除作业指导书和控制计划外，其他的工艺文件由开发部统一登记编号，各工序按页码数区分，文件编号规则如下:4.2.1 PIE工艺文件有控制计划表、作业指导书、特定参数表、产线配置表等组成.4.2.2PIE作业指导通用/专用文件编号原则如下（适用工程一部）：GC一Z）一*一*表示序号表示工序文件类型代码，ZD表示作业指导书部门代码，GC表示工程部.部门代码：GC一工程部，以中文拼音开头大写字母表示。（2） .文件类型代码：如：ZD表示作业指导（3） .班组工序编号规定：工序表示TP贴片HL回路DM镀膜ZZ组装FB封边DC电测CZ车载EG耳挂BZ包装（4） 2.3PIE作业指导通用、专用文件编号原则如下（适用工程二部）：GCZD*表示序号表示工序编号表示工程号表木机种系列（专用作业指导书以机种名进行编号）文件类型代码，ZD表示作业指导书部门代码，GC表示工程部部门代码：GC一工程部，以中文拼音开头大写字母表示。文件类型代码：如：ZD表示作业指导书；机种系列编号规定：如：TP表示铁盆喇叭等。机种系列表示TP铁盆喇叭SJ塑胶喇叭ZP纸盆喇叭EJ耳机喇叭BXBOXEG耳挂YX异形喇叭ZT助听喇叭YQ绕音圈MP振动板为膜片GZ振动板为鼓纸专用机种机种名.工程号编号规定：如：ZM表示粘膜工程、HJ表示焊接工程等等。工程号表示RX绕线工程ZM粘膜工程CL磁路工程ZZ组装工程HJ焊接工程TZ助听组装工程ZH助听焊接工程QC测试工程BZBOX组装工程BCBOX测试工程EJ耳挂加工工程EZ耳挂组装工程工序编号规定：根据机种系列对应的工序编号进行编号。序号的编号规定：从Ol开始，且依次递增,根据数字大小变化。（如01、02、03、04、）4. 2.4作业指导书编制说明：4.2. 4.1产品编码一一填写公司产品编码；4.2.4.2作业名称:-依据实际作业工序填写；4.2.4.3版本:X.X例:版本:LO前面X表示版本,如：1、2、3；后面X一表示修订次数流水号，如0、1、2；4.2.4.4作业图示及步骤动作分解：根据作业内容完成工作顺序的配置图,每张图片需编号，标明主旨，对细节部分用特写图片，个别标注地方用箭头说明。要求从第一个动作开始到最后一个动作结束，用形象的语言描述，把该工序的动作按顺序一一描述出来，前后符合逻辑，让作业员很容易的理解，并能按要求合格的完成该动作要素（包含准备工作以及结束清理检查工作），需根据工序操作繁简成度,决定主要操作动作图片的使用情况，另外操作顺序要语言叙述清晰，图片需标明序号（图1,图2等）。4. 2.4.5注意事项：着重描述操作过程中的重要问题及其安全问题;例如：需噪音防护,小心烫伤等（或需要简图表示）。4.2. 4.6使用仪器设备：填写该工序所需的设备仪器,例:极性仪、打胶机、电烙铁等.4.2.4.7辅料的使用:填写该工序所需的辅料名称.4.2.4.8手指套的使用：若该工位需佩戴手指套，需在示意图对应手指位置表示出来。4.2.4.9工模治具的使用：此栏需根据上序类别采用相关的工模治具：如粘膜治具，磁规等.4.2.4.10品质与工程管理项目：主要根据该工序的特点将重点管控项目写出来。4.2.4.11标准工时:根据生产过程工序工时测定结果记录（按正常作业工时测定）。4.2.5设备操作规程：GC-SB-流水号设备代码，SB表示生产设备部门代码，GC表示工程部4.2.5.1部门代码：GC一工程部；4.2.5.2设备代码：SB-生产设备4.2.5.3流水号:001、002、003.4.2.5控制计划的编号原则：GC-CPM*（适用工程一部）表示班组代码；M表示麦克风，后面是流水号；表示为文件类别，CP表示控制计划；部门代码，GC表示工程部；1）部门编号举例说明：GC表示工程部，以中文拼音开头大写字母表示；2）文件类型代码：CP表示控制计划；3）班组代码见4.2.2工序编码；GCCP*（适用工程二部）表示工程号，如CL表示磁路；表示机种系列代码；表示为文件类别，CP表示控制计划；部门代码，GC表示工程部；部门编号举例说明：GC表示工程部，以中文拼音开头大写字母表示。文件类型代码：CP表示控制计划机种系列编号举例说明：TP表示铁盆系列，SJ表示塑胶系列4. 2.6特定参数表产线配置表编号原则：GC-JS-*一*1 表示序号表示机种系列文件类别，JS表不特定参数表，PZ表不产线配置表部IJ代码，GC表小工程部1. 2.6.1部门编号举例说明：GC表示工程部，以中文拼音开头大写字母表示。4. 2.6.2文件类别举例：JS表示特定参数表，PZ表示产线配置表。5. 2.6.3机种系列编号举例说明:0015表示15机种系列，2030表示2030机种系列6. 2.6.4序号意义的编号规定：从01开始，且依次递增,位数根据数字大小变化。7. 2.7其他工艺资料编号原则：GC-QT-流水号工艺资料代码，QT表示其他工艺资料文件类型代码，ZD表示工程部4.2.7.1部门代码：GC一工程部；4.2.7.2工艺资料代码：QT其他工艺资料，比如:胶水特性配比表等4. 2.7.3流水号:001、002、003.43工艺资料审核、发放、修改、回收等管理：1. 3.1每套工艺文件完成后由主管工程师审核，高级工程师或工程经理审批。文员填写文件资料发放记录表、当印件按工艺内容要求盖“受控文件”章，分发相关部门文员签收，印章颜色统一使用蓝色印油，“受控文件”盖在工艺文件的右上角。4. 3.2每个机型在生产过程中收到工程变更通知单更改，PIE人员必须根据工程变更通知单在生产工艺文件上作相应的更改；临时更改工艺文件时，不能用涂改液，只能用签字笔在原基础上划一横，然后更改，并签上核准人姓名、日期。工艺文件临时更改后（临时更改是有时间限制的，具体限制时间由PIE来定），还是需要发行正式的更改后的工艺文件。4.3.3=艺文件的初版版本号为：1.0,第一次修改版本号为1.1,第二次修改为1.2以此类推；当文件修改达到十次时，版本号升为2.0以此类推。4.3.4回收及作废、借阅文件依文件和资料控制程序执行5.0相关文件表格：控制计划表作业指导书特定参数表产线配置表设备操作规范机种工序编号
