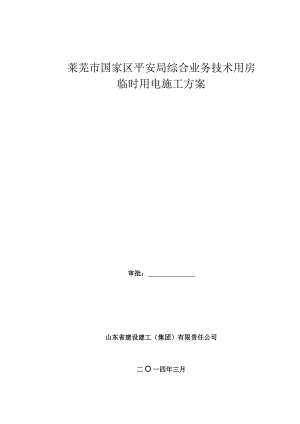

莱芜市国家区平安局综合业务技术用房临时用电施工方案审批：山东省建设建工（集团）有限责任公司二O一四年三月一、编制依据2二、现场根本情况2三、编制说明2四、负荷计算3五、现场临时用电施工布置7六、线路敷设及对总、分电箱和开关箱的要求8七、保护接零或接地11八、平安用电技术措施及电气防火措施12九、临时用电管理制度16十、临时施工用电技术交底17H一、施工临时用电应急预案17施工临时用电方案第一局部施工临时用电一、编制依据1 .莱芜市国家区平安局综合业务技术用房施工组织设计2 .现场踏勘情况3 .施工现场临时用电平安技术标准(JGJ46-2005)4 .建筑施工现场平安检查标准(JGJ59-99)5 .建设工程施工现场供用电平安标准(GB50194-93)二、现场根本情况莱芜市国家区平安局综合业务技术用房，共有一栋小高层办公楼及局部车库组成，主楼地下1层，地上9层；地下车库为地下一层。总建筑面积为900OnI2。在工地西南侧建设单位安装有箱式变压器，距离主楼拟设总箱位置约为120米。采用“三级配电、两级保护、三相五线制”的TN-S系统临时供电方式，从总配电箱内分出。配电箱满足操作、维修方便，通风良好、枯燥、三级防火等相关要求，双扇门向外开。三、编制说明根据“莱芜市国家区平安局综合业务技术用房施工组织设计”，现场的主要用电设备为钢筋加工，混凝土泵、塔机、施工电梯、办公等临时用电，用电顶峰在主体施工阶段，因工期需要，需采用流水作业，钢筋焊接、混凝土泵、塔机同时使用，待主体施工完成后，钢筋焊接及混凝土泵等大负荷设备将逐渐减少。根据现场平面临时设施及施工现场具体情况，我公司从设置的总配电箱分别接出为1#3#分配电箱、设一个楼层活动分箱，共计三个回路。本方案的施工用电负荷以峰值为计算依据，线路布置以主体施工阶段为主。四、负荷计算1、总配电箱负荷计算及电缆选择根据表一中的机械设备计算，Plw=309.5KW；P12,=24O.5KW；P2w=134KVA;P3=20KW;P4=21KWPw=L05(K1P1Cos+K2P2+K3P3+K4P4)=1.05×(0.6×309.5÷0.75+0.6×134+0.8×20+1×21)=383.25KVAP2e=L05(K1P1Cos+K2P2+K3P3+K4P4)=1.05×(0.6×240.5÷0.75+0.6×0+0.8×20+l×21)=240.87KVA根据以上计算结果,现场需要配备一台400KVA的变压器方可满足施工要求。按导线允许电流选择，该路工作电流为：1.峨二KPX1000(L73XU线XCOS)=0.6X383.25X1000/(1.73X380X0.75)=465.84A1.峨二KP×1000/(1.73×U线XCoS)=0.6X240.87X1000/(1.73×380X0.75)=292.77A按建筑施工手册(第四版)表34-44中选用BX型铜芯橡皮线，总配电箱需采用3X95+2X7Omm2的铜芯电缆。主体施工阶段主要设备表表一序号机械设备名称型号规格数量国别产地制造年份额定功率合计功率备注1塔吊QTZ-501江苏200840KW40KW2施工电梯SCD200/2001济南200966KW66KW3钢筋调直机GT6-121河南20103KW3KW4钢筋弯曲机WJ-402无锡20093KW6KW5钢筋切断机QJ40-12无锡20075.5KWIlKW6钢筋对焊机UN2-1001衡水2009100KVA100KVA7木工圆锯机MJ1041山东20104KW4KW8压刨MI-1052山东20105.5KWIlKW9交流电焊机BX2-3002南京200817KVA34KVA10混凝土输送泵HBT801徐州2009IlOKWIlOKW11离心式水泵50-315(1)1淄博200830KW30KW12插入式振动器HZ-50A10无锡20081.IKWIlKW13砂浆搅拌机JW-3502济南20095.5KWIlKW14电动套丝机15-502江苏20080.75KW1.5KW15金属切割机162上海20080.5KWIKW16铜灯套3佛山20113.5KW21KW17手提锯K0-185A10浙江20101.5KW15KW2、分配电箱负荷计算及导线截面选择1#分配电箱回路：离心式加压水泵、办公区、木工棚、安装加工区用电配置。机械设备名称型号规格数量额定功率合计功率木工圆锯机MJ10414KW4KW压刨MI-10515.5KW5.5KW离心式水泵50-315(1)130KW30KW金属切割机1620.5KWIKW办公区20KW该回路施工用电量：Ptf=60.5KW按导线允许电流选择，该路工作电流为:I线=kP×1000/（1.73×U线XCoS中）=0.7×60.5×1000/（1.73×380X0.75）=85.89A按建筑施工手册（第四版）表34-44中选用BX型铜芯橡皮线，1#分配电箱需采用3X16+2XIOmm2的铜芯电缆。2#分配电箱回路：主楼塔吊及铺灯、施工电梯、砂浆搅拌机、混凝土输送泵的用电配置。机械设备名称型号规格数量额定功率合计功率塔吊QTZ-50140KW40KW施工电梯SCD200/200166KW66KW混凝土泵HBT601IlOKWIlOKW砂浆搅拌机JW-35025.5KWIlKW镐灯33.5KW10.5KW该回路施工用电量：P计二237.5KW按导线允许电流选择，该路工作电流为:I线二kEP×1000/(1.73×U线XCOS)=0.7X237.5X1000/(1.73×380X0.75)=337.17A按建筑施工手册(第四版)表34-44中选用BX型铜芯橡皮线，2#分配电箱需采用3X70+2X5Omm2的铜芯电缆。3#分配电箱回路：钢筋加工机械等机械设备名称型号规格数量额定功率合计功率钢筋调直机GT6-1223KW6KW钢筋弯曲机WJ-4033KW9KW钢筋切断机QJ40-125.5KWIlKW钢筋对焊机UN2-1001100KVA100KVA电动套丝机15-5040.75KW3KW金属切割机1620.5KWIKW该回路施工用电量：Pif=130KW按导线允许电流选择，该路工作电流为:I线=kP×1000/(1.73×U戡XCOS)=0.7×130×1000/(1.73×380×O.75)=184.56A按建筑施工手册(第四版)表34-44中选用BX型铜芯橡皮线，3#分配电箱需采用3X50+2X25m112的铜芯电缆。(4)楼层活动分配电箱：混凝土振捣机械、木工便携机械、辅助照明等用电配置。机械设备名称型号规格数量额定功率合计功率插入式振动器HZ-50A51.IKW5.5KW手提锯K0-185A51.5KW7.5KW交流电焊机BX2-300222.5KVA45KVA辅助照明碘鸨灯5IKW5KW该回路施工用电量：Pil-63KW按导线允许电流选择，该路工作电流为:I线二kP×1000/(1.73×U×COS)二0.7X63X1000/(1.73×380×0.75)=89.44A按建筑施工手册(第四版)表34-44中选用BX型铜芯橡皮线，楼层分配电箱需采用3X25+2XlOmnl2的铜芯电缆。五、现场临时用电施工布置1.本工程用电为低压供电系统，A电源采用380/220伏三相五线制(TN一S供电系统)。2.根据计算，甲方需提供400KVA的变压器一台，并提供400A和250A空开接线，本工程一、二级配电箱设置位置满足施工标准要求，采用三级配电二级保护。详见施工用电平面布置图。3.由施工现场总配电箱共计六个回路控制现场各用电设备及办公区用电，穿PVC管敷设。1#分配电箱回路：主楼的塔吊及施工电梯、木工机具、砂浆搅拌机、混凝土输送泵的用电配置，选用BX型铜芯橡皮线，采用3X95+2X5Omm2的铜芯电缆。2#分配电箱负责、钢筋棚、小型机具、安装加工区的用电配置，选用BX型铜芯橡皮线，采用3X16+2XlOmn?的铜芯电缆。3#分配电箱回路：生活区、办公室、食堂用电配置，选用BX型铜芯橡皮线，采用3X50+2X25m112的铜芯电缆。具体布置详见临时施工用电平面布置图六、线路敷设及对总、分电箱和开关箱的要求1、线路敷设1.1电缆干线应采用穿管埋地敷设，严禁沿地面明设和随地拖拉。以免机械损伤和介质腐蚀。直埋时其外表距地面的距离不宜小于0711);在电缆上下辅以50mm厚软土或砂土，盖砖保护，并有明确标示。1.2埋地敷设电缆的接头应设在地面上的接线盒内，接线盒应能防水。电缆接头应牢固可靠；并应做绝缘防水包扎，保持绝缘强度，不得承受张力。1.3在建高层建筑物内的临时电缆配电必须采用电缆埋地引入，并充分利用在建工程的竖井、垂直孔洞等引上楼层分配箱。严禁从楼外地面分配箱中直拉缆线上楼层。1.4施工现场临时加工车间的照明必须要设独立的控制开关和漏电断路器，其漏电动作电流W30mA、动作时间0.1S高度应大于2.4m。1.5现场办公室、民工宿舍内、施工现场、施工通道、夜间警示照明灯具与地面高度不底于2.4m、室外路灯不低于3m,根据房间大小可装220V40W一盏或多盏，插座一个或多个。灯具宜采用拉线开关；配线可用Bv线（须穿管）、护套线、橡胶软电缆等。并设置漏电断路器，其漏电动作电流W30mA、1动作时间WO.1s。严禁将插座开关与搬把开关靠近安装；严禁在床上装设开关，并严禁使用电热炉或取暖器。2、对总、分配电箱和开关箱的要求总、分配电箱和开关箱选择及安装根本原那么是保证设备在正常和故障情况下，可靠分断电源，在漏电情况下能迅速使设备和人员脱离电源。故应遵守以下几项原那么：2.1箱内所采用的开关电器必须是合格产品，必须完整无损、动作可靠,绝缘良好。2.2业主指定低压柜进线断路器均为315100A,按现场机械配置，进出11个回路，故隔离电源的开关电器，将选用漏电保护断路器。手动刀闸隔离开关一般用作空载情况下通断电路，万能空气断路器或自动空气断路器、接触器等那么用在正常负载和故障情况下通、断电路。2.
