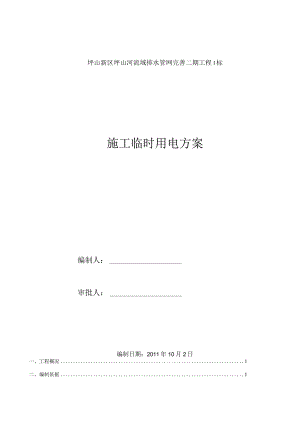

施工临时用电施工方案.docx
坪山新区坪山河流域排水管网完善二期工程I标施工临时用电方案编制人：审批人：编制日期：2011年10月2日一、工程概况1二、编制依据1三、施工现场及周围环境描述1四、成立临时用电组织机构3五、工地临时供电设计31、用电需要量确实定32、用电量计算及电缆截面确定53、电线架设6六、工地临时用电示意图61、变压器内总配电箱接线示意图62三级配电关系示意图73、专用变压器供电TN-S系统架空线路排列示意图74、现场总配电箱接电示意图75、线路敷设86、架空线路布置8七、工地临时用电接地措施10八、平安用电技术措施H九、平安用电组织措施14十、平安用电防火措施15十一、临时用电管理制度16十二、平安用电救援（应急处置）171、断开触电人与其所接触的带电体182、触电人的紧急抢救183、电烧伤及救护194、适时送医院治疗205、紧急救援考前须知206、广泛宣传触电事故紧急救护知识207、应急状态的恢复和终止208、预案演练21施工现场临时用电专项方案一、工程概况深圳市坪山新区坪山河流域排水管网完善工程主要范围为坪山河流域坪山街道局部社区的建成区范围，片区有汤坑、沙湖、田头、田心等，工程在各社区主要干道布设污水干管、并在局部成熟的社区进行整个排水系统的完善，包括巷道内排水管道的敷设，管道管径为DN400-DN800的污水管、污水检查井、截流井和闸门井等组成，污水干管的埋设深度为3米5米，拟采用支护开挖、顶管施工及拖管施工等诸多方式进行施工，并进行原有管道清淤。工程总投资：14044.万元；总工期：300天，其中基坑施工总工期约8个月；工程内容如下：污水管线改造及新建：HDPE(DN300-1500)管:22760m；碎管：464m,检查并：925座。污水顶管122m,工程井及接收井5座，拖拉管119m,工作井3座。雨水管线改造及新建:HDPE(DN300-800)管11697m,碎管205m,盖板渠：1209m,检查井：1365座。立管改造长(DNlO0)：53780m.地面破坏及修复：102396m2,绿化破坏及修复2034m2,河道破坏及修复长1.2kmo二、编制依据(1)深圳市坪山新区坪山河流域排水管网完善二期工程I标施工图(中国市政工程西北设计研究院)；(2)施工现场临时用电平安技术标准(JGJ46-2005)o(3)建筑工程施工现场供电平安标准(GB50194-93)o(4)建筑施工平安检查标准JGJ59-99(5)甲方提供的施工现场使用范围和配电房位置。三、施工现场及周围环境描述深圳市坪山新区坪山河流域排水管网完善工程主要范围为坪山河流域坪山街道局部之社区的建成区范围，片区有汤坑、沙湖北、田头、田心、竹坑等，包括巷道内排水管道的敷设，管道管径为DN400-DN800的污水管、污水检查井、截流井和闸门井等组成，污水干管的埋设深度为3米5米，拟采用支护开挖、顶管施工及拖管施工等诸多方式进行施工，并进行原有管道清淤。整个施工方案分二大片区，即汤坑、沙湖北片区，田头、田心、竹坑片区。范围广、工程复杂，小型机具多，用电量分散，且无固定的施工用电接入点，需对整个片区进行统一规划，找到施工作业面最近的电网接入点，同供电部门协商，接入施工用电。对作业面远离南方电网箱变的施工地段，准备用20KW和60KW的发电机2台，自行发电。临时用电现场调查如下:施工地点田心社区水祖坑田头社区求水岭村竹坑片区上坝村施工现场永久性电源与施工现场资料距离200-500m200-300m200-300m方位南边、及北边东侧、南边电压400/230V400/230V400/230V相线数三相三相三相输出功率IOKVA20KVA40KVA杆距303030障碍物无无无是否增容不需要不需要不需要施工地点汤坑社区超群路黄竹坑社区黄竹坑路碧砂北路施工现场永久性电源与施工现场资料距离200-500m200-300m200-300m方位南边、及北边东侧南边电压400/230V400/230V400/230V相线数三相三相三相输出功率50KVA50KVA40KVA杆距303030障碍物无无无是否增容不需要不需要不需要本工程方案从辖区内6台变压器中，接入三相电，其它的管沟施工小型机具如钢筋切割、打夯机、弯曲机、照明等从附近的厂房接入或者从居民家中接入。四、成立临时用电组织机构临时用电平安小组组成及职责分配：本工程拟用电工4名，组成以工程经理为主的平安小组，具体职责分解如下。姓名职务职责李丁徐工程经理对本工程的临时用电平安负主要领导责任，组织并参加每次的平安用电验收，催促平安嘤及电工做好每日或每周的平安用电巡查和例查。平安主任对本工程的临时用电平安负技术责任，编制出平安合理的临时用电方案，制定平安用电措施，参加每次的平安用电验收，并填写平安用电验收单交资料员保存，对本工程出现的平安用电问题作技术指导，参加每日或每周的平安用电检查，对电工及相关人员进行平安用电交底。周良宏、IU朝阳、陈亚炎电工对本工程用电负直接责任，参加每次的平安用电验收和检查，做好日常电工巡查工作并做好记录，严格按照操作堆积及有关交底内容操作，有权制止平安用电违章作业，发现用电隐患及违章操作及时处理并上报。五、工地临时供电设计1、用电需要确实定在整个施工过程中用电量始终是波动的，估算出施工期间的最大负荷，有利于准确判断施工期间用电量，合理分配和调度用电安排(1)施工电用用电分路序号设备名称KW数量设备容量阳总容量KWP1KWP2KWPaKW田心片区1生产照明41442打夯机22.24.44.42.23电焊机15554潜水泵42885碎振动器42.28.88.85拖拉管用电14040合计1270.2田头片区1生产照明12222打夯机、砂浆机11515153电焊机15554潜水泵2244合计62226竹坑片区1生产照明25.511112打夯机、砂浆机18.58.58.53电焊机21020204潜水泵27.515155钢筋加工机械452020合计74.5汤坑片区超群路1生产照明25.511112打夯机、砂浆机18.58.58.53电焊机21020104潜水泵41.5665插入式振动器22.24.46顶管设备4040合计1190.4黄竹坑片区打夯机、砂浆机281616电焊机18.58.58.5潜水泵31.54.5顶管设备1404040合计769碧砂北路片区打夯机、砂浆机281616电焊机18.58.58.5潜水泵41.56顶管设备1404040合计870.5说明：、工程分布在6个区域，范围广，本工程方案从6个不同点的变压器接入。、本工程方案在电源不能到达的地方，临时发电，借用2台发电机，一台20KW用于佐振捣机械使用，一台50KW的用于顶管设备及拖拉管设备使用，碎路面浇筑使用机械如下：主要机械设备数量(台)单位容量(kw)合计(kw)平板式振动器12.22.2插入式振动器22.24.4振动碾12.52.5抹光机21.53.0真空吸水机17.57.5、临时线路电线杆架设按市政电缆铺设标准进行，到达车辆通行最低高度4.5In以上，施工场地内电缆，配电箱按标准要求配置;、每一接入点配电箱如下:配电设备名称单位数量备注计量箱个1总配电箱个1二级配电箱个2三级配电箱个4开关箱个32、用电量计算及电缆截面确定(1)田心片区施工用电：工作电流：I=P/3×Utt=70.2×100O/(1.732X380)=106.6（八）导线选择：选用50mn绝缘五芯铜线(2)田头片区施工用电：工作电流：I=P(2J3XU线=26X1000/(1.732X380)=39.5（八）导线选择：选用IOmm2YQ型通用铜芯软电缆m绝缘五芯铜线(4)沙湖北超群路I=P/J3XU线=90.4×1000/(1.732×380)=137.3（八）该段有从市政电力管网中接电(40.4KW)及自备发电机发电(50KW),故分开两条电缆铺设，分别选择用15mm2绝缘五芯铜线，和40mm2绝缘五芯铜线。(5)沙湖黄竹坑片区I=P/J3XU线=69X1000/(1.732X380)=104.8（八）该段有从市政电力管网中接电(19KW)及自备发电机发电(50KW)故分开两条电缆铺设，分别选择用IOmm2绝缘五芯铜线,和40mm2绝缘五芯铜线。(6)碧砂北路片区I=P3XU线=70.5X1000/(1.732X380)=107.1（八）该段有从市政电力管网中接电(20.5KW)及自备发电机发电(50KW)故分开两条电缆铺设，分别选择用IOmm2绝缘五芯铜线，和40mm2绝缘五芯铜线。(7)其他小型机具选择导线截面及电气类型、规格名称功率KW电源线性质开关A溶断丝A导线截面mm2保护器A砂浆搅拌机7.M铜芯橡皮线RL-15/10BX-2.5IOA插入震捣器1.IKW铜芯绝缘电缆线RL-15/5BXT55A平板震捣器2.2阳铜芯绝缘电缆线RL1-15/5BX-2.55手提电钻1.IKW铜芯绝缘电缆线RL-15/5BV2.55A照明灯具3阳铜芯橡皮线RL-15/5BV-2.55A电焊机20KVA铜芯橡皮线RL-200/55BX-1640A小锯木机1.1KW铜芯绝缘电缆线RL-15
