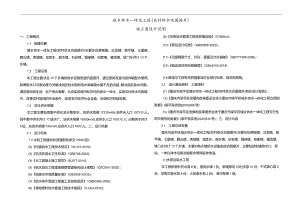

城乡供水一体化工程（农村供水巩固提升）施工图设计说明.docx

城乡供水一体化工程(农村供水巩固提升)施工图设计说明一、工程概况1.1 地理位置城乡供水一体化工程(农村供水巩固提升)主要涉及屏锦镇、云龙镇、荫平镇、七星镇、碧山镇、虎城镇、龙胜乡、曲水镇、石安镇、福禄镇、柏家镇、蟠龙镇、铁门乡共计13个乡镇。1.2 工程任务本工程主要涉及13个乡镇的供水设施改造巩固提升，通过更新改造与延伸输配水管网、新德取水口与泵站等方式解决供区枯水期和用水高峰期水量不足的问题，解决供区缺水问题，满足居民的生活、生产用水需要，从而实现城市和农村的供水一体化，实现农村供水巩固提升，改善农村居民的生活条件，促进农村经济社会全面、协调和可持续发展。1.3 设计供水规模本工程主要包括集中供水及分散供水，总供水规模17230Wd,总供水人口107310人。其中集中供水共计17座水厂，总供水规模16500m3d,总供水人口100310人；分散供水共计5处，总供水规模730m3d,总供水人口7000人。二、设计依据2.1 设计标准(1)水利工程建设标准强制性条文(2020版)；(2)村镇供水工程技术规范(SL310-2019)；(3)生活饮用水卫生标准(GB5749-2022)；(4)水工混凝土施工规范(SL677-2014)；(5)给水排水工程埋地钢管管道结构设计规程(CECSl41-2002)；(6)地表水环境质量标准(GB3838-2OO2)；(7)给水排水管道工程施工及验收规范(GB50268-2008)；(8)埋地塑料给水管道工程技术规程(CJJIoI-2016)；(9)市政给水管道工程及附属设施(07MSIol)；(10)泵站设计标准(GB50265-2022)；(11)无缝钢管尺寸、外形、重量及允许偏差(GB/T17395-2008)；(12)输送流体用无缝钢管(GBrr8163-2018)(13)其他与工程有关的国家或行业现行标准、规范和规程。2.2 设计基础资料、工程资料(1)重庆市梁平区城乡供水一体化工程(农村供水巩固提升)初步设计报告；(2)重庆市梁平区发展和改革委员会关于重庆市梁平区城乡供水一体化工程立项的批复(梁平发改发2022288号)(3)重庆市梁平区发展和改革委员会关于重庆市梁平区城乡供水一体化工程可行性研究报告的批复(梁平发改发2022434号)；三、设计内容3.1 工程总体布置重庆市梁平区城乡供水一体化工程(农村供水巩固提升)主要涉及屏锦镇、云龙镇、荫平镇、七星镇、碧山镇、虎城镇、龙胜乡、曲水镇、石安镇、福禄镇、柏家镇、蟠龙镇、铁门乡共计13个乡镇，主要对各乡镇供水设施改造巩固提升，主要包括新建取水口、泵站、一体化净水设备及输配水管网延伸改造。(1)水源及取水工程本工程新增补充水源6处，备用水源1处，新建泵站5处(水泵10台：干式离心泵2台，浮筒式潜水泵6台，小型潜水泵2台)，其中泵房1座。3.1.1.1 红旗水厂增设补充水源红旗水厂现状水源水量不满足水厂用水规模，需增设补充水源。新增补充水源：本次设计从已建三龙水厂至双河村dn110配水管道位置分水,接口位置位于云龙镇双河村双河口，位于红旗水厂西北约1.3km处。根据重庆市梁平区云龙、和林、荫平镇农村移民安置区移民精准帮扶供水工程施工图设计，三龙水厂至云龙水厂管道长度为8.19km,管径为dn25OPE管，末端高程为460.00m,水压线标高为472.79m；云龙水厂位置至双河村支管管径为dnll,管线长度为4.52km,供水人口为2500人，流量为2.50Ls,经推算，云龙水厂至本工程接口位置总损失约9.88m,接口位置水压线标高为462.91m,自由水头为32.91m,可满足本工程接入。本次设计红旗水厂补充水源提升泵额定流量为5.56Ls,如两边同时运行，经复核dnll配水管道管径则不满足要求，因此后期运行期间，红旗水厂补充水源需错峰进行补水，夜间将水抽至水厂清水池，待储存备用。白天用水高峰期间不得进行补水，以免影响原供区用户用水。管道接口处设分水闸阀利用三通进行分水取水，输水管道采用dn90PE100,1.60MPa,长度15m,引至新建泵房，泵房与水厂高差为66.80mo泵房室内地坪高程430.20m,泵房内共设2台提水加压泵，均采用立式多级离心泵型号DL50-15×7F（一用一备），水泵设计流量为17.25nWs,设计扬程为105m。泵后提水管道采用dn90PE100,1.25MPa,长度1.64km,提水至红旗水厂清水池中，水池内设置液位监测设备，水泵启停控制采用水池内设遥控浮球阀，通过液位变化（浮球升降）启闭进水管阀门。（1）泵房设计本次新建泵房1座，采用砖混结构，室内地坪高程430.20m,泵房内安装水泵2套，1用1备；泵房尺寸4.5m×5.38m,建筑面积26.64m2,泵房外地坪高程430.00mo新建水沟结合硬化地坪实施，水沟净空尺寸15×10cm,组织排水采用取水口整治3座，其中拆除重建I座，新建2座，均采用底格拦栅取水；（2）净水工程本工程新建重力式一体化净水设备1座，位于龙胜乡三和村林场组，日处理能力为96nWd,运行时间为24小时，配套无电AB剂二氧化氟发生器1台，50m3清水池一座。新建过滤池12座，配套无电AB剂二氧化氯发生器12台，配套新建调节池6座，其中20m3水池1座，50m3水池5座，其余利用现有水池。（3）输水工程本工程输水管网改造总长20.31km,其中新建输水管道总长13.60km,更换输水管道总长6.71km；采用DN25（壁厚3mm）-DN80（壁厚3.5mm）无缝钢管长度共计4.23km,其余均为dn25dnl10PE100,1.25-l.6MPa管道，长度共计16.08kmo（4）配水工程本工程配水管网延伸改造总长67.97km,其中管道延伸总长13.71km,管道更换总长34.26km；采用DN25（壁厚3mm）DN50（壁摩3mm）无缝钢管长度共计2.69km,其余均为dn25dnl10PE100,1.251.6MPa管道，长度共计55.91km。3.2 工程设计3.2.1 屏锦镇竹海村管网改造工程3.2.1.1 竹海水厂配水管网改造竹海水厂至竹海村6组、7组配水管道无泄水冲砂阀，导致管道淤积，现状管道破损严重。更换现状配水管道：本次设计对现状破损配水管道进行更换，长度为4.81km,采用dn5063PE100,1.25MPa1.60MPa管道。供水范围主要为竹海村6组、7组,供水人口共计550人。3.2.2 云龙镇红旗村、双河村供水巩固提升工程管网延伸：本次对双河村5组进行管网延伸设计，延伸管道起点位于双河悟宿小学200m位置，从已建dn50管道开口分水，根据重庆市梁平区云龙片小型集中供水工程(村级水厂)巩固提升施工图，接口王家桥位置管道水压标高为465.55m,红旗水厂高程为490.60m。新建配水管道总长度0.87km,采用dn50PE100,1.25MPa管遒。3.223双河村已建水池取水口拆除重建、增加补充水源双河村水池现状水源取水口破损严重，现状水源取水量不满足供区人口，需增设补充水源。同时现状该供区用户水源未进行处理，均饮用原水。(1)现状取水口拆除重建一双河1#坝本次设计对现状水源取水口进行拆除重建，取水口采用C25混凝土底格拦栅坝(双河1#坝)，坝顶高程600.65m,坝顶宽1m,坝长5m,坝高1.5m,坝右侧设沉沙池，池后接现状输水管。栅条采用直径25圆钢焊接，栅条净间距为2cm,拦污栅加工好后刷防锈底漆和面漆各两道。底格拦栅坝及沉沙池基础置于基岩上,地基承载力特征值不小于300KPao(2)新建取水口一双河2#坝本次设计新增水源位于水池东南侧80Om位置为山溪水，拟建取水口采用C25混凝土底格拦栅坝(双河2#坝)，坝顶高程820.95m,坝顶宽1m,坝长5m,坝高1.5m,坝右侧设沉沙池，池后接现状输水管。其它参数同1#坝。(3)新建输水管道新建水源输水管道总长度0.24km,平面桩号YLSHbo+000YLSHb0+200,采用dn25,PElOO,1.6MPa管道。(4)新票过滤池本次设计新建5m3过滤池1座，配套无电AB剂二氧化氯发生器1台，原水处理后接入现状调节池。新建过滤池采用C25钢筋混凝土结构，平面净空尺寸为2mxL5m,池深1.7m,dn75PVC管接至室外；为充分通风排气，设边墙送风机DWSP-250D4-0.06一座，墙上开孔高出室内地坪50cm,对面设边墙排风机WEXD-250D4-0.06一座，墙上开孔高出室内地坪200cm。（2）室内外装修及照明1）外装饰：选用真石漆墙面；2）内装饰：地面均采用聚氨酯防腐地面；3）墙面：房内墙面以普通乳胶漆为主；4）踢脚：采用面橡胶板材质；5）顶棚：采用水泥砂浆顶棚，表面刷白色乳胶漆三遍；6）屋顶：采用混凝土块瓦坡屋面；7）门窗：外门：人员出入门采用钢制套装防盗门，设备出入门2.1x2.4m采用卷帘门，满足设备出入需要。窗为70系列断桥铝合金窗（设纱窗防护网），外设防盗格栅。三个窗户，满足采光需求。泵站设有工作照明和事故照明。照明灯具根据房间用途及使用环境选择，采用防水防尘高效节能灯具，照明光源采用LED高效照明光源，要求光源显色指数80）,泵房事故照明采用在主要部位装设应急灯。工作照明正常时，应急灯处于充电状态，突然停电时，应急灯亮。（3）提水管道设计本次设计从新建泵房位置提水至红旗水厂清水池，地面高差66.80m,通过水力计算，新建提水管道长度1.64km,平面桩号HQO+OOO-HQ1+364,采用dn90PE100,1.25MPa管道。3.222红旗水厂管网延伸红旗水厂供水范围双河村5组，供水人口共计70户，300人，现状无配水管网。新建前池采用C25钢筋混凝土结构，平面净空尺寸为2mxZ5m,池深1.2m,池壁和底板厚度均为20cm,池内设有通气管、排水孔、出水管、放空管、溢流管、进水管等附属设施，前池内水泵采用自耦式安装。3.2.5碧山镇水岩村管网改造工程1.1.1.1 水岩水厂配水管网改造水岩水厂现状配水管管径较小，用水高峰期管道末端供区用户水量小，无法满足生活用水需求；同时现状部分管道存在破损现象。更换现状配水管道：本次设计对现状配水主管进行更换，加大配水管道管径，总长度7.94km,采用dn6390PE100,1.25l.6MPa管道。供水范围主要为碧山镇水岩村，供水人口共计1460人。3.2.6 虎城镇八林村管网延伸工程3.2.6.1 八林水厂配水管网延伸改造八林水厂部分配水管道年久失修，存在破损现象，八林水厂供水范围八林村5组，供水人口共计565人，现状无配水管网。本次对八林村5组进行管网延伸改造设计，管道起点分别位于余家坝和金银坎位置，从已建dn63和dn32管道开口分水。由于该管道建设年代相对久远无设计资料，根据管理人员介绍，该管道起点位于青岗岭水源位置，高程约450.00m,距离本工程约5km,本次从起点青岗岭水源位置进行推算，水头总损失约15m进行计算。管网改造：本次对破损管道进行更换，总长度0.67km,采用dn63PE100,1.25MPa管道。管网延伸：新座配水管道总长度1.15km,采用dn2550PE100,L6MPa管道。3.2.7 龙胜乡双凤村、新口村、公平村、三和村供水巩固提升工程3.2.7.1 双凤水厂输配水管网延伸改造现状输水主管道无控制闸阀及排气阀，管道经常爆管并且维修不便；配水管池壁厚度为20cm,底板厚度为30cm,池内过滤料共3层，每层厚度均为0.4m,由上
