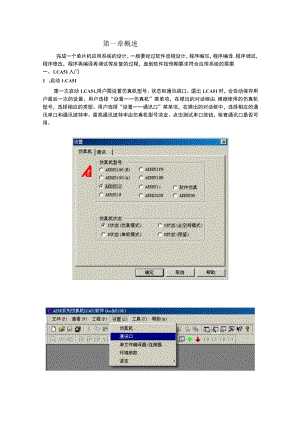

第一章概述完成一个单片机应用系统的设计，一般要经过软件流程设计，程序编写，程序编译,程序调试，程序修改，程序再编译再调试等反复的过程，直到软件按预期要求符合应用系统的需要.一、1.CA51入门1 .启动1.CA51第一次启动1.CA51,用户需设置仿真机型号、状态和通讯端口。退出1.CA51时，会自动保存用户最后一次的设置。用户选择“设置一一仿真机”菜单项，在弹出的对话框由,根据使用的仿真机型号，选择相应的类型。用户选择“设置一一通讯口”菜单项，在弹出的对话框中，选择相应的通讯串口和通讯波特率。最高通讯波特率由仿真机型号决定。点击测试串口按钮，检查通讯口是否可用。2 .程序编写选择“文件新文件”，菜单项，将新建一个空的编辑窗口。用户在编辑窗口中输入程序。输入完毕，选择“文件一另存为”菜单项，把该文件保存为*.asm,用户可以直接选择“文件打开”菜单项打开该文件。3 .程序编译编译是检查源文件的语法错误，如果源文件没有语法错误编译器将生成源文件的目标代码，对于简单汇编文件，编译产生的目标代码可以直接加载调试，对于高级语言的源文件，编译结束还要连接才能产生可加载的目标代码。用户选择“编译一一编译当前文件”菜单项，将编译当前活动窗中的源文件，编译结果的信息显示在输出窗口中。用户可以根据输出窗口中错误信息直接定位到源文件的相应位置。AEDK系列仿真机1.CA51软件（Aedk5196）-1E1.文件编辑查看工程(E)编译调试(Q)观察(Q)设置工具窗口由)帮助DQ9Id19M聃n用数因应巴确I和供1>。命而EI令910口to1noua,tt12hnoudptrttt1234hret4 .程序调试调试是检查源程序的逻辑错误。任何程序的错误都在所难免，语法错误可以通过编译器检查并修改，而逻辑错误必须通过调试发现程序中和预期设想不相同的原因所在。对于部分逻辑错误，用户可以根据错误现象，直接找到错误的原因。但是，大多数逻辑错误却不太明白错误原因，这时，调试就尤其重要。用户可以使用单步、断点、全速运行，变量察看等调试命令，跟踪程序的执行，直到找到错误原因。AEDK系列仿真机1.CA51软件（Aedk5196）-1口首0昼CIi管>埒R?3 * I加载调试退出调试通过型单步跟踪型单步全速运行1.重新加载调试执行到光标所在行F4多设置当前PC行F5F跟踪型单步F7?通过型单步F8供从子函数返回全速运行F9连续跟踪型单步Alt+F7连续通过型单步Alt+F8显示当前PC指针行重新连接仿真机!总港仿真机Alt+R上位机复位Alt+F2Il暂停Alt+HCtr1.+F8O设置或取消断点清除所有断点国对话窗口反汇编窗口Ctr1.+TE1.文件(E)编辑(E)查看(V)工程(E)编译(旦)调试©)观察(Q)设置工具窗口也)帮助AEDK系列仿真机1.CA51软件（Aedk5196） - LCA513AEDK系列仿真机1.CA51软件（Aedk5196）-内部数据窗口g）文件编辑但）查看包）工程电）编译（旦）调试观察（Q）设置工具窗口（史）帮助（A）归Gg。CI¾Bq里）禽1hFp*“d（ctri+z）命而爆个一工。nT0TiOOOO00000000000000000000000000000000001000000000000000000000000000000000002000000000000000000000000000000000003000000000000000000000000000000000004000000000000000000000000000000000005000000000000000000000000000000000006000000000000000000000000000000000007000000000000000000000000000000000008000000000000000000000000000000000009000000000000000000000000000000000OOAO00000000000000000000000000000000OOBO00000000000000000000000000000000OOCO00000000000000000000000000000000OODO00000000000000000000000000000000OOEO00000000000000000000000000000000OOFO00000000000000000000000000000000二、.1.CA5I软件使用手册用户可以通过阅读菜单项，直接掌握每个菜单命令的具体功能.1.CA51也可以使用热键和工具栏图标快速完成常用菜单项的功能。在1.CA51主菜单栏上有11个主菜单，它们分别如下： 文件（F）和文件有关的操作，如打开、关闭、打印等文件操作。 编辑（E）包括拷贝、剪切、粘贴、书签、查找和替换等编辑。 查看（V）改变1.CA51的工作界面显示，包括工具栏和有关窗口查看。 工具（P）和工程有关的操作，如：打开、关闭、保存、设置等。 编译（C）包括编译和连接等。 调试（B）包括加载目标文件、单步、断点、全速执行等。 观察（Q）包括添加观察变量或对观察变量进行修改等。 设置（S）包括AEDK仿真机型号、通讯口、单文件编译器/连接器、环境参数的设置。 工具（T）包含加载和上传程序，自定义用户界面等。窗口(W)选择或改变当前活动窗口及窗口排列方式。AEDK系列仿真机1.CA51软件（Aedk5196）-10文件(E)编辑七)查看W)工程(B)编译(R)调试(Q)观察(6设置G)工具(工)窗口(批)帮助(A)口以iH。Fe1.Iziq触聃tn斑因H曾1.i=>1.?)<?<?")!4O魁时翻个一工GAEDK系列仿真机1.CA51软件（Aedk5196）-1.CA513加载文件到仿真机芯片固化硬件检测系统自检W文件(E)编辑(已查看便)工程电)编译旧)调试(Q)观察(Q)设置(S)工具C1.)窗口(出)帮助(A)DQ0IY/%四|赭TOR口嗯I刊在华8'H!孙昌釐镯源10工G1.显示时钟生成汇编文件从仿真机提取数据，加载数据到仿真机自定义IOTO11T1.T0INTOTIINT1.第二章软件实验本章编排了八个软件实验，这些实验的内容都是与教材的内容相关，通过这些程序的设计和调试，使读者熟悉MCS-51的指令系统和初步掌握汇编语言程序设计方法，为单片机应用软件的研制打下基础。实验一数据传递一、实验内容：将内部数据存储器60H-6FH的内容传送到内部数据存储器70H-7FH单元。二、流程图三、调试：采用全速运行，执行完，用添加观察项的方法看内存单元，60H-6FH的内容与70H-7FH单元内容完全一致。提示：应首先初始化60H-6FH。四、实验结果：通过查看内部数据存储区窗口60H-6FH单元内容与70H-7FH单元内容完全一致。实验二无符号十进制数加法实验、实验内容设计并调试一个n字节的无符号十进制数加法子程序，其功能为将(RO)和(R1.)指出的内部RAM中两个n字节压缩BCD码无符号十进制整数相加，结果存放于被加数单元中。子程序入口：RO.R1.分别指向被加数和加数的低位字节，字节数n存于R2,出口：RO指向和的高位字节单元，CY为进位。二、流程图三、调试方法使用修改寄存器和内部RAM内容的方法，设置于程序的入口参数，然后启动系统从子程序的开始运行到最后一条指令，再分别检查相应的结果，若有错误改用单步或断点运行,最后用不同的参数测试程序，直至正确为止。注意：应先初始化加数和被加数。四、实验结果：加法的和存放在以RO为首地址的存储单元，RO指向和的高位字节单元。实验三无符号十进制数减法一、实验内容：设计并调试一个n字节无符号十进制数减法子程序，其功能为将（RO）指出的内部RAM中n字节无符号压缩BCD码十进制数减去（RI）指出的内部RAM中n字节无符号压缩BCD码十进制数，差送被减数单元。入口：（R0）、（R1.）分别指向被减数和减数的低位字节，字节数n存放于R2,出口：（RO）指向差的高位，CY=I为正，CY=O为负，结果为补码。二、参考程序框图三、调试方法使用修改寄存器和内部RAM内容的方法，设置子程序的人口参数，然后启动系统从子程序的开始运行到最后一条指令，再检查相应结果，若有错误改用单步或断点运行，最后用不同的参数测试程序，直至正确为止。注意：应先初始化减数和被减数。四、实验结果：减法的差存放在以RO为首地址的存储单元，RO指向差的高位字节单元。实验四无符号二进制整数乘法一、实验内容设计并调试一个双字节无符号二进制整数乘法子程序，其功能为将(R3R2)和(R5R4)两个双字节无符号二进制整数相乘，积(从高位至低位)存放于，30H至33H单元。二、参考程序框图三、调试方法使用修改寄存器和内部RAM内容的方法多设置于程序的入口参数，然后启动系统运行和检查运行结果，用不同参数测试程序，直至正确为止。注意：应先初始化乘数和被乘数。四、实验结果：乘法的积存放在30H至33H单元，30H指向积的高位字节单元。实验五、无符号二进制整数除法实验一、实验内容设计并调试一个子程序，其功能为将无符号二进制整数(R2R3R4R5)除以(R6R7),其商存放于R4R5,余数存放于R2R3。入口：被除数在R2R3R4R5,除数在R6R7出口：商存放于R4R5,余数存放于R2R3。二、参考程序框图三、调试方法：使用修改寄存器内容的方法，设置子程序的入口参数，然后启动系统运行，检查运行结果，用不同的参数测试程序，直至正确为止。注意：应先初始化除数和被除数，即被除数在R2R3R4R5,除数在R6R7。四、实验
