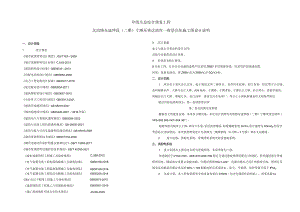

北滨路东延伸段(二期) 寸滩至英达油库—夜景亮化施工图设计说明.docx

一、设计依据1 .设计规范城市夜景照明设计规范JGJ/T1632008城市道路照明设计标准CJJ45-2015建筑照明设计标准GB500342013供配电系统设计规范GB50052-2009电力工程电缆设计标准GB50217-2018低压配电设计规范GB50054-2011建筑物防雷设计规范GB50057-2010市容环卫工程项目规范GB55013-2021建筑环境通用规范GB 55016-2021城市绿地设计规范GB50420-2007 （2016年版）建筑电气与智能化通用规范GB55024-2022建筑与市政工程抗震通用规范GB 55002-2021建筑节能与可再生能源利用通用规范GB 55015-2021城市夜景照明技术规范DB50/T234-2006剩余电流动作保护装置安装和运行GB/T 13955-2017城市景观照明设施防雷技术规范GB/T 40250-20212 .施工及验收规范城市道路照明工程施工及验收规程CJJ89-2012电气装置安装工程电缆线路施工及验收标准GB50168-2018电气装置安装工程接地装置施工及验收规范GB50169-2016电气装置安装工程低压电黯施工及验收规范GB50254-2014ClkV及以下配线工程施工与验收规范GB50575-2010建筑物防雷工程施工与质量验收规范GB50601-2010施工现场临时用电安全技术规范JGJ46-2005岸线生态综合修复工程北滨路东延伸段（二期）寸滩至英达油库一夜景亮化施工图设计说明3 .其它依据业主与我公司签定的设计合同：其他专业提供的设计资料。4 .初设意见执行情况：D亮化工程，灯具开关电源的进线不应采用ZRBV单层绝缘导线，应采用护套线或电缆。回复：按意见修改，将ZRBV改为ZRBVV,详DQ-YJ-01。二、设计范围1 .项目位于重庆市江北区，起于现状北滨二路终点，自西向东延伸，沿江布设，经过塔子山公园、金科廊桥水岸、大佛寺长江大桥、A34地块、寸滩港、寸滩老街、寸滩长江大桥、沿江码头、嘉溢华地块、黄楠沱长江大桥、港城C区、沿江油库、唐家沱污水处理厂，终点止于唐桂新城金科太阳海岸附近。建设内容包括两部分；第一卷消落带治理第二卷北滨路东延伸段根据业主的建设安排，本项目分期实施，本次设计范围为北滨路东延伸段（二期）寸滩至英达油库（K3+992.565-K7+004.367）。道路等级为城市主干路,双向六车道,采用沥青路面,标准路幅宽度30.5m,设计速度为40kmh经综合考虑结合实际情况，本次夜景照明设计为范围为二期桥梁段（5号桥7号桥）和水文站隧道。2 .设计范围：供配电系统、景观照明系统及防雷接地系统。三、供配电系统1 .设计范围内主要用电负荷为景观照明，负荷等级为三级。在道路桩号CYK4+700、AK5+810.AK6+790附近分别设置夜景照明配电/控制柜，供非隧道部分景观照明用电，隧道部分设置2套配电箱，位置详图纸“DQ-YJ-04"。电源由附近已设计的箱变引接，照明灯具端电压应维持在额定电压的90%105机配电柜应采用防水、防尘、节能型，防护等级不低于lP54o2 .负荷计算：本工程夜景照明安装设备容量约270kW（包含电器附件的损耗），需要系数kxi.所有灯具质保期5年以上。3 .控制系统本工程整体采用智能集中控制器，主控制设备与配电箱通过光纤环网与控制中心通信，由控制中心发送开关灯指令来开启开关灯模式，所有视频动画均配备远程上传视频功能，控制中心接入城市集中控制中心，实现互联网云平台、手机终端等方式，可以预设时间定时开关，可根据实际需要调整，根据使用情况设置平日、节假日、重大节日等不同的控制方案,具体时间、样式由甲方和灯具厂家协商确定。智能灯光控制系统需提供标准通信协议和接口（TCP/IP、EIB、BACnet.DMX512、SPI或OPC接口），主控制设备与灯光电箱节点通过光纤环网与控制中心通信，由控制中心发送开关灯指令来开启开关灯模式，所有视频动画均配备远程上传视频功能。4 .动态效果开发包含桥梁段的LED轨道灯动态效果专项开发和隧道LED点阵屏动态效果专项开发。隧道主要开发内容包含：1、日常模式简洁动画效果：2.不小于3min周末动画效果：3.春节、五一、国庆重大节日效果：4.可变节日祝福语静态画面。设备厂家根据业主及主管领导要求完成后期动画及动态效果开发，最终以通过观感验收为准。5 .电缆电线规格及接线方式：景观照明供电干线及引至开关电源支线采用ZCYJV-O.6/IkV和WDZB-Bi-YJY-O.6/lkV多芯铜芯电缆，开关电源引至灯具支线采用ZRBVV和WDZC绝缘铜芯护套线。为保证平衡三相负荷，开关电源进线采用LhL2、L3三相跳跃接线方式。开关电源进线与供电干线的接线方式采用支线串联采用防水接线头连接。各末端导线应按Ll黄L2绿L3红N蓝PE绿黄双色分色配线。6 .电缆敷设方式：电缆主通道沿已设计的路灯管道敷设，无路灯排管的地方若涉及预埋管道的应同土建同步预埋管道，开关电源后的低压直流电源沿支架、桥架或PVC20线管敷设。五、景观照明设施其他事项1、户外景观照明设施设计应安全、整洁、应注重昼夜景观效果，不应损害建筑物、街景和城市轮廓线的重要特征，不应破坏被依附载体的整体效果，不应影响被依附载体的使用功能，不应影响建（构）筑安全，不应膨响交通安全和消防通道使用。2、景观照明设施设置应确保夜间公共环境安全，符合以下规定:按1取值。3 .功率因数补偿：景观照明灯具均为LED灯具，其自然功率因数较高，故不设置功率因数补偿装置。4 .景观照明采用380V/220V供电电压，开关电源后采用DC24V/DC12V直流电压供电。5 .电能计量：在接电点设置计量装置，由箱变统一设置。四、景观照明系统1.照明型式本项目夜景亮化主要采用LED轨道灯。桥梁段LED轨道灯：灯具沿桥梁段邻江侧布置，灯具采用三排布置，排距300mm,设置位置详“DQ-YJ-02夜景照明标准横断面图”，灯具采用RGBjP68,铝合金材质,轨道灯密度为9Wm（6颗1.5WLED光源），实施完成后专业厂家根据业主及主管领导要求进行动态效果开发及效果展示：水文站隧道：采用LED轨道灯布置，形成IOomX9mLED点阵屏，灯具采用RGB,0.8W*5颗m,设置的位置和尺寸详“D5YJ-04水文站隧道景观照明电气图”，实施完成后专业厂家根据业主及主管领导耍求进行动态效果开发及效果展示。照明效果图和安装要求详景观方案。2.光源、灯具、安装支架及开关电源选择：要求LED光源效率NlOoLmW,寿命N30000h°各种灯具防护等级不低于【P68,灯具效率不低于70%。采用DC24V/DC12V方式供电，确保安装及使用安全。灯具及电器一般参数要求如下：a.采用防紫外线有机硅灌注灯具灯体内部整体电路，确保防水性能。b.采用针对静电保护的专用防护元器件。c.灯体设计美观大方,灯具整体小巧精致，便于隐藏安装。d.灯具尽量高精密拉伸铝灯体，表面阳极氧化处理，高标准抗腐蚀。e.灯具应具备多种安装方式供选择，方便安装和拆卸。f.灯具安装后，保证其投光方向可调。g.所有灯具金属固定支架必须浸锌作防腐处理，支架及灯具安装必须固定牢固。h.配套开关电源均配置室外防雨型箱体。开关电源技术要求如下：输出电压24V±1机过压保护27.6V32.4V；过载保护105%125舟输出功率，自动恢曳。固定的灯具其固定点的承载能力应大于灯具自重的5倍：除装置自身的重量和风、雨、否附加荷载外，还应考虑检修时的外加荷载。8、灯具及附件不得宜接安装在可燃材料的构件上；当灯具表面高温部分和需散热的电器附件（如电感镇流器、铁芯变压器等）靠近可燃物时，应采取隔热、散热措施。夜景照明装置光源所用的灯头必须用螺口灯头（宜用瓷质材料），相线必须接在螺口灯头的中心触头上，N线接在螺纹端子上。9、用点光源构成的轮廓灯灯间距离必须相等，排列整齐，安装管道必须用外表热镀锌的水、煤气钢管，管路固定牢固，其固定支点间距不应大于1m,灯盒两侧Ioom150m处应设置固定卡。轮廓灯数量较多时应分回路配线，个回路的灯具不宜超过100个；采用节能灯的轮廓灯，宜用三相配电，将相邻的灯按顺序接在不同相线上。10、安装高度低于2.4m的灯具，应按城市夜景照明技术规范DB50/T234-2006,11.2.15条规定采取隔离防护措施：如不可避免触及时，应采取防触电保护的措施：必须采用防触电保护为I类的灯具，PE线接至灯具外壳。11、设置在广场、人行道上的投光灯架，宜采用不锈钢制作，但应尽量不影响行人通行。草坪灯、庭园、广场或雕塑旁的地埋灯，布置灯具时应考虑各个观看面的眩光影响，应选用防护等级不低于IP67的灯具，管线和接线盒口处要进行防水密封处理。12、在地面或较低部位装设的灯具、线路及电器装置应防止人员触及，灯具在墙上安装高度宜在2.5m以上，成组安装的落地灯架高度不宜低于3m（不上人的屋面上除外达不到此要求时，应考虑设置护栏、挡板或悬挂安全提示标志。照明设备及线路应安装紧固、不易拆卸，避免撞击损伤，必要时应装设护栏或专门的防护网里。13、照明设备所有带电部分应采用绝缘、遮拦或外护物保护，距地面2.8m以下的照明设备应使用工具才能打开外壳进行光源维护。六、安全措施1.防雷及过电压保护措施与要求夜景照明装置的金属构架，应与各构筑物的防雷装置作等电位连接，大型的霓虹灯构架、广告灯箱、轮廓灯组与防雷装置的连接点不应少于两处。从配电盘引出的电气线路应穿钢管保护，钢管的一端与配电盘外露可导电部分相连，另一端与就近的防雷装置相连，钢管因连接设备而在中间断开时应设跨接线。利用金属灯杆作为接闪器和引下线与基础钢筋接地作可靠连接，在配电箱内设置Tl级浪涌保1）应避免干扰光对驾驶员形成失能眩光或不舒适眩光，对驾驶员产生的眩光的阈值增量不应大于15%o2）景观照明选用彩色光时，不应与道路、铁路、机场、航运等信号灯造成视觉上的混治。3、景观照明应合理选择照明光源、灯具、照明方式和照明时间，合理选择灯具安装位置、照射角度和遮光措施，以避免或产生光污染、较少能源消耗。景观照明灯具的上射光通比的限值不应超过下表:环境区域EOElE2E3E4上射光通比（%）00515254、应控制溢散光对相邻场所的光干扰，受干扰区内距离干扰源最近的住宅建筑居室窗户外表面的垂直照度的限值不应超过下表的规定：环境区域EOElE2E3E4垂直照度（LX）熄灯时段前一251025熄灯时段后一<0.11235、夜景照明灯具朝居室方向的发光强度最大允许值：照明技术参数应用条件环境区域EO区、El区E2区E3区E4区灯具发光强度非熄灯时段250075001000025000熄灯时段0*50010002500注：1、本表不适用于瞬时或短时间看到的灯具。2、*当有公共（道路）照明时，此值可提高到500cd.6、景观照明设施设置应结合所处环境的自然生态特性，正确选择照明参数，合理确定照明方式和照明时间，避免或减少人工照明对生态环境的影响，并应符合下列规定：1）在自然保护区、森林公园、动物栖息地、沼泽、湿地等动植物对人工照
