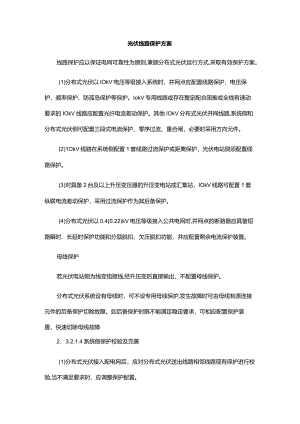

光伏线路保护方案线路保护应以保证电网可靠性为原则,兼顾分布式光伏运行方式,采取有效保护方案。(1)分布式光伏以IOkV电压等级接入系统时，并网点应配置线路保护、电压保护、频率保护、防孤岛保护等保护。IokV专用线路或存在整定配合困难或全线有速动要求的IOkV线路应配置光纤电流差动保护。其他IOkV分布式光伏并网线路,系统侧和分布式光伏侧可配置三段式电流保护、零序过流、重合闸，必要时采用方向元件。(2)1OkV线路在系统侧配置1套线路过流保护或距离保护，光伏电站侧须配置线路保护。(3)对具备2台及以上升压变压器的升压变电站或汇集站，IOkV线路可配置1套纵联电流差动保护，采用过流保护作为其后备保护。(4)分布式光伏以0.4(0.22)kV电压等级接入公共电网时,并网点的断路器应具备短路瞬时、长延时保护功能和分励脱扣、欠压脱扣功能，并应配置剩余电流保护装置。母线保护若光伏电站侧为线变组接线,经升压变后直接输出，不配置母线保护。分布式光伏系统设有母线时，可不设专用母线保护,发生故障时可由母线有源连接元件的后备保护切除故障。如后备保护时限不能满足稳定要求，可相应配置保护装置，快速切除母线故障2. 3.2.1.4系统侧保护校验及完善(1)分布式光伏接入配电网后，应对分布式光伏送出线路相邻线路现有保护进行校验,当不满足要求时，应调整保护配置。(2)分布式光伏接入配电网后，应校验相邻线路的开关和电流互感器是否满足最大短路电流情况要求。(3)应对系统侧变电站或开关站侧的母线保护进行校验，若不能满足要求时，则变电站或开关站侧应配置保护装置，快速切除母线故障。2.3.2.1.5防孤岛保护分布式光伏发电系统应具备快速监测孤岛且立即断开与电网连接的能力，防孤岛保护动作时间不大于2S,防孤岛保护应与电网侧线路保护重合闸、安全自动装置动作时间相配合。
