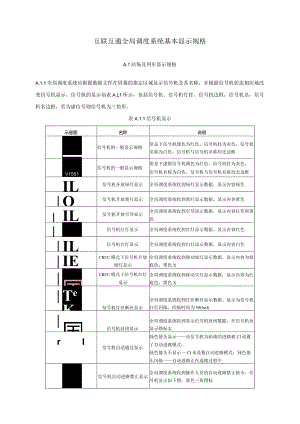

互联互通全局调度系统基本显示规格A.1站场及列车显示规格A.1.1全局调度系统应根据数据文件在屏幕的指定区域显示信号机及其名称，并根据信号机状态相应地改变信号机显示。信号机的显示如表A.L1所示，包括信号机、信号机灯柱、信号机边框，信号机名，信号机名边框，若为虚信号则信号机为三角形。表A.1.1信号机显示示意图名称说明一V2401信号机的一般显示规格常态下信号机颜色为红色，信号机柱为灰色，信号机名称为白色，信号机与信号机名称均无边框V1501信号机的一般显示规格常态下虚拟信号机颜色为红色，信号机柱为灰色，信号机名称为白色，信号机与信号机名称均无边框ILJ信号机开放绿灯显示全局调度系统收到绿灯显示数据，显示内容绿色IO信号机开放黄灯显示全局调度系统收到黄灯显示数据，显示内容黄色IIL信号机开放引导显示全局调度系统收到引导显示数据，显示内容红色和黄色I信号机红灯显示全局调度系统收到红灯显示数据，显示内容红色IILI信号机白灯显示全局调度系统收到白灯显示数据，显示内容白色IIECBTC模式下信号机开放绿灯显示全局调度系统收到移动绿灯显示数据，显示内容为绿底色，黑色XI国CBTC模式下信号机红灯显示全局调度系统收到移动灭灯显示数据，显示内容为红底色，黑色XITeKD信号机灯丝断丝显示全局调度系统收到灯丝断丝显示数据。显示为信号机红灯闪烁，间隔时间为50OmSI国信号机封闭显示全局调度系统收到显示信号机封闭数据，在信号机处显示锁标志rI信号机自动通过显示绿色箭头显示该信号机为始端的进路被CI设置了自动进路模式：绿色箭头不显示一CI未设置自动进路模式；绿色箭头闪烁自动进路正在选路过程中信号机自动进路禁止显示全局调度系统收到操作人员的自动进路禁止指令，信号机显示如下图，黄色三角图标A.1.2道岔状态主要包括定位、反位、失表、挤岔、占用等。道岔显示示意图及说明如表A.1.2所示。表A.1.1道岔显示示意图名称说明道岔定位的显示全局调度系统收到道岔定位显示数据，道岔位置显示为定位，岔心用绿色显示，道岔名称显示绿色文字P3302道岔反位的显示全局调度系统收到道岔反位显示数据，道岔位置显示为反位，岔心用黄色显示，道岔名称显示黄色文字道岔失去表示的显示全局调度系统收到显示数据对应某道岔失去表示信息时，岔心不显示，道岔名称红色文字显示£道岔挤岔的显示道岔在四开位置超过15s时，道岔号和岔尖红闪，系统会发出“道岔挤岔”的报警P0W1P3302道岔占用的显示全局调度系统收到道岔占用显示数据，道岔相应位置显示为红色TP33O2道岔锁闭的显示全局调度系统收到道岔锁闭显示数据，道岔相应位置显示为白色44道岔保护进路锁闭的显示全局调度系统收到保护进路锁闭的显示数据，道岔区段相应位置显示为偏蓝色系的白色P3302道岔单锁的显示全局调度系统收到道岔单锁显示数据，岔心显示圆圈包络，定位为绿色圆圈，反位为黄色圆圈mat道岔区段封锁的显示全局调度系统收到区段封锁显示数据，道岔由红色包络显示道岔区段ARB的显示全局调度系统的道岔区段ARB,以粉色显示道岔区段人员防护的显示全局调度系统收到区段人员防护显示数据，道岔由蓝色包络显示A.1.3区段状态主要包括占用、锁闭、故障等。区段显示示意图及说明如表A.1.3所示。表A.1.2区段显示示意图名称说明区段占用的显示全局调度系统收到区段占用显示数据，CBTC车占用（红色）区段占用的显示全局调度系统收到区段占用显示数据，非CBTC车占用（紫色）区段保护进路锁闭的显示全局调度系统收到区段保护进路锁闭显示数据，该无岔区段显示为黄色区段进路锁闭的显示全局调度系统收到区段进路锁闭显示数据，区段显示为白色区段封锁的显示全局调度系统收到区段封锁显示数据，区段显示红色包络区段ARB的显示全局调度系统区段ARB,以粉色显示区段人员防护的显示全局调度系统收到区段人员防护显示数据，区段显示蓝色包络A.1.4站台状态主要包括缺省、停稳、扣车、跳停等。站台示意图及说明如表A.1.4所示。表A.1.3站台显ZF示意图名称说明I站台的显示全局调度系统根据数据文件在指定位置显示站台，显示站台缺省状态I站台的显示全局调度系统根据数据文件在指定位置显示站台，显示列车停稳状态（站台矩形背景显示黄色）IJ扣车显示全局调度系统接收到站台扣车信息，在站台车头端显示红色字母H跳停显示全局调度系统接收到站台跳停信息，在站台车头端显示蓝色字母S,站台填充蓝色IIESB显示全局调度系统接收到紧急停车信息，在站台内外侧中心显示红色菱形I1站台门显示全局调度系统接收到站台门信息（只表示站台门状态），站台门打开状态显示II站台门显示全局调度系统接收到站台门信息（只表小站台门状态），站台门关闭状态显小续表A.1.4站台显示II=II站台门显示全局调度系统接收到站台门信息（只表示站台门状态），站台门互锁解除状态显示I人工设置停站时分全局调度系统接收到操作人员设置的停站时分指令,右下角表示停站时分具体数字，不显示则为自动，图示为停车30sII1I人工设置运行等级全局调度系统接收到站台人工设置的区间运行等级状态，右上角表示运行时分具体数字，不显示则为自动II清客显示全局调度系统接收到站台清客状态，站台显示白底蓝色条纹IIHI站台门对位隔离全局调度系统接收到站台门对位隔离状态，站台显示横竖相交的4条红色实线A.1.5发车计时器包括倒计时、扣车和跳停显示。发车计时器示意图及说明如表A.1.5所示。表A.1.5发车计时器显示示意图名称说明画发车计时器倒计时全局调度收到发车计时器倒计时时间，站台车头侧显示，黄色字体倒计时，黄框包络发车计时器扣车显示全局调度收到发车计时器扣车状态，黄框内显示扣车标志Hskp发车计时器跳停显示全局调度收到发车计时器跳停状态，黄框内显示扣车标志SKPA.1.6按钮状态包括按下和未按下。按钮示意图及说明如表A.1.6所示。表A.1.6按钮显ZF示意图名称说明C显示按钮的状态全局调度收到按钮状态信息，显示按钮所处的状态，按钮按下，红色V显示按钮的状态全局调度收到按钮状态信息，显示按钮所处的状态，按钮未按下，灰色A.1.7区段分界点包括一般分界点和超限分界点。区段分界点示意图及说明如表A.1.7所ZjXo表A.1.7区段分界点显TF示意图名称说明一般分界点在线路图中显示一般分界点超限分界点在线路图中显示超限分界点A.1.8指示灯状态包括中心控制、车站控制和联锁控制。指示灯示意图及说明如表A.1.8所J×o表A.1.8指示灯显示示意图名称说明联锁控制车站控制中心控制©©e指示灯指示中心控制根据当前中心控制模式，显示指示灯的颜色，中心控制灯绿色，车站控制灯灰色，联锁控制灯灰色联锁控制车站控制中心控制O指示灯指示车站控制根据当前中心控制模式，显示指示灯的颜色，中心控制灯灰色，车站控制灯黄色，联锁控制灯灰色联锁控制车站控制中心控制。，蒙指示灯指示联锁控制根据当前中心控制模式，显示指示灯的颜色，中心控制灯灰色，车站控制灯灰色，联锁控制灯红色A.1.9临时限速状态示意图及说明如表A.1.9所示。表A.1.9临时限速显示示意图名称说明显示临时限速状态根据收到的临时限速状态显示临时限速，黄色实线显示A.1.10进路设置预览示意图及说明如表A.L10所示。表A.1.10进路设置预览示意图名称说明进路设置预览状态显示进路设置预览状态显示，棕色光带A.1.11车号显示主要包括目的码、车组号、车次号、列车模式等。车号显示如图A.1.U所示，列车号显示符号及对应说明如表A.1.11-1所示，具体各等级对应列车号符号及说明如表A.1.11-2所示。图A.1.11车号显示表A.1.11-1列车号显示符号符号定义闪烁对应说明附注RGB值1目的码否DDDDD1前两位线路号，三四位本线内车站不同列车类型显示不同颜色，单线模式只显示后三位本线普通车：RGB(255,255,255)跨线普通车：RGB(255,0,0)本线快车：RGB(233,100,14)跨线快车：RGB(255,255,0)2车组号否SSSSS,前两位线路号，后三位线路内车组序a蓝色显示，单线模式只显示后三位RGB(0,0,255)3车次号否NNNNNNNN,前两位来源线路号，后三四位目的线路号，58位交路内顺序号橙色.单线模式只显示后四位RGB(233,100,14)4列车模式否背景色：绿色：通信车兰白色：非通信车通信车：RGB(O,224,0)非通信：RGB(O,255,255)5早晚点时分否66：早晚点数字，白色背景：红色：早点蓝色：晚点RGB(255,0,0)RGB(0.0.255)6运行模式、驾驶模式和运行等级否CTC:AM:EF以最终ATP定义为准RGB(255,0,0)7激活端否根据运行等级不同填充不同颜色8运行方向否箭头所指方向根据运行等级不同列车停稳时不显示填充不同颜色9多辆车否外边框红线边框红线加粗鼠标移至车次窗中显示所有列车RGB(255,0,0)表A.L11-2具体各等级对应的列车号符号定义对应说明附注J022001Q4lESIHEIAM列车运行方向和激活端都深绿色填充1 .本线普通车，目的码白色显示RGB(255,255,255)2 .本线快车，目的码橙色RGB(233,100,14)3 .跨线普通车，目的码红色RGB(255,0,0)4 .跨线快车，目的码黄色RGB(255,255,0)022001CM列车运行方向和激活端都黄色填充RGB(255,255,0)RM列车运行方向和激活端都深棕色填充RGB(237,125,49)l0012901I/10012901IEUM列车运行方向和激活端、车次窗底色都蓝白色填充RGB(0,255,255)A.1.12首次操作对话框显示如图A.1.12-1所示，二次确认操作对话框显示
