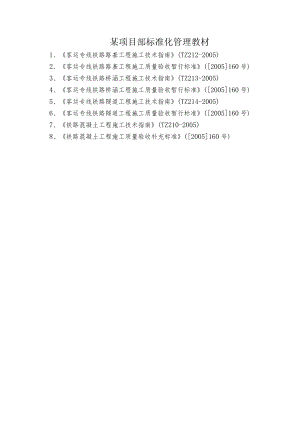

某项目部标准化管理教材1、客运专线铁路路基工程施工技术指南(TZ212-2005)2、客运专线铁路路基工程施工质量验收暂行标准(2005160号)3、客运专线铁路桥涵工程施工技术指南(TZ213-2005)4、客运专线铁路桥涵工程施工质量验收暂行标准(2005160号)5、客运专线铁路隧道工程施工技术指南(TZ214-2005)6、客运专线铁路隧道工程施工质量验收暂行标准(2005160号)7、铁路混凝土工程施工技术指南(TZ210-2005)8、铁路混凝土工程施工质量验收补充标准(2005160号)2过程操纵标准的质量、安全管理体系质量保证体系框图技术保证进货检验性能检验质量管理组织机构图指挥长张火财副指挥长李先辉宋指文胜挥副指挥长兼总工程师赵喜科常务副指挥长傅思亮党工委书记、副指挥周德平综合办公室主任陈明副总经兼计财部长施晓慧安全质量部部长吴径副总工兼工程部长程先锋安全保证体系框图施工技术安全规则教育安全第一安全务必生产监督检查奖罚分明经济兑现安全生产、事事有关、人人有责事事讲安全处处有保障实现安全目标安全管理组织机构图指挥长张火财副指挥长李先辉副指挥长宋文胜副指挥长兼总工程师赵喜科常务副指挥长傅思亮党工委书记、副指挥周德平综合办公室主任陈明副总经兼计财部长施晓慧安全质量部部长D天径副总工兼工程部长程先锋螺洋片经理陈永根八工段经理李先辉六工段经理薛品官五工段经理王肖文3质量过程操纵标准路基、桥涵、隧道质量操纵标准见附件3.1路基路基施工要紧工艺流程包含：施工准备一地基处理一路基填筑路基附属1、施工准备施工准备的要紧内容：熟悉设计文件，熟悉工程的设计标准、技术条件与要求，工程地质、水文、气象的调查，取、弃土场的选定，交接桩及施工复测，施工便道的修筑。2、路基试验段路基工程施工全面开工前，选择一定长度的试验区段进行试验，确定机械设备组合、施工工艺、摊铺厚度、压实遍数、改良士配合比、级配料配合比等施工参数及试验、检测的方法。3、地基处理原地面处理要紧工作内容：对原地面进行承载力测试（动力触探、静力触探），清除基底表层植被，做好临时排水设施。基底换填挖除需换填的土层，底部整平，按先深后浅的顺序进行换填施工。换填填料应符合设计要求，分层填筑碾压达到相应的压实标准。粉喷桩处理粉喷桩施工工艺流程如下图原地面处理测量放样钻机就位送风、启动记录仪钻进至设计深度喷粉、搅拌、提升关闭自动记录仪复搅至设计深度提升搅拌至桩顶钻机移位提升至停灰面停止喷粉粉喷桩施工流程图(4)浆喷桩处理浆喷桩施工工艺流程如下图>泥浆排泄处理 <浆喷桩盘检图高压旋喷桩处理高压旋喷桩施工流程如下图：原地面处理测量放样钻机就位钻进至设计深度插入注浆管 至设计深度高压喷射注浆喷射结束钻机移位泥浆排泄处理高压旋喷桩施工流程图(6)CFG桩处理CFG桩施工流程如下图：CFG桩施工流程图预应力管桩处理预应力管桩施工流程如下图：原地面处理测量放样桩机就位桩起吊就位打入第一节桩桩的接头处理打入下一节桩桩机移位预应力管桩施工流程图4、路基填筑填料选择选择确定取土场，对取土场进行检测试验，确定填料的级别；根据填料的粒径大小进行二次破碎，根据填料级配情况进行级配改良。路基本体填筑路基本体填筑前先做好土石方调配方案；基床下列路堤填筑按照“三阶段、四区段、八流程”的施工工艺组织施工；碎石类土填筑的分层最大压实厚度不大于40cm,砂类土与改良细粒土填筑的分层最大压实厚度不大于30cm；压实顺序按照先两侧后中间、先静压后弱振、再强振的操作程序进行碾压。A施工阶段准备阶段整修验收阶段路基本体填筑施工工艺流程图基床底层填筑基床底层填筑前根据所选的机械及计划使用的填料种类进行现场填筑压实工艺试验；使用碎石类与砾石类填筑分层的最大压实厚度不大于35cm,使用砂类土与改良细粒土填筑分层的最大压实厚度不大于30cmo基床表层填筑基床表层级配碎石使用场拌，在大面积摊铺填筑前，根据初选的摊铺、碾压机械及试生产出的填料，进行现场填筑压实工艺试验，确定填料级配、施工含水率、松铺厚度与碾压遍数、机械配套方案、施工组织。基床表层的填筑按验收基床底层、搅拌运输、摊铺碾压、检测修整“四区段”与拌与、运输、摊铺、碾压、检测试验、修整养护“六流程”的施工工艺组织施工。建立搅拌站进入下道工序基床表层施工工艺流程图基床表层级配碎石分层填筑，每层的最大填筑压实厚度不大于30cm,最小填筑压实厚度不小于15cm。过渡段填筑过渡段级配碎石与其连接段的A、B组填料填层应与相邻的路堤及锥体同时施工，并将过渡段与连接路堤的碾压面按大致相同的水平分层高度同步填筑并均匀压实。过渡段分层压实厚度不大于30cm,最小压实厚度不小于15cm,具体的摊铺厚度与碾压遍数按工艺试验确定的工艺参数进行操纵。过渡段填筑应在过渡段范围内的路肩上布置34个沉降观测断面，在填筑过程中观测其沉降及其位移，与工后沉降。6、路基附属路基附属工程施工躲开雨季，护坡骨架、电缆槽、盖板尽量预制安装施工。护坡、水沟、电缆槽路基本体施工完成且沉降稳固一段时间后进行护坡施工，甬台温铁路护坡骨架大都使用六角空心砖，空心砖使用塑钢模预制安装，电缆槽分节段预制安装。干、浆砌片石防护各部同意偏差及检验数量、检验方法序号检验项目同意偏差施工单位检验数量检验方法1平面位置±50mm每段护坡每50m长抽样检验4点经纬仪测2底面高程+50mm每段护坡每50m长抽样检验3点水准仪测3坡顶高程-200mm每段护坡每50m长抽样检验3点水准仪测4坡率±0.5%设计值每段护坡每50m长抽样检验3点吊垂线5护肩、镶边及基础厚度、宽度2设计值每段护坡每50m长抽样检验3组尺量，查施工记录6厚度砌石层2设计值每段护坡每50m长抽样检验6处（上、中、下部各2处）尺量垫层及反滤层2设计值7表面平整度30mm每段护坡每50m长抽样检验3点2.5m长直尺量测骨架护坡各部同意偏差及检验t数量、检验方法序号检验项目同意偏差施工单位检验数量检验方法1平面位置±50mm每段护坡抽样检验4点测量2基底高程÷50mm每段护坡每50m长抽样检验3点水准仪测3坡顶高程-200mm每段护坡每50m长抽样检验3点水准仪测4骨架净距÷50mm每段护坡每50m长抽样检验6处（上、中、下部各2处）尺量5骨架宽度及边槽高度2设计值尺量6骨架厚度及嵌置位置2设计值尺量7护肩、镶边及基础厚度、宽度2设计值每段护坡每50m长抽样检验3点尺量8踏步宽度、厚度2设计值每踏步抽样检验1处尺量9坡面平整度30mm每段护坡每50m长抽样检验3点2.5m长直尺量测混凝土预制块防护各部同意偏差及检验数量、检验方法序号检验项目同意偏差施工单位检验数量检贬方法1平面位置±50mm每段护坡抽样检验4点经纬仪2基底高程±50un每段护坡每50m长抽样检验3点水准仪测3坡顶高程-20、OnInl每段护坡每50m长抽样检验3点水准仪测4坡率±0.5%每段护坡每50m长抽样检验3点吊垂线5护肩、镶边及基础厚度、宽度2设计值每段护坡每50m长抽样检睑3点尺量6反滤层、垫层厚度2设计值每段护坡每50m长抽样检验3处尺量7坡面平整度10mm每段护坡每50m长抽样检验3处2.5m长直尺量测8混凝土板外形尺寸边长+6,-3mm按混凝土预制块数量的2%抽样检查尺量对角线长÷6,-3mm厚度+4,-2m绿化植物防护覆盖率、成活率及检验标准序号项目覆盖率(%)成活率(%)施工单位检验数量检验方法1通常地区植草防护土质路基边坡85每段护坡每100m长抽样检验3条带尺量、计面积2石质路基边坡70尺量、计面积3种植藤本植物、灌木、乔木防护土质路基边坡80点数、统计计算4石质路基边坡70点数、统计计算5干旱地区植草防护土质路基边坡65尺量、计面积6种植藤本植物、灌木、乔木防护石质路基边坡70点数、统计计算7严寒地区植草防护土质路基边坡80尺量、计面积8石质路基边坡70尺量、计面积9种植藤本植物、灌木、乔木防护土质路基边坡75点数、统计计算10石质路基边坡70点数、统计计算3.2桥涵桥涵施工要紧工艺流程包含：施工准备一基础施工A墩台施工上部箱梁一附属工程1、施工准备施工准备的要紧内容包含：地质、地貌、水文、气象与当地劳力、生产物资供应、交通运输、砂石料源等的调查分析，水源选择、电力架设、施工便道修筑与施工场地平整的“三通一平”准备工作。开工前，根据设计文件与任务要求，复核施工图纸，编制实施性施工组织设计，施工测量交桩及复核。2、桥梁钻孔桩钻孔桩施工要紧施工工序如下：场地平整、施工放样一A埋设钢护筒一钻机就位一泥浆制作一钻进一排渣一清孔一钢筋笼制作安装一灌注混凝土钻孔桩施工工艺流程图3、明挖基础明挖基础施工要紧工艺流程如下：测量放样一基坑开挖一坑壁支护一基底处理、排水一底承载力试验一立模一混凝土浇筑一混凝土养护、拆模4、涵洞管桩基础涵洞管桩基础施工要紧工艺流程如下：场地平整A桩位放样一管桩验收一桩机就位A桩位复核A吊桩、喂桩A沉桩A接桩沉桩桩机移位在沉桩及接桩过程中通过成直角布置的经纬仪操纵管桩的垂直度，管桩的终桩由贯入度及标高双控。管桩施工完成后进行小应变测试其完整性，大应变及静载测试其单桩承载力。5、桥梁承台桩基承台施工要紧工艺流程如下：基坑开挖一坑壁支护一桩头凿除一
