CJJT281-2018桥梁悬臂浇筑施工技术标准.docx

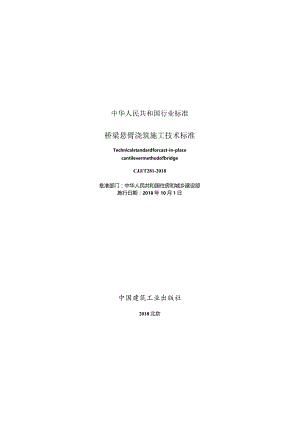

中华人民共和国行业标准桥梁悬臂浇筑施工技术标准Technicalstandardforcast-in-placecantilevermethodofbridgeCJJ/T281-2018批准部门：中华人民共和国住房和城乡建设部施行日期：2018年10月1日中国建筑工业出版社2018北京中华人民共和国住房和城乡建设部公告2018第48号住房城乡建设部关于发布行业标准桥梁悬臂浇筑施工技术标准的公告现批准桥梁悬件浇筑施工技术标准为行业标准.编号为CJJ281-2018.自2018年IO月1日起实施。本标准在住房城乡建设部门户网站(WW)公开.并由住房城乡建设部标准定额研究所组织中国建筑工业出版社出版卷行。也免A母供和国住房和城乡建设部2018年IJl10口前言根据住房和城乡建设部关于印发（2015年工程建设标准规范制订、修订计划的通知（建标2014189号）的要求,标准编制组经广泛调查研究.认真总结实践经验，参考有关国际标准和国外先进标准.并在广泛征求意见的基础上，编制了本标准。本标准的主要技术内容是：1.总则:2.术语和符号；3基本规定；4.挂篮设计与构造；5.挂篮制作、安装与拆除；6.挂篮使用:7.主梁施工:8.施丁监控:9.质量验收；10.安全与环境保护。本标准由住房和城乡建设部负责管理，由上海建工四建集团有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送上海建工四建集团有限公司（地址：上海市桂林路928号.邮政编码:201103）.本标准主编单位：上海建工四建集团有限公司龙元建设集团股份有限公司本标准参编单位：湖南中铁五新钢模有限责任公司浙江兴土桥梁专用装备制造有限公司山东博远重工有限公司上海市基础工程集团有限公司同济大学上海城建市政工程（集团）有限公司山东临沂市政工程有限公司重庆建工第九建设有限公司上海市建设安全协会上海市建设机械检测中心有限公司上海市城市建设设计研究总院（集团）有限公司中南大学本标准主要起草人员：张铭邱锡宏向海静曹文根谢亮曹淑亮金仁兴罗玲丽叶敏柳民李申杰罗永福阮欣王洪新庞玉坤严训张敏郭春强吴水根陈立生于海祥韩兵康姚军汤坤林严浩蒋国根戴彬朱敏李映陈建江马军伟胡仕成成克锦本标准主要审杳人员：钱寅泉周朝阳王美华叶国强胡震敏蔡新宇李传习白唐麻王春生雷波静国锋目次1总则12术语和符号22.1术语22.2符号33基本规定41挂篮设计与构造5I.1一般规定51.2荷载及组合61.3材料费求71.4承五系统81.5儒因及悬吊系统8I.6行走系统91.7模板及作业平台系统95挂篮制作、安装与拆除H5.1一般规定115.2挂喊制作115.3柱篮改制133I挂篮预拼装145.5挂篮安装145.6挂篮拆除166挂篮使用176.I一般规定176.2挂篮检冷176.3挂篮债JK176.4挂篮前移186.5挂篮就位1966挂威维护197主梁施217.1一般规定217.2混凝El.程217.3敏顶梁段施1：237.I悬督方段施.247.5边跨现浇段施I：247.6合龙258施工监控26«.I-般规定268.2实施268.3控制精度279质址验收2810安全与环境保护30本标准用同说明31引用标准名录32附：条文说明33Contents1(>eneralProvisions12TermsandSymbols22.1Terms22.2Symbols33BasicRequirements44MovableSuspendedScaffoldingDesignandDetails54.1GeneralRequirements54.2LoadsandIQadCombinations64.3MaterialRequirements74.4IiearingSystem84.5AnchorandSuspensionSystem84.6WalkingSystem94.7FormworkandOperationPlatformSystem95MovableSuspendedScaffoldingProduction,InstallationandDisassembly115.1GeneralRequirements115.2MovableSuspendedScaffoldingProduction115.3ReformedMovableSuspendedScaffoldingOperation135.4MovableSuspendedScaffoldingTestAssembling145.5MovableSuspendedScaffoldingInstallation145.6MovableSuspendedScaffoldingDisassembly166MovableSuspendedScaffoldingOperation176.1GeneralRequirements176.2MovableSuspendedScaffoldingInspection176.3MovableSuspendedScaffoldingPreloading176.4MovableSuspendedScaffoldinglaunching186.5MovableSuspendedScaffoldingIQCking196.6MovableSuspendedScaffoldingMaintenance197GirderConstruction217.IGeneralRequirements217.2ConcreteWork217.3PierTopGirderConstruction237.1CantileverSegmentConstruction247.5SideSpanCast-in-placeSegmentConstruction247.6ClosureConstruction258ConstructionMonitoringandControl268.1GeneralRequirements268.2Operation268.3ControlAccuracy279QUalityAcceptance2810SafetyandEnvironmentProtection30ExplanationofWordinginThiSStandard31IJstofQuotedStandards32Addition：ExplanationofProvisions331总贝I.o.为规范桥梁的悬臂浇筑施工，做到生产安全、技术先进、方便适用.制定本标准。1.0.2本标准适用于连续梁桥和连续刚构桥的悬瞥浇筑施工.1.0.3桥梁悬臂浇筑施I：除应符合本标准外.尚应符合国家现行有关标准的规定。2术语和符号21术语2.1.1悬臂浇筑法cast-in-placecantilevermethod在以桥墩为中心的顺桥向两侧.采用专用设备对称平衡地逐段向跨中浇筑混凝土梁体.并逐段施加预应力的施工方法.2.1.2挂篮movablesuspendedscaffolding悬臂法浇筑混凝土梁体时，用于承受梁体自裁及施工荷载.能逐段向前移动、经特殊设计的专用设备。主要组成部分有承重系统、锚固系统、悬吊系统、行走系统、模板及作业平台系统。2.1.3承重系统bearingsystem挂篮的主要受力构件，一般由主桁架、底篮、销轴、竖向平联桁架、前上横梁等部分组成。2.1.4锚固系统anchorsystem承重系统的自锚平衡装置.一般由后锚压梁、后锚调整梁、后锚压杆等部分组成。2.1.5悬吊系统sus>ensionsystem主要用于悬吊底篮、模板系统的装置.一般由吊杆、吊杆垫梁、内外滑梁、吊具等部分组成。2.1.6行走系统movingsystem控制挂篮移动的装置,一般由行走轨道、驱动装置、前支座、反扣装置、轨道压梁等部分组成。2.1.7托架corbel墩顶梁段及邻近梁段施工时，利用墩身预埋件与钢构件拼制连接而成的承载支撑结构。2.1.8挂篮预压movablesuspendedscaffoldingpreloading为检验挂篮承载力以及消除挂篮制作和安装时残留的非弹性变形61，在挂篮拼装后对其进行的加载试验。2.1.9临时固结tem>raryconsolidation悬臂浇筑施工时.为使悬臂结构保持稳定.将主梁与桥墩进行锁定的临时性措施。号符2.2.1作用与作用效应/.-精轧螺纹钢筋抗拉强度设计值；M*.,-使挂篮稳定的力矩标准值:Mhz.,-使自锚固系统稳定作用的力矩标准值；M1一一使挂篮倾覆的力矩标准值；M4.,-使自锚固系统失效的力矩标准值；Sz使精轧螺纹钢筋轴向受拉的作用基本组合的效应设计值。2.2.2系数心-抗拉拔失效系数:A(-抗倾覆稳定性系数。2.2.3几何参数A-弹性变形量；儿-非弹性变形量；H“一预压前测点的初始标高观测值；FL-卸载后测点的末次标高观测值；Hw-加载完毕稳定后.测点的标高观测值。3基本规定3.0.1悬臂浇筑前.施工单位应编制专项施工方案.并应进行现场技术交底。3.0.2挂篮结构设计时.构件应按鼓不利施匚工况进行强度、刚度和稳定性验算。3.0.3托架、支架等应经过设计计算.应具有足够的强度、刚度和稳定性其长度和宽度等应满足模板安装和施工操作要求。3.0.4挂篮、托架、支架使用前.应对其制作及安装质量进行全面检查.并应进行预压试验.合格后方可使用。3.0.5连续梁桥悬臂浇筑施工前.应完成临时固结。3.0.6挂篮应在完成节段纵向预应力筋张拉后前移。3.0.7悬臂浇筑施工应对称、平衡地进行，两端悬臂上荷载的实际不平衡偏差不得超过设计规定值:当设计未规定时.不宜超过梁段重刑的1/4。3.0.8对主跨跨径大于或等于100m的悬野浇筑梁桥.应进行施工监控。4挂篮设计与构造4.1一般规定4.1.1挂篮结构设计应符合国家现行标准钢结构设计标准GB50017、钢结构工程施规范GB50755、钢结构工程施工质址验收规范GB50205和钢结构焊接规范GB50661的规定。4.1.2挂篮的最大变形不应大于20mm。4.1.3挂篮设计计算时.各构件挠度值应符合下列规定：1对结构表面外露的模板.挠度不应大于模板构件跨度的1/400；2对结构表面隐蔽的模板.扬度不应大于模板构件跨度的1/230$3对受载后挠曲的杆件，其承载状态弹性挠度不应大于相应结构跨度的1/400:4对受载后挠曲的杆件.其空载状态弹性挠度不应大于相应结构跨度的1/250。4.1.4挂篮在浇筑混凝土状态和行走状态时.应符合下列规定:(4. 1.4-1)(4. 1.4
